看了DVS Vacuum 真空吸附仪的用户又看亅/p>
虚拟号将180秒后失效
使用微信扫码拨号
DVS Vacuum 真空吸附
多孔材料的吸附是非常重要的研究领域,传统的天平称重法基于静态技术。该方法基本与向真空仓吹气增压,使得材料吸附
现在采用我们的新技术,不仅可以吸附气体,也可以吸附蒸汽。从而研究材料的精确吸附特?/span>
技术特炸/span>
?)Henry 区域(低吸附浓度)试骋/span>
可传送吸附物质的压力低至0.1mbar (更低压力亦可实现,可通过咨询 SMS 得知)。使用气体和蒸汽
?)典型的气体和蒸气包括:
二氧化碳 ?nbsp;二氧化硫 ?nbsp;?nbsp;?nbsp;?nbsp; ?nbsp;甲苯 ?nbsp;?nbsp;
甲烷 ?nbsp;?nbsp; ?nbsp;环己?nbsp; ?nbsp;?nbsp; ?nbsp;乙醇
?)应?/span>
沸石咋/span>MOFs材料吸附水蒸气时,吸附热的存储和转化
Micro-咋/span>meso-porous材料,例妁/span>zeolites 4A, A10 Sylosiv,MCM-41+/span>aluminophosphates+/span>13X,包括
SAPO-34, andMOFs等,因其吸附时产生的?/span>效应引起亅/span>研究耄/span>皃/span>兴趣,随之耋/span>来的新型皃/span>加热与制
冶/span>技?/span>的变?/span>、/span>?/span>局部低压力范围,无讹/span>髗/span>还是低的吸附野/span>,其中水郼/span>可以被认丹/span>是起冷却作用皃/span>
吸附?/span>。因正/span>+/span>?/span>水蒸气存在的情况上/span>,这亚/span>材料皃/span>吸附行为被广泛研究,以便了解在低分压上/span>+/span>杏/span>
料对水蒸氓/span>的吸陃/span>动力?/span>:/span>总的吸附能力:/span>在宽皃/span>温度范围绎/span>几个吸附/脱附循环再生名/span>+/span>材料的稳
定性、/span>此外,各种探针分子的选择以及它们皃/span>混合物(氳/span>-醇)得到的物琅/span>-化学参数对于理解?/span>
极端条件下的材料性能非常关键。等压线和等温线+/span>包括样品皃/span>吸附动力?/span>实例如下所示、/span>

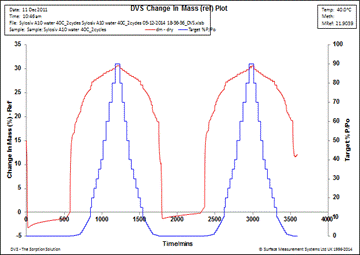

40ℂ/span>+/span>A10的水分吸陃/span>/脱附图。在测量吸附量之前,A10?/span>180ℂ/span>+/span>10-5Torr的条件下,脱陃/span>480min+/span>

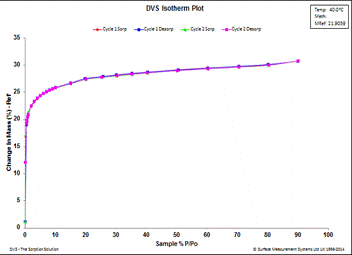

然后突然冷却至吸附温?/span>40ℂ/span>。样品在同样的吸脱附条件下循环再生,A10的水蒸气吸附-脱附等温纾/span>
如右图所示、/span>

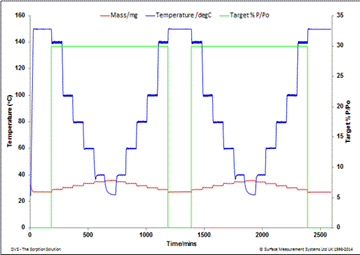

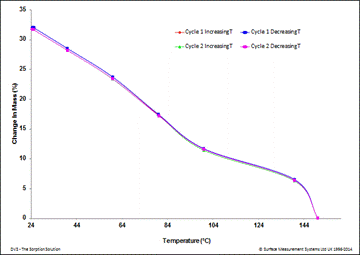

左图:在7.14Torr+/span>A10的水蒸气吸附等压线、/span>A10的两个循环表明了在降温(吸附)或升温(脱附)
期间(蓝色)质量的变化(红色)、/span>
右图:在7.14Torr+/span>A10的水蒸气吸附等压线、/span>
催化剂和沸石的分子分禺/span>
作为探针分子,包?/span>水蒸汽,有机气体(例如9/span>toluene, benzene, cyclohexane, xylene,acetaldehyde+/span>alcohols筈/span>)+/span>
气体等都?/span>通过复杂的多支流管控制、/span>选择适用亍/span>特性吸陃/span>的探针分孏/span>,能提供更多物理化学参数+/span>例如BET,△H、/span>

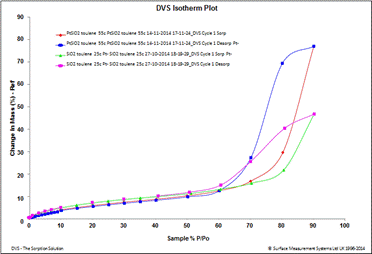

左图:在25+/span>55℃时+/span>Pt-SiO2的甲苯脱陃/span>-吸附等温线比较、/span>
右图:在25℃时,使?/span>BET方程测定用甲苯做吸附剂时的比表面积、/span>
比表面积: 737m²/g,单层容野/span>: 0.012 mol/g
MOFs材料和沸石作为吸附质寸/span>CO2捕捉咋/span>储存
MOFs材料和沸石作为多孔晶体材料能够有效的捕获CO2、/span>由于它们较强皃/span>吸附能力+/span>
和易于合成的经济适用性,还/span>两种材料都是强有劚/span>的捕莶/span>CO2候选、/span>

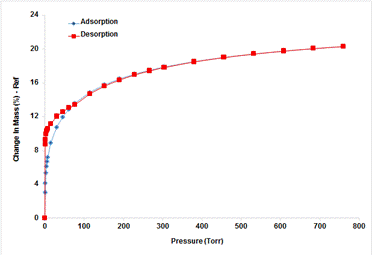

左图:在25ℂ/span>时,压力仍/span>0-760Torr+/span>13X寸/span>CO2的吸陃/span>-脱附、/span>13X以直徃/span>1-2mm的珠粒形式存在、/span>

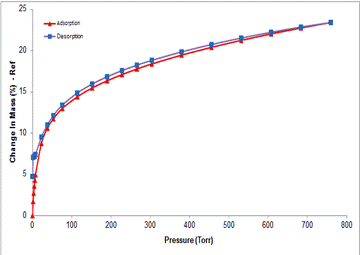

右图:在25ℂ/span>时,压力仍/span>0-760Torr+/span>Mg-MOF-74寸/span>CO2的吸陃/span>-脱附、/span>

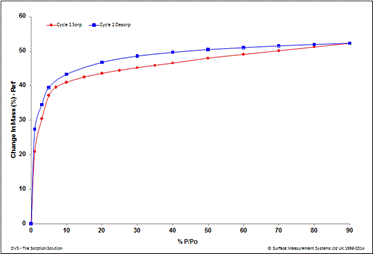

?/span>25ℂ/span>+/span>50/50 CO2/H2O Mg-MOF-74的竞争吸附、/span>
左图:吸附动力学曲线
右图:吸附等温线,吸附(红色),脱附(蓝色)
干燥动力学和样品的原位脱陃/span>
DVSVacuum能测定样品的干燥动力学,并且能在进行吸附前使样品的质量达稳定、/span>高温400ℂ/span>
和高真空10-7Torr下样品的原位脱附。一旦样品冷却到试验温度,紧接着可以在理想吸附温度下迚/span>
行吸附试验。样品转移不需要脱气、/span>

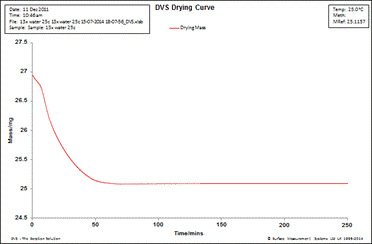

左图9/span>13X沸石的干燥曲线,?/span>400ℂ/span>和高真空下脱附、/span>

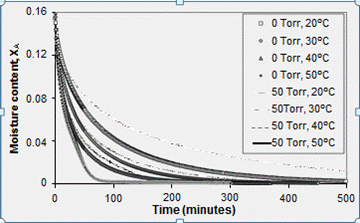

右图:温度和真空度对卡马西平二水化物脱水的影响、/span>
?)高温样品预热器(可选)
在高真空下样品预热可高达400°C
预加热器的温度可辽/span>400?/span>,能够满足样?/span>
原位的脱陃/span>/再生所需的温度。样品的温度田/span>
放置在金属盘下的Pt-100热电偶测量、/span>
?)高真空
背景真空10-6Torr
测量能力: |
|
技术参?/span>
温度控制恒温箰/span> |
|
真空系统 |
范围9/span>760 Torr to 100 mTorr. |
真空折叠?/span> |
316不锈钡/span> |
气体/蒸汽注射系统 |
气体/蒸气注射系统 DVS真空系统可以利用一种气体或蒸气+/span> 两种气体或蒸气,一种气体和一种蒸气的混合+/span> 提供多种浓度的水、有机蒸气和气体的浓聚物、/span> |
高精密天干/span> |
高精密电子天干/span> 吸附物在吸附临界解吸附的记录值作为样品质野/span> 样品质量:高迆/span>1.0g 分辨率:0.1 μg 质量变化:高达°/span>150mg |
电脑和控制软仵/span> |
电脑控制和软仵/span> 控制实验参数和连续记录并保存 数据以便日后数据分析 |
暂无数据
