1.产品概述
MHQ系列电动执行器用于控?°?70°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它?80V/220V/110V交流电源为驱动电源，?-20mA电流信号?-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，**输出扭矩?000 N•M?该产品已获得CE与防爆认证证书，产品质量具有保障)
2.性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4?，并有IP68和防爆型供选择、/p>
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机、/p>
2.3手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保?*手动状态）
2.4指示?/p>
指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便、/p>
2.5干燥?/p>
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥、/p>
2.6限位开兲/p>
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位?无需电池支持?微动开关接点均为银质触?
2.7扭矩开兲/p>
可提供过载保护（MHQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
2.8自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低?*50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油、/p>
2.9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质、/p>
2.10安装
底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装、/p>
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
2.12智能模块
采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性、/p>
2.13阀位数字显礹/p>
执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示、/p>
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题、/p>
3.主要技术参数，规格
3.1 MHQ系列电动执行器技术参?/p>
| 型号 | **输出扭矩 |
90°动作时间60/50Hz |
** |
电机 |
额定电流（A?0/50HZ |
重量 |
|||
单相 |
三相 |
||||||||
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
Kg |
|
MHQ-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
MHQ-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
MHQ-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
MHQ-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
17.3 |
MHQ-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
17.3 |
MHQ-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
22 |
MHQ-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
23 |
MHQ-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
23 |
MHQ-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
29 |
MHQ-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
29 |
MHQ-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
75 |
MHQ-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
75 |
3.2标准规格
売/p> |
防水级别 IP67,NEMA 4 and 6 |
|
电机电源 |
标准?20V AC 单相 |
|
朹/p> |
鼠笼式异步电朹/p> |
|
限位开兲/p> |
开/关，? SPDT,250V AC 10A |
|
辅助限位开兲/p> |
开/关，? SPDT,250V AC 10A |
|
扭矩开兲/p> |
开/关，? SPDT,250V AC 10A |
MHQ-005/008/010除外 |
稊/p> |
90°±10° |
0°?70°可逈/p> |
失速防?操作温度 |
内置过热保护，开115 ±5 / 97 ±5ℂ/p> |
|
?/p> |
连续的位置指示刻?/p> |
|
手动操作 |
机械离合机构，配手轮操作 |
|
自锁装置 |
蜗轮，蜗杆机构提供自?/p> |
|
机械限位 |
2个外部调整螺栒/p> |
|
?/p> |
7-10W (110/220V AC) |
|
孓/p> |
2 PF 3/4 |
|
环境温度 |
-20℃～+70ℂ/p> |
|
滐/p> |
铝基润滑脂（EP 型） |
|
斘/p> |
钢，铝合金，铝青铜，聚碳酸脂 |
|
环境湿度 |
** 90 RH |
非凝绒/p> |
抗震性能 |
X Y Z 10g?.2?4 Hz?0分钟 |
|
屁/p> |
干粉，环氧聚酯，具有超强防腐功能 |
|
3.3可选规栻/p>
| 编号 | 可选配?/p> |
备注 |
1 |
防爆执行器（Exd BT4,Exd CT5（/p> |
MHQ 系列 |
2 |
防水执行器（IP68,10M,250HR（/p> |
MHQ 系列 |
3 |
电位计（1K-10K（/p> |
MHQ 系列 |
4 |
比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V（/p> |
MHQ 系列 |
5 |
现场控制单元（就地控 开/?关选择开关，就地/远程切换（/p> |
MHQ 系列 |
6 |
行程120°?80°?70° |
MHQ 系列 |
7 |
直流电机?4V DC（/p> |
MHQ 系列 |
8 |
附加扭矩开关（SPDT X 2 250V AC 10A（/p> |
MHQ-005/008/010除外 |
9 |
电流位置传感器（输出4-20mA DC（/p> |
MHQ 系列 |
10 |
断电后，电动阀自动开或关控制柛/p> |
MHQ 系列 |
11 |
耐高温执行器?10℃～+100℃） |
MHQ 系列 |
12 |
耐低温执行器?40℃～+70℃） |
MHQ 系列 |
13 |
低速执行器 |
MHQ 系列 |
4.CHQ系列电动执行器接线图

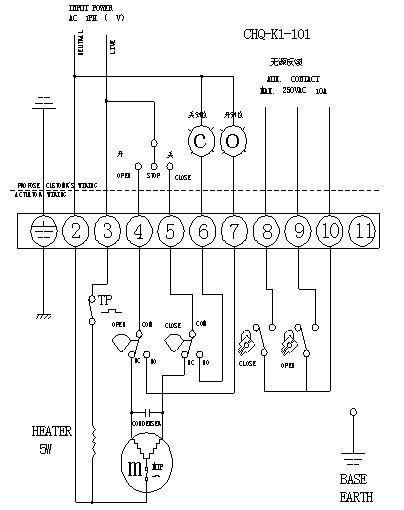

4.1 CHQ-005?10 110/220VAC/50/60HZ,1Ph（标准开关型（/p>

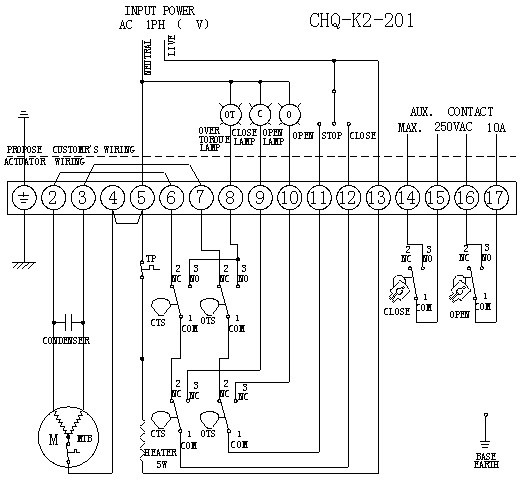

2. CHQ-015?00 110/220VAC/50/60HZ,1Ph（标准开关型（/p>

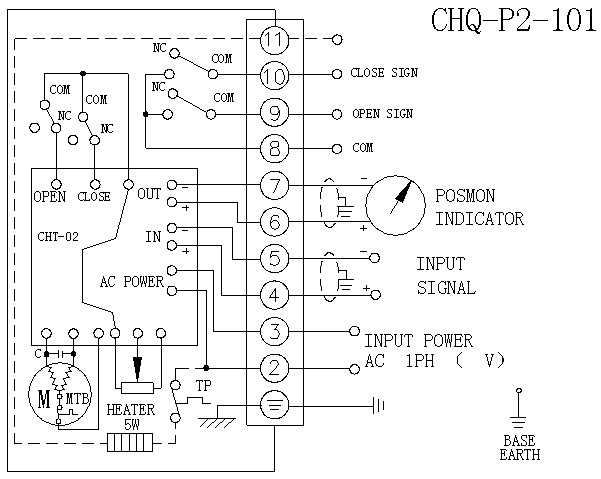

3. CHQ-005?10 模拟量无源触点信号输出线路图
4. CHQ-015?00 110/220VAC/50/60HZ,1Ph（调节带过力矩保护型（/p>

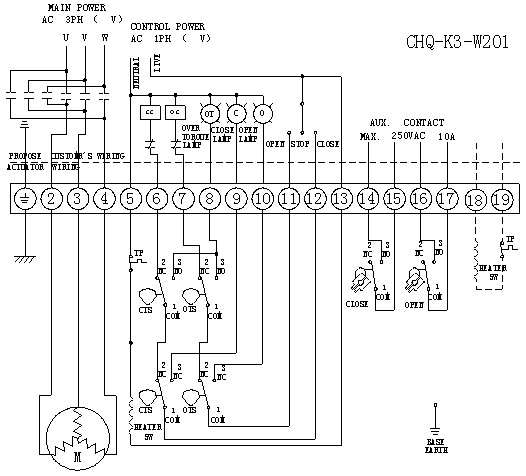

5. CHQ-015?00 380/440VAC/50/60HZ,3Ph（外置标准开关型（/p>
6. 380/440VAC/50/60HZ,1Ph（现场控制开关型（/p>
