FQ41F46衬氟放料球阀的简单介绌�/span>
FQ41F46衬氟放料球阀系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底

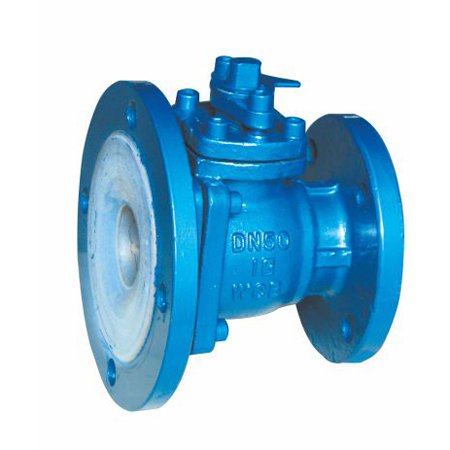

FQ41F46衬氟放料球阀的详细信�?br/>FQ41F46衬氟放料球阀
公称通径:DN15~250(mm) 聚全氟乙丙烯 FEP　 F46
公称压力:PN1.0(Mpa) 可溶性四 PFA FA
使用温度:-20~180� 聚偏氟乙� PVDF F2
结构形式:直通式 四氟乙烯/乙烯 ETFE F40
连接方式:法兰
阀体材斘�铸钢、碳钢、不锈钢
驱动装置：手动、气动执行器、电动执行器
适用介质：强酸、强碱、强氧化性介�?br/>一、FQ41F46衬氟放料球阀�?nbsp;�?/span>
FQ41F46衬氟放料球阀系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使�?为广泛的耐腐阀门、�br/>　 二、FQ41F46衬氟放料球阀用逓�/span>
Q41F-F系列衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可�?50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作、�br/>FQ41F46, FEP(F46)、PCTFE(F3)衬氟放料球阀适用�?50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用、�br/>　 三、FQ41F46衬氟放料球阀工作原理
Q41F-F系列衬氟放料阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点、�br/>　 四、FQ41F46衬氟放料球阀设计特点
放料球阀基本系列为Q41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4.结构紧凑合理，阀体内腔空�?小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏、�br/>　五、FQ41F46衬氟放料球阀型号意义
FQ41F-10C
FQ表示放料阀类型代号 10表示公称压力� 1.0 MPa
4表示连接型式为法兰式 C表示阀体材料为碳钢
1表示结构型式为浮动直通式 F表示放料阀代号
F表示衬里材料为氟塑料 80表示公称通径� 80 mm
六、FQ41F46衬氟放料球阀性能参数
设计规范　GB 12237 / API 608 / API 6D
驱动方式　手动、蜗轮传动、气动、电�?br/>公称通径　（DN� 50�?0 mm
公称压力　（PN� 1.0 MPa�?.6 MPa�?.5 MPa
适用温度　 -50�?80 ℂ�br/>FQ41F型衬氟放料球阀衬氟放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应�?0L-5000L、�br/>
