Q47型固定式球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制。是新一代高性能球阀，法兰固定式球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质、�/span>

工作原理９�/span>

法兰固定式球阀的球体是固定的，由两段与球体连接在一起的固定轴支撑。关闭时，在介质压力的作用下，球体不会产生位移，通常与球体连接在一起的上，下轴上装有滚动轴承，或滑动轴承。以减少启闭时轴颈的摩擦力。减小操作力矩。这种固定球阀适用于大口径球阀。Q47硬密封固定球阀的球体。采用上、下两根阀杆固定。工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长，极适用于长输管线和一般管线、�/span>

产品特点９�/span>

1、采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活、�/span>

2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化、�/span>

3、采用全通径或缩径设计，流通阻力小、�/span>

4、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越、�/span>

5、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能、�/span>

6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向、�/span>

7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全、�/span>

8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构、�/span>

9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全、�/span>

10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份、�/span>

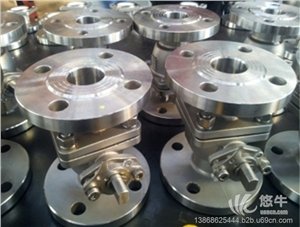

◆法兰不锈钢球阀主要部件材料说明

◎阀体：精铸不锈钢铸造；

◎手柄：不锈钢；

◎密封：聚四氟乙稀和耐高温密封！

◆法兰不锈钢球阀产品特征

※适用介质：水、气、油品、天然气和酸碱腐蚀性介�?/span>

※适用温度�?196�?50ℂ�/span>

※驱动方式：手动、气动、电动、液动等

※公称通径：DN15�?50mm 1/2＂～10！�/span>

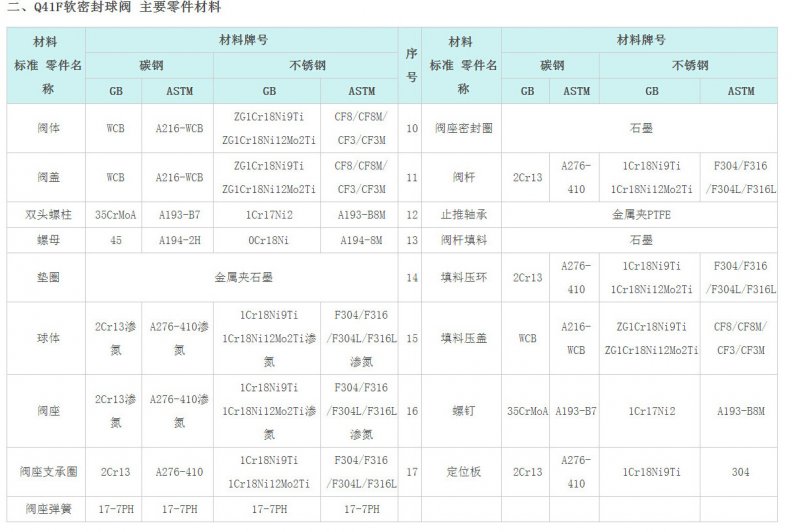

主要零件及材�?

序号 No.	零件名称	材质
		GB	ASTM
1	阀佒�/span>	WCB	A216-WCB
2	密封圇�/span>	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	右体	WCB	A216-WCB
7	垫片	柔性石�?不锈钡�/span>	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
10	定位牆�/span>	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	Kt33	A47-667 Gr.32510
13	阀杅�/span>	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

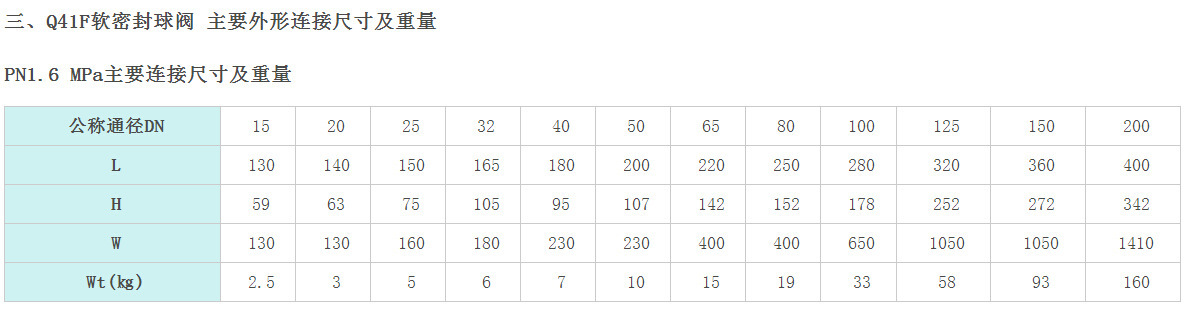

技术规茂�

设计依据	GB	API
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
对焊�?/span>	GB/T12224	ANSI B16.25
试验和检骋�/span>	GB/T9092	API6D	API598
