通用特�?/h4>

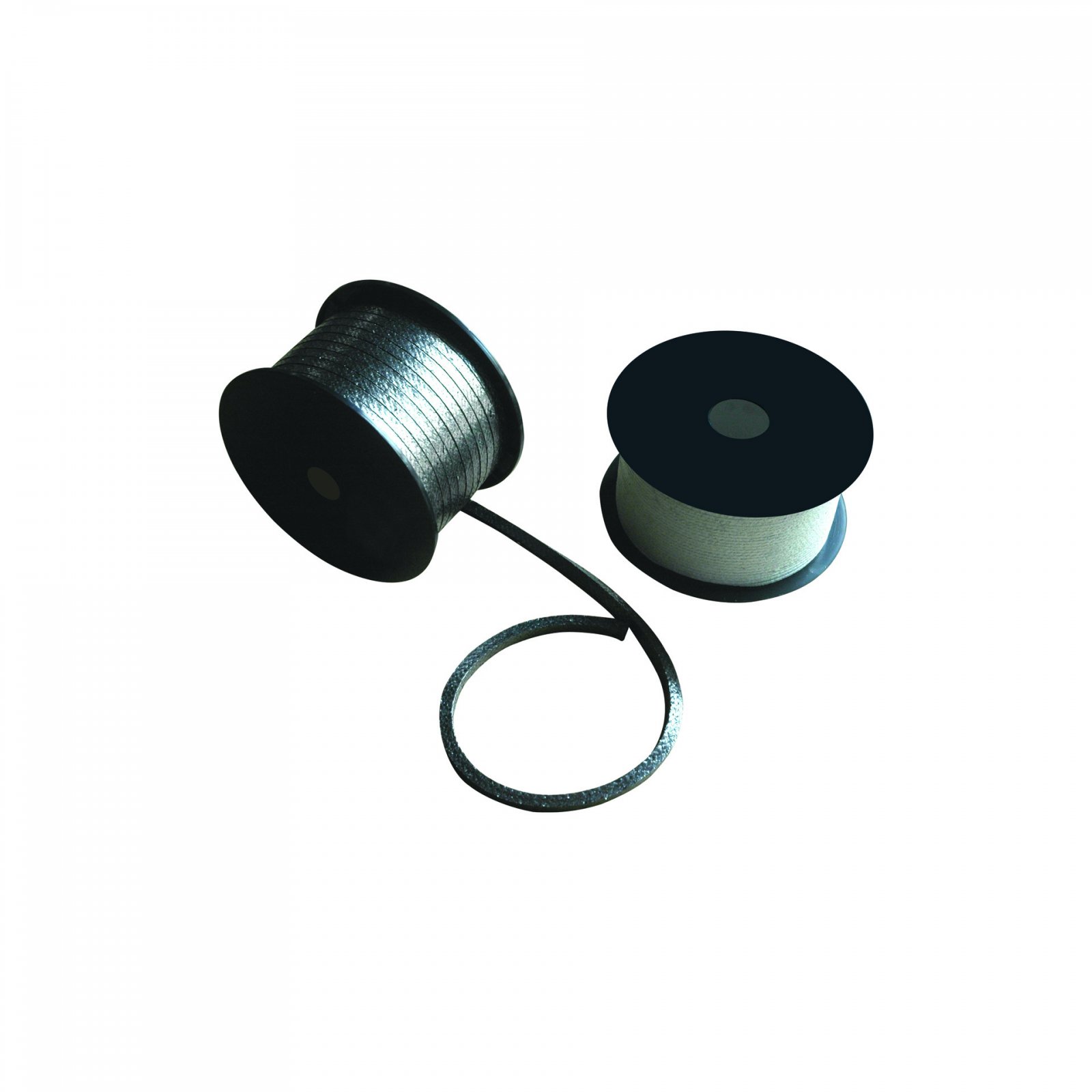

由石墨纤维编织而成，填充在密封腔体内堵塞泄漏通道实现密封。常与石墨环配合使用。具有良好的自润滑性及导热性，摩擦系数小，柔软性好，有较好的强度，耐介质冲刷性能好、�/p>

描述

产品类别

RBT–非金属纤维增强型柔性石墨编织填斘�br/>RBTN–内部非金属和金属增强型柔性石墨编织填斘�br/>RBTW–外部金属增强型柔性石墨编织填斘�br/>RBTH–柔性石墨编织填料模压环

使用范围

可用于沸水、高温、高压蒸汽、热交换液、油类、酸碱、氢气、氨、有机溶剂、碳氢化合物、低温液体等介质。广泛应用于石油、化工、电力、冶金、机械、造纸等行业的离心和往复泵、阀门、管道等密封、�/p>

运输及贮字�/h4>

在运输过程中须防止雨淋和受潮、�br/>应贮存在清洁、干燥的仓库内、�/p>

密封原理

编织填料之所以能起到密封的作用，其原理主要在于轴承效应和迷宫效应、�br/>编织填料的轴承效应是指在编织填料和轴之间，会因为张力的作用形成一层液膜，使编织填料和轴形成类似于滑动轴承的关系，这样编织填料和轴就不会因为过度摩擦而出现磨损、�br/>编织填料的迷宫效应则是指，轴的表面微观上实际上总是凹凸不平的，盘根和轴只能部分贴合而做不到完全贴合，在编织填料和轴之间永远存在着极为微小的间隙，这些间隙就形成了迷宫带，介质在其中被多次节流，而达到密封的作用、�/p>

主要产品

编号 Item	名称 Type	编号 Item	名称 Type
DP2111	玻璃纤维增强石墨盘根	DP2134	外编304不锈钢丝石墨编织盘根
DP2112	玻璃纤维+304不锈钢丝增强石墨盘根	DP2135	外编304不锈钢丝石墨编织盘根
DP2113	玻璃纤维+316不锈钢丝增强石墨盘根	DP2136	外编因康镍合金丝石墨编织盘根
DP2114	玻璃纤维+因康镍合金丝增强石墨盘根	DP2141	碳纤维编织盘核�/td>
DP2115	玻璃纤维+铜丝增强石墨盘根	DP2142	碳化纤维盘根
DP2131	外编304不锈钢丝+玻璃纤维增强石墨编织盘根	DP2151	芳纶纤维盘根
DP2132	外编316不锈钢丝+玻璃纤维增强石墨编织盘根	DP2171	聚四氟乙烯编织盘核�/td>
DP2133	外编因康镍合金丝+玻璃纤维增强石墨编织盘根	DP2172	石墨聚四氟乙烯盘核�/td>

外观

柔性石墨编织填料应花纹匀称、表面平整、无外露线头、无微粒状物或外来杂� ，柔性石墨编织填
料模压环应无分层、接口平整、不松散、表面干净无杂质、�/p>

尺寸偏差

柔性石墨编织填料横截面尺寸极限偏差 单位：mm

横截面边镾�/td>	L<6.0	6.0≤l�?5.0	6.0≤l�?5.0	L�?5.0
极限偏差	±0.4	±0.8	±1.2	±1.6

柔性石墨编织填料模压环尺寸极限偏差 单位：mm

外径 D	内径极限偏差	外径极限偏差	厚度极限偏差
D�?5	+0.25 0	0 -0.25	±0.50
25	+0.38 0	0 -0.38	±0.75
100	+0.60 0	0 -0.60	±1.0
D>200	+1.0 0	0 -1.0	±1.2

性能

性能	单位	RBT	RBTN	RBTW	RBTH
表观密度	g/cm3	0.8�?.5	0.9�?.6	1.1�?.8	1.2�?.2
硫含�?	ug/g	�?500	�?500	�?500	–�/td>
热失里�/td>	%	�?7(450�?	�?0(600�?	�?0(600�?	–�/td>
压缩玆�/td>	%	�?5	�?0	�?0	�?0
回弹玆�/td>	%	�?0	�?2	�?5	�?0
*硫含量测定时应将增强材料去掉后再进行测试

检骋�/h4>

外观用目测法检验、�br/>柔性石墨编织填料尺寸偏差、表观密度�?50℃热失重、压缩率、回弹率检验按JB/T 6620进行、�br/>柔性石墨编织填� 600℃热失重检验参照JB/T 6620的方法进� ,试验温度� (600± 10)℃、�br/>柔性石墨编织填料硫含量检验按 GB/T24526进行、�br/>柔性石墨编织填料模压环尺寸偏差、表观密度、压缩率、回弹率检验按JB/T 6370进行、�/p>
