一、JJM1压力表截止阀主要零件材料９�/span>

零件名称 Part name	阀杆、阀盖、螺栓Body,Bonnet bolt	阀杆、阀瓣密封圈Stem,Disc,Gasket	填料 Packing	垫片 Gasket	手柄 Hande
JJM1-160-DN5	铬镍不锈钢Cr.NiStainlesss steel	不锈钡�br/>Stainless steel	聚四氧乙稀、柔性石墨PTEF,Soft graphite	橡胶石棉板Latex asbestos	优质碳钢 High grade Garbon steelll

二、JJM1压力表截止阀主要性能规范９�/span>

型号 Type	公称压力 (MPa) Nominal pressure	试验压力PS(MPs) Test pressure			工作压力(MPa) Working pressure	工作温度(�? Working temperature	适用介质Applicable mediun
		壳体Shell	密封 （液）Seal	密封 （气）Seal
JJM1-160-DN5	16.0	24.0	17.6	0.6	16.0	P�?00ℂ�/span>	液化石油气水、油品等Petroleun gas Water, Oil etc.
						C�?25ℂ�/span>

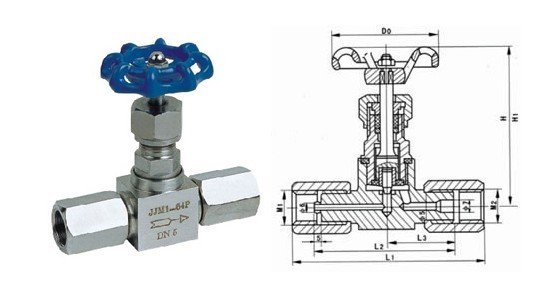

三、JJM1压力表截止阀主要外形及连接尺寸：

垊�span style="font-size: 15px;">号Type	公称直径DN(mm)Nominal dameter	尺寸Dimensions								重量(Kg)Weight
		L1	Do	L2	H	H1	L3	M1	M2
JJM1-160	5	116	65	85	98	105	40	M20×1.5�?/span>	M20×1.5	1.0

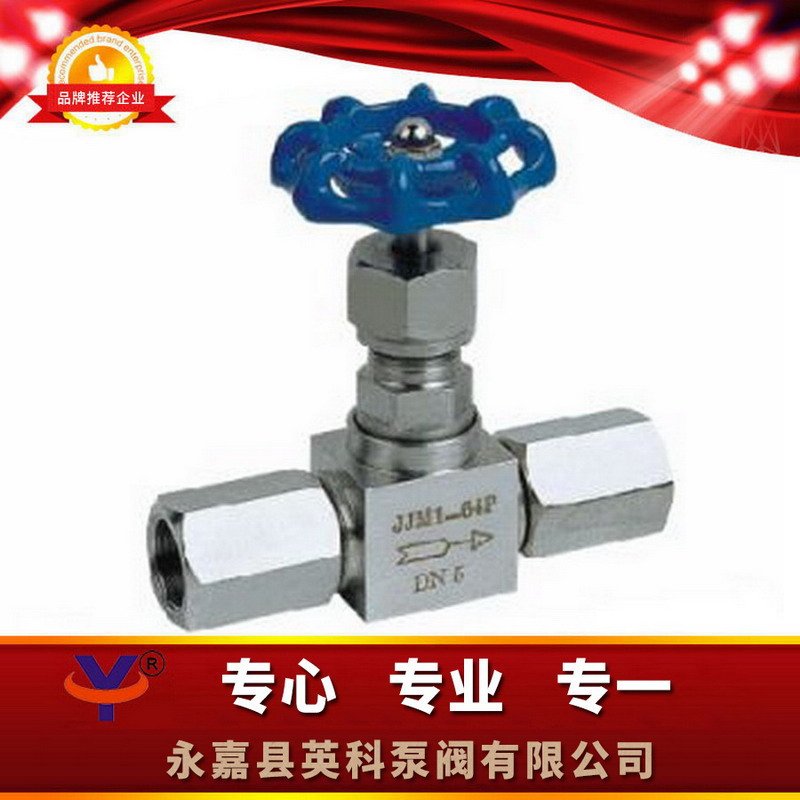

四、JJM1压力表截止阀技术图片：
