口径：DN50~1200mm
特点：防爆、开关、定位器
国产精品、技术精湛、应用广泛、经济适用
开启灵活、工作稳定、结构紧凑、轻巧美
流通性好、运动平稳、重量轻、安装方
密封性好、启动扭矩小、操作方便、省力节
| 技术规茂/td> | ||
| 设计依据 | GB标准 | |
| 设计标准 | GB/12238 | |
| 结构长度 | 对夹式链 | GB12221 |
| 连接法兰尺寸 | GB/9113、JB/T79 | |
| 实验和检 | JB/T9092 | |
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制 | ||
| 技术参 | |
| 公称通径 | DN50~1200mm |
| 连接方式 | 对夹 |
| 气缸选配 | JLAT系列、JLGT系列、JLAW系列、进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 开关型、调节型、三段式（开度可调） |
| 公称压力 | 6?0?6bar（如需更高压力订货时请注明 |
| 气源压力 | 双作?4~8bar、单作用:5~8bar |
| 介质温度 | W1:-40~180℃、W5?20~80℃、W7?40~160 |
| 环境温度 | 标准垊-20~80 |
| 阀体材 | 铸铁（Q）、碳钢（C）、不锈钢（P4、P6 |
| 密封材质 | 丁晴橡胶（X）、聚四氟乙烯（F）、全内衬聚四氟乙烯（F46 |
| 备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型 | |

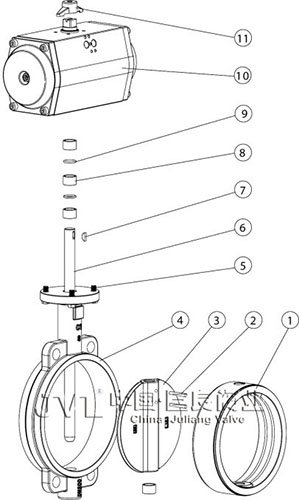

| 主要零件材质 | ||||
| 序号 | 零件名称 | 材质 | ||
| Q | C | P4 | ||
| 1 | 阀 | PTFE.橡胶 | ||
| 2 | 圆锥销 | 45 | 45 | 不锈 |
| 3 | 蝶板 | 球墨铸铁镀硬铬 | 碳钢或不锈钢 | 不锈 |
| 4 | 阀 | 灰铸 | 碳钢 | 不锈 |
| 5 | 螺栓 | 35 | 碳钢 | 不锈 |
| 6 | 阀 | 45 | 不锈 | 不锈 |
| 7 | 45 | 45 | 不锈 | |
| 8 | 衬套 | 酮基粉末冶金 | 酮基粉末冶金 | 酮基粉末冶金 |
| 9 | O型圈 | 橡胶.氟橡 | ||
| 10 | 气动装置 | 挤压铝合 | ||
| 11 | 位置指示 | 塑料 | ||
| 备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型 | ||||
JL600-D1对夹式软密封气动蝶阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设?*产品、br/>
