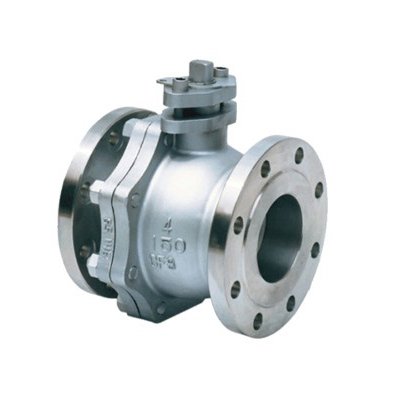

不锈钢美标球阀优点

1．流体阻力小，全通径的球阀基本没有流阻、�br/> 2．结构简单、体积小、重量轻、�br/> 3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用、�br/> 4．操作方便，开闭迅速，从全开到全关只要旋�?0°，便于远距离的控制、�br/> 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便、�br/> 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀、�br/> 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用、�br/> 8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中、�/p>

不锈钢美标球阀主要性能规范Chief property and specification

不锈钢美标球阀执行标准Executive standard

不锈钢美标球阀试验压力Test pressure

150Lb连接尺寸和外形尺�?50Lb External and connecting dimensions （mm（�/h3>

公称通径NPS Norminal diameter	单位 Unit	L	D	C	G	T	n-Ф	W	H
in	mm
1/2〝�/td>	15	150Lb	108	89	60.5	35	12	4-15	115	72
10-k	4.25	3.5	2.38	1.38	0.47	4-0.59	4.53	28.3
3/4〝�/td>	20	150Lb	117	98	70	43	12	4-15	115	76
10-k	4.61	3.86	2.76	1.69	0.47	4-0.59	4.53	29.9
1〝�/td>	25	150Lb	127	108	79.5	51	12	4-15	150	92
10-k	5	4.25	3.13	2	0.47	4-0.59	5.9	3.62
11/2〝�/td>	40	150Lb	165	127	98.5	73	14.3	4-16	200	123
10-k	6.5	5	3.88	2.88	0.56	4-0.62	7.87	4.84
2〝�/td>	50	150Lb	178	152	120.5	92	15.9	4-19	200	132
10-k	7	6.00	4.75	3.62	0.625	4-0.75	7.87	5.20
21/2〝�/td>	65	150Lb	190	178	139.5	105	17.5	4-19	320	164
10-k	7.5	7	5.50	4.12	0.69	4-0.75	12.6	6.45
3〝�/td>	80	150Lb	203	190	152.4	127	19.1	4-19	320	173
10-k	8	7.50	6	5	0.75	4-0.75	12.6	6.8
4〝�/td>	100	150Lb	229	229	190.5	157	23.9	8-19	450	210
10-k	9	9	7.5	6.19	0.94	8-0.75	17.72	8.26
6〝�/td>	150	150Lb	394	279	241.5	216	26	8-22	800	288
10-k	15.5	10.98	9.50	8.5	1.02	8-0.88	31.5	1.34
8〝�/td>	200	150Lb	457	343	298.5	270	29	8-22	1120	374
10-k	18.00	13.50	11.75	10.62	1.12	8-0.88	44.10	14.72
10〝�/td>	250	150Lb	553	406	362	342	31	12-25	1420	366
10-k	20.98	16	14.75	12.75	1.2	12-1	55.12	14.40
12〝�/td>	300	150Lb	610	483	432	381	32	12-25	1420	412
10-k	24	19	17	15	1.26	12-1	55.12	16.22

300Lb连接尺寸和外形尺�?00Lb External and connecting dimensions （mm（�/h3>

公称通径NPS Norminal diameter	单位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm
1/2〝�/td>	15	mm	140	95	15	35	66.5	4-15	115	72
in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4〝�/td>	20	mm	152	117	16	43	82.5	4-19	115	76
in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1〝�/td>	25	mm	165	124	18	51	89	4-19	150	92
in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2〝�/td>	40	mm	190	156	20.7	73	114.5	4-22	200	123
in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2〝�/td>	50	mm	216	165	22.3	92	127	8-19	200	132
in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2〝�/td>	65	mm	241	190	25.4	105	149	8-22	320	164
in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.54
3〝�/td>	80	mm	283	210	28.5	127	168.5	8-22	320	173
in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4〝�/td>	100	mm	305	254	31.8	157	200	8-22	450	210
in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6〝�/td>	150	mm	4.3	318	36.6	216	270	12-22	800	336
in	15.875	12.5	1.44	8.5	10.62	12-0.88	31.5	13.32
8〝�/td>	200	mm	502	381	42	270	330	12-25	1120	385
in	19.76	15	16.5	10.62	12.99	12-1	44.10	15.16
10〝�/td>	250	mm	568	444	48	342	387.5	16-29	1420	370
in	22.36	1.89	1.89	12.75	15.25	16-1.12	55.12	14.56
