石墨烯制备设备，将石墨粉末和插层剂一定比例在有机溶剂中均匀混合，再利用超声波水浴进行剥离一定时间，离心分离，过滤后即获得石墨烯材料。在超声波剥离制备石墨烯传统工艺过程中，本发�?*利用萘等系列化合物作为插层剂制备来石墨烯。与现有技术相比，本发明所制备的石墨烯具有质量高，性能优异，缺陷少、杂质含量低等优点，尤其该方法是物理过程，保证了石墨烯的**性能。此外，本发明工艺简便易行，产品制备成本低，合成的石墨烯分散液浓度高且不易聚集的优点，在石墨烯材料光电领域有良好的应用前景、�/span>

石墨烯超声波设备Ultrasonic Equipment for Graphene
方案概述
由于不同的应用中超声分散的介质和对象是不同的，因此对于超声波大小的需求也不同，对于新型的超声波石墨烯应用，首先对液体中的空化效果进行控制和标定，通过实验，选择出本应用***适合的空化效果。再将确定的空化效果放大到中试和工业应用中，从而确保生产和应用的稳定、�/span>

**步，用较少量的介质和对象（如烧杯、小反应釜，一般不超过2L），使用超声波实验室设备调节振幅，从中寻�?**合理的空化效果。并运用正交法，在介质体积、超声声强、作用时间、温度等参数间，确定***合理的比例和各参数的适用范围。其中通过振幅确定空化效果�?**关键的步骤，振幅一定，超声空化效果基本一定。这一步的关键点，是寻找适用的振幅范围（***小振幅和***大振幅）、�/span>
The First Step,
To confirm the range of amplitude required inthe experimental environment

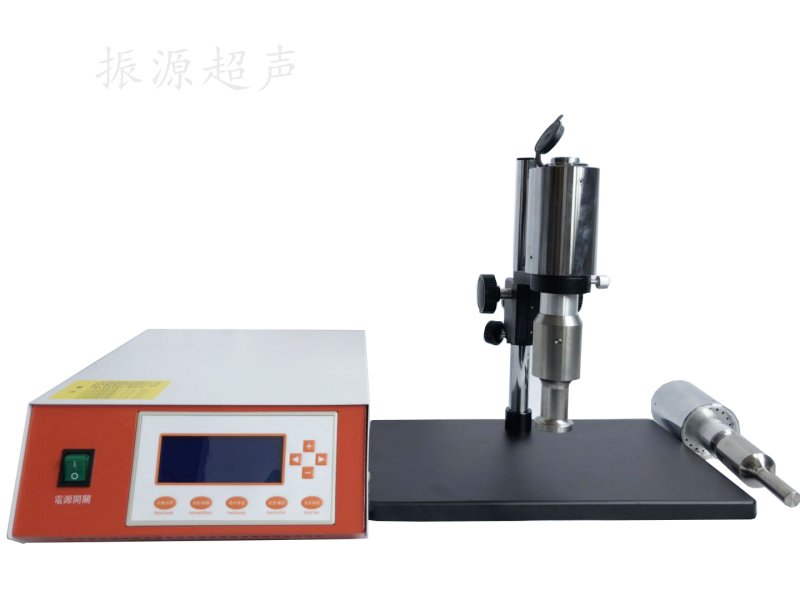

规格参数Specifications

设备型号 Type
工作频率 Frequency (KHz)	20
功率可调范围 Adjusting Range	50%-100%
标准配置 Standard Features	实验支架+超声波主朹�/span>+驱动电源 Support bracket+ Ultrasonic System+ Generator
电源 Power Supply	全数字控制驱动电溏�/span> Digital Generator
电源机箱尺寸 Power Specifications	315L*320W*135H
电源重量 Power Weight	6.1KG

�?*步确定振幅和其他关键参数后，将实验结果告知我们，特别是超声波振幅范围。由我们进行超声波中试设备的设计。确保中试设备的超声空化效果（即发射头振幅）调整到与**步所测定的一致。除了产量和发射头体积增加了，其它的参数基本保持不变。重复小试试验仪的过程，确定***合理的参数。此步骤中，反应釜体积，作用时间等均要和工业应用基本一致、�/span> The Second Step, In keeping the same amplitude conditions with the 1ststep, expand the production and volume and other relevant parameters, then check the operating results, provide the data basis for the industrial production.

规格参数Specifications

设备型号 Type
频率 Frequency (KHz)	20
功率可调范围 Adjusting Range	10%-100%
设备处理容积 Processing capacity	5-10L
设计压力 Design Pressure	< 0.6MPa
设计温度 Design Temperature	<100ℂ�/span>
搅拌速度 Agitation Speed	0.1-3t/h
外径尺寸 Dimension	1x1.5x0.5＇�/span>M（�/span>
标准配置 Standard Features	3000W声化学设夆�/span>+循环反应釛�/span> 3000W Ultrasonic System+ Reactor
电源 Power Supply	数控电源V6.1-C Digital Generator
电源机箱尺寸 Power Specifications	350x310x165mm
电源重量 Power Weight	9KG
特点 Characteristics	可进行物料循�?/span> Material circulation can be performed in this device
