板框压滤机的滤板、滤框和滤布的构造示见图1，其中（a）为滤框，（b）为滤板，（c）为滤布。板框压滤机构造见�?，板框压滤机及附属设备布置方式见�?，除板框压滤机主机外，还有进泥系统、投药系统和压缩空气系统、�/p>

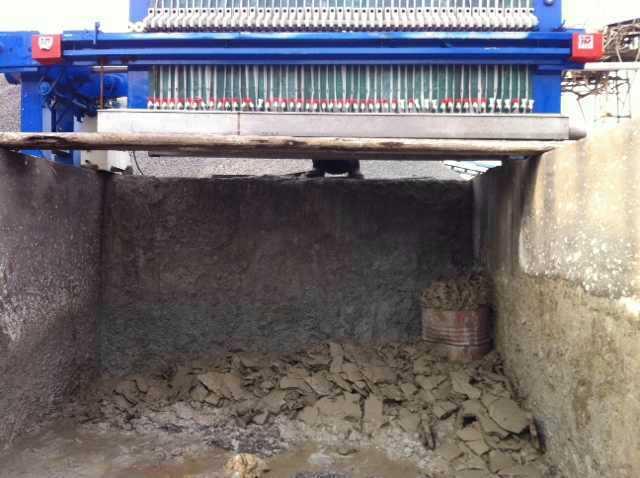

板与框相间排列而成，在滤板的两侧覆有滤布，用压紧装置把板与框压紧，即在板与框之间构成压滤室。在板与框的上端中间相同部位开有小孔，压紧后成为一条通道，加压到0.2~0.4MPa的污泥，由该通道进入压滤室，滤板的表面刻有沟槽，下端钻有供滤液排出的孔道，滤液在压力下，通过滤布、沿沟槽与孔道排出滤机，使污泥脱水。国内外已开发出自动化的板框压滤机。板框压滤机比真空过滤机能承受较高的污泥比阻，这样就可降低调理剂的消耗量，可使用较便宜的药剂（如FeSO4·7H2O）。当污泥比阻�?×1011~8×1012m/kg时，可以不经过预先调理而直接进行过滤。板框压滤机其泥饼产率和泥饼含水率，应根据试验资料或类似运行经验确定。泥饼含水率一般可�?5%~80%�
