一、CZF插板闸门阀产品用途：
CZF插板闸门阀，又同span style="margin: 0px; padding: 0px;">螺旋闸门,插板阀，是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工的库顶、库底及送料口等，是行业控制流量变化或迅速切断、/span>
二?nbsp;CZF插板闸门阀产品特点:
CZF插板闸门阀具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度、/span>

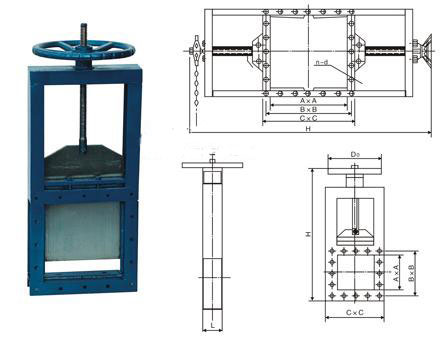

三、CZF插板闸门阀产品外形连接尺寸９/strong>
| 类别 | A×A1 | B×B1 | C×C1 | L | H | N-d | 重量(kg) |
| 单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
| 245×245 | 305×715 | 341×751 | 1620 | 100 | 8-Φ14 | 68 | |
| 250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
| 300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
| 400×400 | 456×456 | 496×496 | 1250 | 100 | 12-Φ14 | 114 | |
| 450×450 | 510×510 | 556×556 | 1350 | 120 | 12-Φ18 | 130 | |
| 490×490 | 550×550 | 596×596 | 1440 | 120 | 16-Φ18 | 147 | |
| 500×500 | 560×560 | 606×606 | 1500 | 120 | 16-Φ18 | 153 | |
| 600×600 | 660×660 | 706×706 | 1710 | 120 | 16-Φ18 | 178 | |
| 700×700 | 770×770 | 820×820 | 1940 | 140 | 20-Φ18 | 213 | |
| 800×800 | 870×870 | 920×920 | 2140 | 140 | 20-Φ18 | 257 | |
| 900×900 | 974×974 | 1030×1030 | 2410 | 160 | 24-Φ18 | 325 | |
| 980×980 | 1054×1054 | 1110×1110 | 2570 | 160 | 24-Φ23 | 392 | |
| 1000×1000 | 1074×1074 | 1130×1130 | 2610 | 160 | 24-Φ23 | 428 | |
| 双向 | 600×600 | 660×660 | 706×706 | 2010 | 120 | 16-Φ18 | 200 |
| 600×1000 | 660×1074 | 706×1130 | 2870 | 120 | 20-Φ23 | 290 | |
| 700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 290 | |
| 800×800 | 870×870 | 920×920 | 2240 | 140 | 20-Φ18 | 310 | |
| 900×900 | 974×974 | 1030×1030 | 2660 | 160 | 20-Φ23 | 380 | |
| 1000×1000 | 1074×1074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 460 | |
| 1100×1100 | 1180×1180 | 1240×1240 | 3120 | 180 | 28-Φ23 | 500 | |
| 1200×1200 | 1280×1280 | 1340×1340 | 3310 | 180 | 32-Φ23 | 540 |
?span style="margin: 0px; padding: 0px; font-family: Verdana;"> CZF-单向 I-手轮?链轮＋/span>距地面小?.7米用手轮，大?.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度?nbsp;
四 螺旋闸门订货须知９br style="margin: 0px; padding: 0px;"/>1、①产品名称与型号②螺旋闸门口径 ③螺旋闸门材?nbsp;
2、若已经由设计单位选定的螺旋闸门型号，请按螺旋闸门型号直接向我司销售部订购、br style="margin: 0px; padding: 0px;"/> 3、当使用的场合非常重要或环境比较复杂?请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关、br style="margin: 0px; padding: 0px;"/> 如有任何疑问.您可以致电给我们15037******,我们一定会尽心尽力为您提供优质的服务、/span>
使用说明９/strong>
本阀可水平安装或垂直安装 安装时两法兰连接中间必须加密封垫 然后锁紧螺栓、/p>
操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆、/p>
若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置、/p>
