详细说明

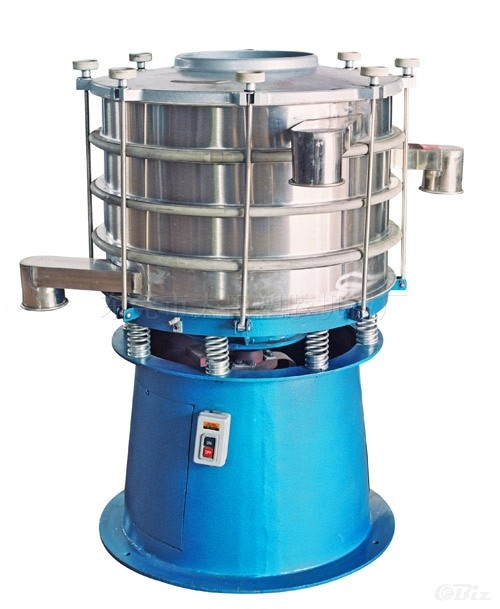

ZS系列旋振?原HXS回旋?是一种新型高精度细粒筛分设备，本机分为普通电机式和振动电机式、/p>
经我公司多年生产，性能不断完善 目前已达到国外同类机型水平?*筛分400目，可筛出四种不同的物料、/p>
普通电机旋振筛是通过软联接传动机械，带动重锤激振，使筛体产生复旋型振动，此振动轨迹为—复杂的空间立体曲线，从而使筛体产生筛分作用，调节上下重锤的空间相位角，可以改变物料在筛面上的运动轨迹、/p>
筛体的激振源装在筛子底部，筛底之上装有各层筛框及筛网架，各部件紧固后形成整体参振，参振部件由弹簧隔振支撑(橡胶弹簧或圆柱螺旋弹?。物料由筛顶部中间孔给料 排料口在各层筛框侧面 可任意改变位置。空间相位角与筛面上物料的运动轨迹见图示、/p>
 |
|
适用范围 1、化工行业：树脂、颜料、医药、油脂、消火剂、橡胶、塑料等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>2、磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨料、玻璃粉、耐火材料、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>3、食品行业：糖、盐、碱、味精、淀粉、奶粉、豆浆、酵母、果汁等等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>4、造纸行业：白土泥浆、黑白液、填料液、废液、废水回收等等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>5。炼铁、矿业：石英砂、矿石、氧化钛、氧化锌等等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>6、机械行业：铸造砂、粉末冶金、电磁材料、铝粉、金属粉、合金等等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>7、环境保护：垃圾、人畜屎尿、产业废水、食品废水、废水加工等等、br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>8、其它方面：碳黑、活性碳、珍珠等等、/p> |
1、进料口 2、筛 3、抱 4、中层筛 5、出料口 6、底筛框 7、筛应br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>8、隔振弹?br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>9、振动器压块 10、振动器 11、底?br style="PADDING-BOTTOM: 0px; BORDER-RIGHT-WIDTH: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; BORDER-TOP-WIDTH: 0px; BORDER-BOTTOM-WIDTH: 0px; BORDER-LEFT-WIDTH: 0px; PADDING-TOP: 0px"/>12、挠性联轴器 13、电动机 |
外形尺寸-重量?层）
| 型号 尺寸 （mm（/td> |
zs—（）m?（尾数代表层数） | |||||||||
| ?.4）m | ?.6）m | ?.8）m | ?.0）m | ?.2）m | ?.4）m | ?.6）m | ?.8）m | ?.0）m | ||
| A | Φ400 | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | Φ2000 | |
| B | Φ100 | Φ150 | Φ204 | Φ250 | Φ250 | Φ300 | Φ300 | Φ350 | Φ350 | |
| C | Φ540 | Φ650 | Φ898 | Φ1050 | Φ1250 | Φ1480 | Φ1680 | Φ1880 | Φ2080 | |
| D | 600 | 600 | 760 | 765 | 765 | 820 | 830 | 1010 | 1070 | |
| E | 720 | 720 | 945 | 945 | 945 | 1000 | 1030 | 1210 | 1270 | |
| F | 810 | 810 | 1095 | 1095 | 1095 | 1150 | 1200 | 1380 | 1440 | |
| G | 900 | 900 | 1245 | 1245 | 1245 | 1300 | 1370 | 1550 | 1610 | |
| H | 一屁/td> | 870 | 870 | 1230 | 1230 | 1230 | 1345 | 1422 | 1630 | 1717 |
| 二层 | 960 | 960 | 1380 | 1380 | 1380 | 1495 | 1592 | 1800 | 1887 | |
| 三层 | 1050 | 1050 | 1530 | 1530 | 1530 | 1645 | 1762 | 1970 | 2057 | |
| K | Φ80 | Φ120 | Φ160 | Φ160 | Φ180 | Φ200 | Φ220 | Φ250 | Φ280 | |
| M | Φ400 | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | Φ2000 | |
| N | 6-Φ14 | 6-Φ14 | 6-Φ18 | 6-Φ18 | 6-Φ18 | 6-Φ20 | 6-Φ20 | 6-Φ22 | 6-Φ22 | |
| Q | 620 | 920 | 1240 | 1500 | 1600 | 1900 | 2200 | 2360 | 2720 | |
| 功率(KM) | 0.55 | 0.55 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 4 | |
