产品简今�/div>

一种新型高效的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列筛机的动力装置有YZO系列振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有有单层结构也可多层布置，可满足不同筛分作业要求、�/span>

选型须知:

1、ZSG型系列高效重型振动筛，计�?1个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求；

2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑、�/span>

ZSG高效重型振动筛相关技术参�?/span>

型号	生产能力(t/h)	筛面(�?	粒度结构(mm)	双振�?mm)	电机
					型号	功率
ZSG09-18	50~100	1.62	�?20	5~10	YZO-20-6	1.5×2
ZSG09-24	50~100	2.16	�?20	5~10	YZO-20-6	1.5×2
ZSG09-30	50~100	2.70	�?20	5~10	YZO-20-6	1.5×2
ZSG10-20	50~100	2.00	�?50	5~10	YZO-20-6	1.5×2
ZSG10-24	50~100	2.40	�?50	5~10	YZO-20-6	1.5×2
ZSG10-30	50~100	3.00	�?50	5~10	YZO-25-6	1.8×2
ZSG12-24	80~200	3.60	�?50	5~10	YZO-30-6	2.2×2
ZSG12-30	80~200	3.60	�?50	5~10	YZO-40-6	3.0×2
ZSG15-30	120~300	4.50	�?50	5~10	YZO-50-6	3.7×2
ZSG15-36	120~300	5.40	�?50	5~10	YZO-75-6	5.5×2
ZSG15-40	120~300	6.00	�?50	5~10	YZO-75-6	5.5×2

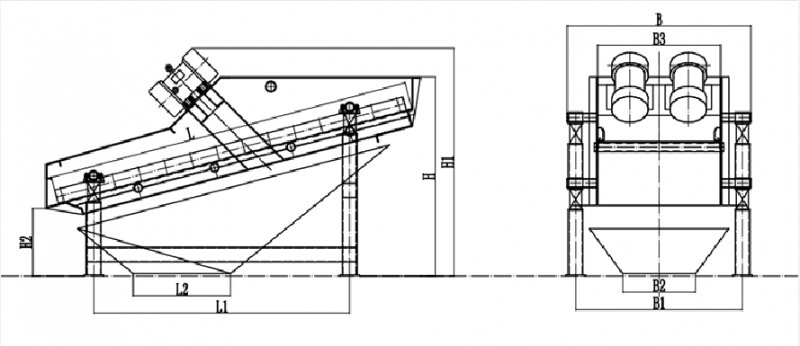

高效重型振动筚�/span>外形尺寸

型号	座式敞开及封闭式外形尺寸										敞开型质量kg		座式封闭弎�/p>			封闭型质量kg
	L	L1	L2	B	B1	B2	B3	H	H1	H2	单层	双层	H3	a	a1	单层	双层
ZSG09-18	1800	1080	300	1370	1135	140	900	1500	1320	450	1710	1880	350	530	450	1900	2100
ZSG09-24	2400	1440	300	1370	1135	140	900	1630	1450	600	1900	2100	350	730	650	2100	2310
ZSG09-30	3000	1991	300	1370	1135	140	900	1700	1520	750	2000	2200	350	730	650	2220	2440
ZSG10-20	2000	1278	300	1620	1310	215	1000	1584	1384	400	2070	2270	400	920	800	2300	2500
ZSG10-24	2400	1595	350	1620	1310	215	1000	1756	1676	600	2340	2580	400	1020	900	2600	2860
ZSG10-30	3000	1991	350	1620	1310	215	1000	1800	1980	750	2630	3050	400	1020	900	2850	3250
ZSG12-24	2400	1595	350	2190	1520	215	1200	1320	1320	600	2300	2550	420	1120	1000	2500	2800
ZSG12-30	3000	1991	350	2190	1520	215	1200	1800	1620	750	2863	3240	420	1120	1000	3200	3640
ZSG15-30	3000	1991	350	2490	1820	215	1500	2180	1980	646	3690	4090	434	1320	1200	3675	4100
ZSG15-36	3600	2388	350	2490	1820	215	1500	2000	1820	866	3800	4150	434	1320	1200	4200	4600
ZSG15-40	4000	2712	350	2490	1820	215	1500	2422	2172	426	5400	6300	474	1320	1200	6800	7300

特点
ZSG系列高效重型振动筛筛面倾斜安装，与其它同类型产品相比具有下列特点：
�?）体积小，筛分能力大：�br/>�?）重量轻，便于安装及工艺布置：�br/>�?）能耗少，可节约大量能源：�br/>�?）价格低，备件量极少：�br/>�?）结构简单，造型美观：�br/>�?）筛网由小块拼装，且更换极为简便、�/span>

结构与工作原理：
ZSG系列高效重型振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成、�br/> ZSG系列高效重型振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛则落则落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业、�/span>

ZSG系列高效重型振动筛的选型９�/span>

1、型号编制说明：

索取资料咨询价格
