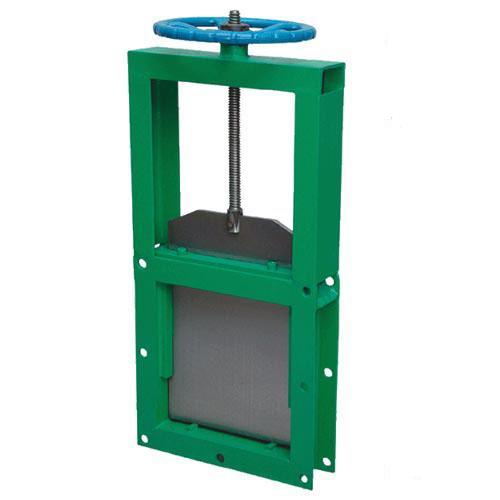

产品简介：
PZ型平板螺旋闸?/span>用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备、/p>
结构特点?nbsp;
结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便 能随时调节开度。该阀门有手轮和链 操纵两种操作形式 I 型为手轮 II 为链轮。单向和双向两种结构形式 LZD 为单向 LZS 为双向、/p>
工作原理 ?nbsp;
主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的、/p>

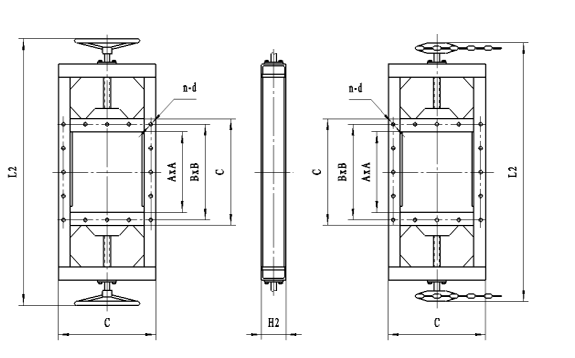

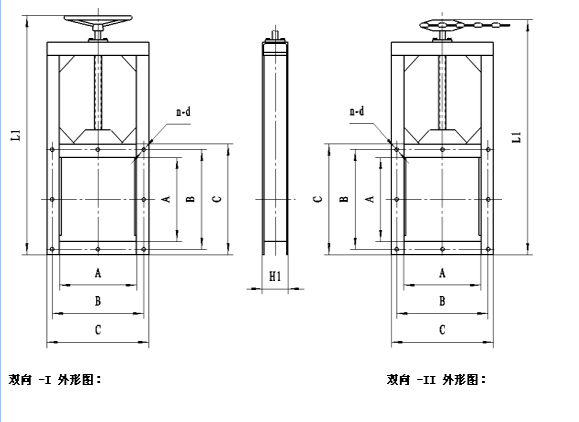

外形连接尺寸９/p>
A × A1 |
B×B1 |
C×C1 |
L1 |
L2 |
H1 |
H2 |
n-d |
200 × 200 |
256 × 256 |
296 × 296 |
820 |
100 |
8- Φ 10 |
||
250 × 250 |
306 × 306 |
346 × 346 |
930 |
100 |
8- Φ 10 |
||
300 × 300 |
356 × 356 |
396 × 396 |
1050 |
100 |
8- Φ 12 |
||
400 × 400 |
456 × 456 |
496 × 496 |
1250 |
100 |
12- Φ 12 |
||
450 × 450 |
510 × 510 |
556 × 556 |
1350 |
120 |
12- Φ 14 |
||
490 × 490 |
550 × 550 |
596 × 596 |
1440 |
120 |
16- Φ 14 |
||
500 × 500 |
560 × 560 |
606 × 606 |
1500 |
120 |
16- Φ 16 |
||
600 × 600 |
660 × 660 |
706 × 706 |
1710 |
2010 |
120 |
120 |
16- Φ 16 |
700 × 700 |
770 × 770 |
820 × 820 |
1940 |
2130 |
140 |
140 |
20- Φ 18 |
800 × 800 |
870 × 870 |
920 × 920 |
2140 |
2240 |
140 |
140 |
20- Φ 18 |
900 × 900 |
974 × 974 |
1030 × 1030 |
2410 |
2660 |
160 |
160 |
24- Φ 18 |
1000 × 1000 |
1074×1074 |
1130 × 1130 |
2610 |
2870 |
160 |
160 |
24- Φ 18 |
1100 × 1100 |
1180×1180 |
1240 × 1240 |
2810 |
3120 |
160 |
180 |
28- Φ 18 |
1200 × 1200 |
1280×1280 |
1340 × 1340 |
3010 |
3310 |
160 |
180 |
32- Φ 18 |
使用说明?nbsp;
本阀可水平安装或垂直安装 安装时两法兰连接中间必须加密封垫 然后锁紧螺栓、/p>
操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆、br data-filtered="filtered" style="box-sizing: content-box;"/>
若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置、br data-filtered="filtered" style="box-sizing: content-box;"/>
