一、概述：

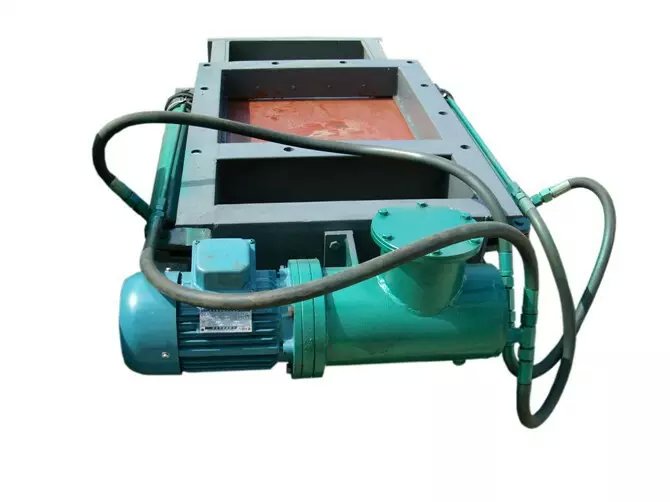

DPZ系列电动液压推杆平板闸门（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于粉料、晶粒料、颗粒料及小块物料的流量、输送量的主要控制设备，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源、/p>
二、原理与功能９/span>
1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动、/p>
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但不会烧毁、/p>
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态、/p>
4、可根据用户要求，在额定的速度范围内进行无级调节速度、/p>
5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力、/p>
6、可根据用户要求，在额定的行程范围内进行无级调节行程、/p>
三、与同类产品的比较：
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：
1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其它机件。电动推杆和电动执行机构则无法可比、/p>
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构却很困难、/p>
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动力范围广，而电动推杆和气缸则无法办到、/p>
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半、/p>
5、电液推杆采用全液传动，动作灵敏，运行平稳，能有效地减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做?/p>
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒内，体积小，不漏油，便于安装维修。在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久、/p>
7、投资小、气缸需建昂贵的空压站，且气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用、/p>
8、维修方便。在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细维修，这将影响全部工作的正常运行、/p>
四、型号编制规刘/span>
D P Z—□—□
?nbsp; ?nbsp;
?nbsp; ?nbsp;
└────────公称压力（MPa（br data-filtered="filtered" style="box-sizing: content-box;"/> └───────────法兰口尺寸（cm（br data-filtered="filtered" style="box-sizing: content-box;"/> └───────────── 闸阀
└──────────────-平板弎br data-filtered="filtered" style="box-sizing: content-box;"/> └──────────────── 电液推杆驱动
五、主要性能参数
公称压力（Mpa（/span> |
0.6 |
适用（℃（/span> |
?50 |
适用介质 |
粉尘物料 |
闸门启闭时间（s（/span> |
17.3 |
六、主要性能参数
A×A |
B×B |
C×C |
L |
H |
n-d |
电液推杆型号 |
200×200 |
256×256 |
306×306 |
920 |
120 |
8－?4 |
DYTZ500-200 |
400×400 |
456×456 |
496×496 |
1256 |
140 |
12－?4 |
DYTZ1000-420 |
500×500 |
560×560 |
606×606 |
1890 |
140 |
16－?8 |
DYTZ1000-520 |
600×600 |
660×660 |
706×706 |
2220 |
160 |
16－?8 |
DYTZ1000-620 |
700×700 |
770×770 |
820×820 |
2520 |
160 |
20－?8 |
DYTZ1000-720 |
800×800 |
870×870 |
920×920 |
2750 |
180 |
20－?8 |
DYTZ1000-820 |
900×900 |
974×974 |
1030×1030 |
2950 |
180 |
24－?3 |
DYTZ1000-920 |
