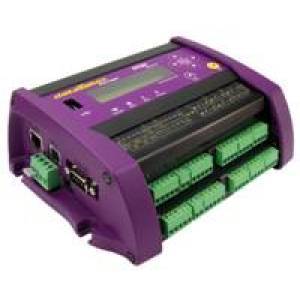

体验DT80，结构紧凑、坚固、合理，单机独立工作，低能耗，支持U盘，18位精度，多种通讯方式进行数据传输及机上显示、�/span>

DT80支持多个SDI-12传感器组成的网络系统，具有Modbus功能可用于SCADA系统，DT80同时具有FTP(文件传送协�?和强大的网路功能，DT80为明天的环境保护和工业监控工程做好了准备.

通用测量

DT80具有测量模拟量和数字量，及高速计数器输入，相位编码器输入和可编程串行传感器通道，因此可简单直接的连接多种不同形式的传感器和数据测量装置。DT80可用于采集温度、电压、电流�?-20Am回路电流、电阻、电桥、应变仪、频率、数字，或连接智能传感器进行数据采集，同时可对采集到的不同原始数据进行计算，按所需要的工程单位或统计报告的形式将原始数据或计算结果返回到上位机。通过计划设置实现分组采集、数据记录、报警设置和控制作业以满足不同的要求。智能传感器、GPS、PLC和其他智能装置可通过DT80的两个串行传感器接口(RS232或RS422�?85)进行连接。客户可选用dataTaker的CANgate与DT80连接，实现CAN总线监测及数据采集、�/span>

优点

强大的数据存储和通讯功能

内存多达1千万数据，用户可根据数据量大小自定义内存空间及内存形式，用多个独立的计划实现不同的目的。当设定的内存被占满时，可选择设置覆盖或停止采集。用户可选择用报警的动作完成数据存档，拷贝数据到U盘，或将数据经由FTP(文件传递协�?传递给上位机、�/span>

通讯可经由用modem支持的RS232、USB、以太网和U盘端口来实现。DT80可通过近距在线、远程遥控或通过互联网连接。网路服务器容许浏览器访问文档和数据库。不需要在上位机，上安装任何特出软件，也不需要上位机发出任何指令，通过互联网或移动电话的网络系统、FTP(文件传递协�?可及时将数据传递到您的办公室、�/span>

模拟量输�?/span>

模拟量的输入数量决定于传感器的配线结构。DT80能够同时多种不同形式的传感器接、�/span>

两线有一共用�? 15

被隔离的三线和四纾� 5

基本输入范围

DT80输入信号的基本形式是电压、电流、电阻和频率。其他的输入信号将转换成电压、电流、电阻和频率，然后进行测野�/span>

多路转换�?输入端选择�?

继电器多路转换开�?提供了输入端隔离功能输入阻抗:可选择100K2�?MQ戕�100MQ

共模范围:�?.5V或当电压�?0V时，共模电压为士35V

采样

�?0/60Hz时，能实现噪声剔除和保障精度zuida采样速度: 25Hz有效分辨玆� 18位线�? 0.01%

共模抑制30mV范围: >90dB

线路(50/60Hz)串模抑制: >35dB

传感器的激叐�/span>

每个通道: 4.5V� 250��A�?.5mA或转换到外部电源、�/span>

适用传感器范図�/span>

支持大量的不同形式的传感器，请参考下列说�?所支持的传感器不局限于下列说明)。具有对传感器比例缩放和线性化的功能，包括多项式，表达�?公式)，函数、�/span>

热电偵�/span>

类型:B，C，D，E，G，J，K，N，R，S，T校准标准: ITS- -90

电阻式热探测�?/span>

适用材料: Pt� Ni� Cu阻抗范围: 10日至10KQ

热敏电阻�?/span>

类型: YSI400xx 系列阻抗范围: < 10KQ＋�/span>

< 20KQ，带有并联电阻时

集成温度传感�?/span>

适用类型: LM34 - 60� AD590�?92� TMPxx

桥路传感�?/span>

结构组�? 1/4� 1/2 &全桥激叐�电压或电�?/span>

4- -20mA电流回路

并联数倻� 1002到共用端或外接并联电阻器

数字通道

数字输入/输出

通道数量: 8输入、输出通道适用于状�?计数输入或状态输出、�/span>

输入类型: 8个逻辑电平(zuida: 10Hz� 4x30V� 4x20V)测量状态或低速计�?/span>

在休眠状态中不能实现低速计�?/span>

输出类型: 4个用漏极开路FET(30V 100mA)�?个用逻辑电平输出

继电器输凹�/span>

1个自锁继电器(max: 30Vdc� 1A)

专用计数输入�?/span>

数量: 4个高速计数输入或2个相位编码器(正交)输入(max: 10kHz� 2x� 30V�?x�?0V)、�/span>

两个计数通道�?0mV灵敏的输入适用于电磁信号采集。尺寷� 32佌�/span>

SDI-12通道

通道数量: 4SDI-12输入，与数字输入共用通道

传感器串口通道

两个传感器串口通道，可通过编程连接智能传感器采集数据及数据串、�/span>

专用串口: RS232，RS422，RS485主机通讯叢� RS232� (见备�?握手认证纾� RTS� CTS波特玆� 300�?15200

备注:主机通讯口可用于连接智能传感器。当主机通讯口被当作传感器串口通道时，主机通讯口不能用于其他通讯、�/span>

计算数据通道

使用包括变量和函数的表达式可综合计数模拟、数字和串行传感器的数值、�/span>

功能:可进行数学、三角函数、比例及相关曲线、逻辑及统计等多种不同形式的运算、�/span>

报警

条件:高，低，范围内和范围外延连�可选择报警延迟时间

报警的启�?通过设定数值，执行dataTaker的指令， 通过传送报警讯�?/span>

数据采集计划的时序安掑�/span>

计划数量: 11

计划采集速率: 10ms至多�?/span>

数据存储

内置存储

容量: 128MB，约10�?00�?00采集 数据炸�/span>

U盘存储设�?可供选择的附�?

类型:兼容USB1.1或USB2.0驱动，例如，闪存驱动容量:每兆�?0�?00采集数字炸�/span>

通讯接口

以太罐�/span>

界面: 10BaseT

协议: TCP/IP (UDP� FTP� HTTP� Modbus)

RS232

速度: 300�?15k波特(57 �?00初始设置)

握手认证纾� DCD，DSR� DTR� RTS� CTS支持的调制解调器:自动答复和拨号接凹�/span>

协议: PPP，TCP/IP (UDP，FTP� HTTP� Modbus)

USB

USB 1.1� 12Mb/�?有效的COM通讯口网络服务器

通过内置网页读取zuixin数据及采集仪工作状况客户可根据需要自行设计网页Modbus

服务�?从属)

读取zuixin数据及采集仪工作状况

可利用的端口，以太网，主机通讯�?RS232)串型传感�?RS232，RS422� RS485)

系统

显示和键匹�/span>

类型: LCD� 2线，16字母，背后照明、�/span>

显示功能:通道读数，报警状态，系统工作状况、�/span>

键区:6个键用于查看通道及数据采集仪状态和功能执行LED状�? 3个状态显示，包括采样状态、磁盘和提醒关注显示、�/span>

固件升级

通过: RS232，以太网，USB串口或∪盘、�/span>

实时时钟

标准分辨玆� 200��s

精度:�?�?� (0�� Cto40�� C)，士4�?�?- 40�� Cto 70�� C)

电源

外接电源的范図� 10�?0Vdc

能耖�/span>

标准状�? 5W (15V 330mA)给电池充甴� 12W (15V 800mA)

休眠状�? 3mW (500uA由内�?V电池)

内置主电江�/span>

电压(容量): 6V (1.2AHr)铅酸电池工作时间:连续采样1小时�?0分钟采样-欠� 8天每小时采样一欠� 21�?/span>

存储器和实时时钟电池

电压(容量): 3.6V (400mAHr)锂电池，1/2 AA

物理特征和工作环墂�/span>

结构:锌和氧化铝涂屁�/span>

尺寸:181mmx136mmX65mm重量: 1.5kg (4kg加包�?

工作温度范围:-45��Cto70��C 工作湿度范围: 85% RH，不冷凝皃�/span>

如果工作温度�? 15�� C to 50�� C之外，将缩短电池寿命和影响LCD正常工作

附件包括

资源库CD:包括软件，视频培训和使用手册通讯电缆: USB电缆

转换电源:输入: 110/240V交流输出: 15VDC 800mA培训用传感器
