证：工商信息已核宝br /> 访问量：109244
产品简介：HG-8C是以优质人造炭为原料，经过化学深度改性和表面改性的人造石墨锂离子电池负极材料。本产品不仅提高了人造石墨负极材料的容量和压实密度，同时着重提高其吸液性能和低温循环性能、br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>主要特点９/strong>1、正、负极容量发挥高 2、加工性能优异
3、压实密度高、反弹小 4、低温循环性能稳定
适用范围９/strong>本产品特别适用于高品质、高容量、长寿命的中小型功率电池，同时也可应用于普通钢铝壳、液态软包装、聚合物等电池、br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>

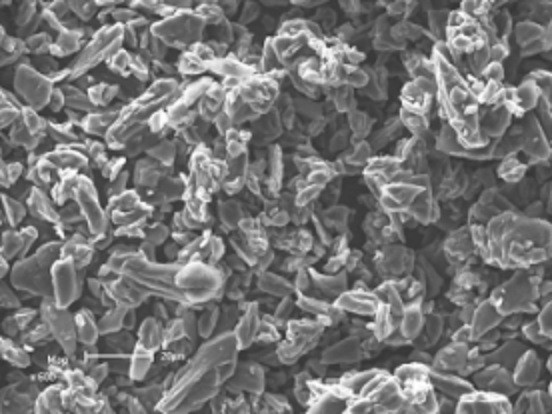

产品性能指标
| 分析项目 | 单位 | 技术指栆/span> | 典型倻/span> |
| 粒度D50 | μm | 11.00?5.00 | 13.20 |
| 振实密度 | g/ml | ?.00 | 1.05 |
| 比表面积 | m2/g | ?.60 | 2.10 |
| 真密?/span> | g/cm3 | ?.20 | 2.24 |
| ?nbsp; ?nbsp; | % | ?.10 | 0.02 |
| 放电比容野/span> | mAh/g | ?50.0 | 351.4 |
| **效率 | % | ?3.5 | 93.5 |
加工性能
?：物理反弹测试方法：自然静置 1h测量 温度?3?nbsp; 湿度?5?br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>?：热反弹测试方法?0℃烘 24h
HG-8C极片压实密度较高，反弹低，根据不同的条件，压实密度设计在1.60-1.70g/cm3之间，可获得良好的加工性能、br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>
产品循环寿命

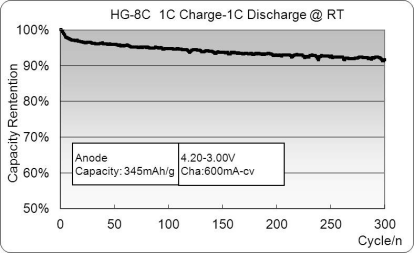

人造石墨HG-8C+钴酸锂LC400常温循环?23465PL-600mAh）、br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>
300次循环，1C充放电，容量保持率达91.6%，循环性能较好、br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"/>
- 推荐产品
- 供应产品
- 产品分类
