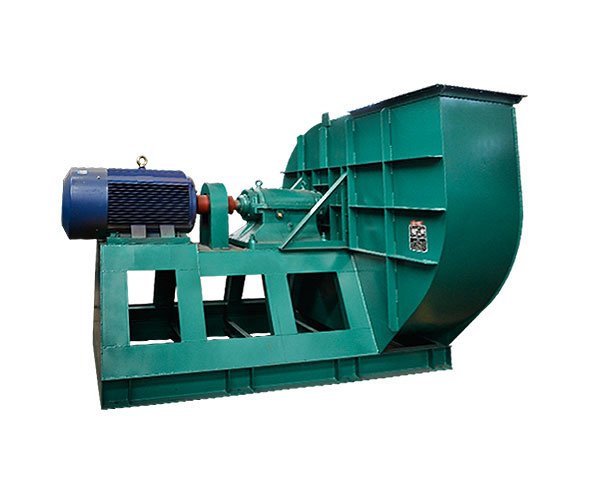

GY4-68型锅炉离心通、引风机 - 风机用逓�/p>

GY4-68型锅炉离心通、引风机是适用于火力发电厂�?30T/h 以下蒸气锅炉的通、引风机系列。在无其他特殊要求时，G4-68型亦可用于矿井通风及一般通风、�/span>
　　 通风机输送的介质为空气，**温度不得超过80℃；引风机输送的介质为烟气，**温度不得超过250℃、�/span>
　　 在引风机前，须加装除尘效率不低于85%的除尘装置，降低进入风机中的烟气含尘量，以提高风机的使用寿命、�/span>

GY4-68型锅炉离心通、引风机 - 风机型式

1、通风机与引风机均为单吸入进气，有�?�?�?0�?1�?1.2�?2.5�?4�?6共七个机号、�/span>
2、每种风机均可制成右旋和左旋转两种型式。从电机一端正视风机，叶轮按顺时针方向旋转的，称为右旋风机，以“右”表示；叶轮按逆时针旋转的称为左旋风机，以“左”表示、�/span>
3、风机的出口位置以机壳的出风口角度表示，“右”“左”风机均可制�?°�?5°�?0°�?35°�?80°�?25°共六种角度、�/span>
4、风机的传动方式均为D式，电机与风机联接采用弹性联轴器直联传动、�/span>

GY4-68型锅炉离心通、引风机 - 结构特点

这两种风机主要由叶轮、机壳、进风口、调节门及传动组组成�?nbsp;
1�?strong>叶轮---�?2个后倾翼形叶片焊接于弧锥形的轮盖与平板的轮盘中间。引风机叶轮在叶片头部采用了实心体，并在易磨损部增加耐磨材料堆焊，提高了叶片的使用寿命。叶轮均经过静、动平衡试验，保证运转平稳�?nbsp;
2�?strong>机壳---机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同形式：�?�?2.5的机壳作成整体结构。№14�?6机壳的四分之一可拆掉。对于引风机，在蜗形板上方开有除灰门，同时适当加厚，以防烟灰磨损，延长使用寿命�?nbsp;
3�?strong>进风叢�/strong>--为收敛式流线形的整体结构，用螺栓固定在机壳入口侧�?nbsp;
4、调节门--用来调节风机流量大小的装置。№8~12.5�?3片花辨式叶片组成，均轴向安装在进风口前面，由于采用了外部传动的结构，转动灵活方便。调节范围由90°（全闭）�?°（全开）。调节门的扳把位置，从进风口方向看，在右侧。对于右旋风机，扳把由下往上推是由全闭到全开方向。对于左旋风机，扳把由上往下拉是由全闭到全开方向。为使调节门各部位正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用硫化钼高温�?60℃）润滑脂，高温运转时能保证润滑作用�?nbsp;
5�?strong>传动练�/strong>--传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此，需加装输水管、耗水量因环境温度的不同而异，一般按0.5~1 m3/ h考虑.轴承箱上装有温度计和油位指示器。滑油采�?0号机械油，入油量按油位标志要求、�/span>

GY4-68型锅炉离心通、引风机 - 性能参数

产品型号	转速r/min	序号	全压 Pa	流量 m³/h	电机
					型号	功率 kW
G4-68 �?nbsp;8 D	1450	1	2178�?481	16985�?0134	Y180M�?	18.5
G4-68 �?nbsp;9 D	1450	1	2757�?874	24183�?2906	Y200L�?	30
	960	1	1207�?24	16011�?8407	Y160L�?	11
G4-68 �?nbsp;10 D	1450	1	3404�?315	33173�?8856	Y250M�?	55
	960	1	1491�?010	21963�?8966	Y180L�?	15
	730	1	863�?89	16701�?9631	Y160L�?	7.5
G4-68 �?1.2 D	1450	1	4277�?904	46606�?2688	Y280M�?	90
	960	1	1874�?275	30856�?4745	Y225M�?	30
	730	1	1079�?36	23464�?1629	Y180L�?	11
G4-68 �?2.5 D	1450	1	5327�?620	64791�?14952	Y315L1�?	160
	960	1	2335�?589	42896�?6106	Y280S�?	45
	730	1	1354�?12	32619�?7872	Y225M�?	22
G4-68 �?nbsp;14 D	1450	1	6681�?327	91027�?14518	Y355M2�?	250
		2	6023�?532	126263�?61499	Y355L2�?	315
	960	1	2923�?776	60266�?5819	Y315S�?	75
		2	2639�?991	83595�?06924	Y315M1�?	90
	730	1	1697�?148	45827�?1307	Y280S�?	37
G4-68 �?nbsp;16 D	960	1	3826�?600	89960�?59606	Y355M1�?	160
	730	1	2207�?501	68407�?21367	Y315M1�?	75
	580	1	1393�?52	54351�?6429	Y315S�?0	45

Y4，�/strong>68型锅炉离心引风机性能参数�?/span>

产品型号	转速r /min	序号	全压 Pa	流量 m³/h	电机
					型号	功率 kW
Y4-68 �?nbsp;8 D	1450	1	1540�?059	15889�?9038	Y160L�?	15
Y4-68 �?nbsp;9 D	1450	1	1952�?844	22623�?8864	Y180L�?	22
		2	1756�?344	31984�?1345	Y200L�?	30
	960	1	853�?89	14978�?7374	Y160M�?	7.5
Y4-68 �?nbsp;10 D	1450	1	2413�?658	31033�?6715	Y225M�?	45
	960	1	1059�?26	20546�?7549	Y180L�?	15
	730	1	608�?22	15623�?8553	Y160M2�?	5.5
Y4-68 �?1.2 D	1450	1	3021�?080	43599�?9681	Y250S�?	75
	960	1	1324�?12	28866�?2754	Y200L2�?	22
	730	1	765�?30	21950�?0115	Y180L�?	11

GY4-68型锅炉离心通、引风机 - 安装尺寸国�/p>
