Pas1002是以石墨烯为核心、NMP 为溶剂，添加一定量碳黑类材斘�/span>的石墨烯复合导电浆料。利用石墨烯优异的导电性、导热性和柔性薄片结构，与高结构的碳黑按照一定比例混合，可在整个材料体系上形成高效的点、线、面接触，构戏�/span>三维立体导电网络，能够降低电池内阻，提高其充放电倍率和循环性能、�/span>

• 产品概述

产品特点

1. 采用物理剥离法生产，石墨烯纯度高

2. 能够降低导电剂以及粘结剂的用量，提升电池能量密度

3. 锂电池正极材料配料后，浆料粘度稳定，易于涂布

4. 极片易辊压，可降低对辊压力、提高对辊速度

5. 显著提升电池的充放电倍率以及循环性能

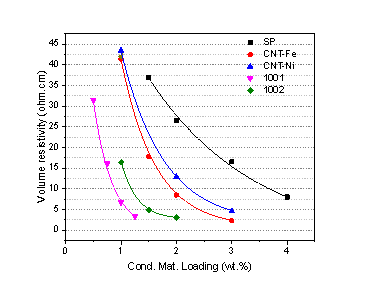

FLG在不同NCM材料中的渗透曲纾�/span>	Pas1002浆料干膜SEM国�/span>

由于材料自身特性不一，导电剂在同种材料中的渗透曲线也不尽相同

我司可与客户合作，根据客户的材料及对品质、成本方面的要求提供实验数据支持和整体解决方桇�/span>

应用案例

客户需求：LFP体系，现�?%CNT＋�/span>希望提高能量密度叉�/span>60℃高温循环性能

实验方案９�/span>建议采用1.0%FLG（Pas1002），高温循环性能改善

测试条件９�/span>Pas1002-151203-14:40�?CA+3%hsv900+P2＋�/span>AD=10mg/cm², PD=2.0g/cc＋�/span>Ch_1C/Dish_5C@60±3ℂ�/span>

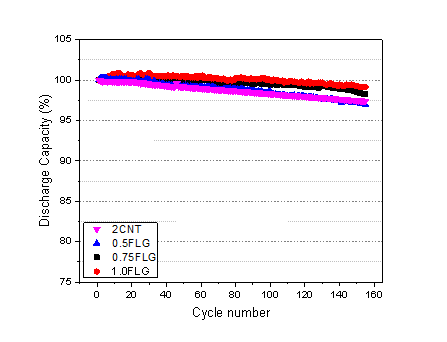

FLG在LFP材料中的60℃高温循环寿呼�/strong>

技术参�?/strong>

外观	导电剂含野�/span>	固含野�/span>	溶剂	铁含野�/span>
灰黑色黏稠状浆料	4.0±0.2%	5.0±0.2%	NMP	< 10ppm

使用建议

建议使用在LFP体系中，推荐添加量为0.5%-1.5%

包装

可提� 20 kg�?000kg包装，亦可按要求订制、�/span>
