【产品用途【/span>

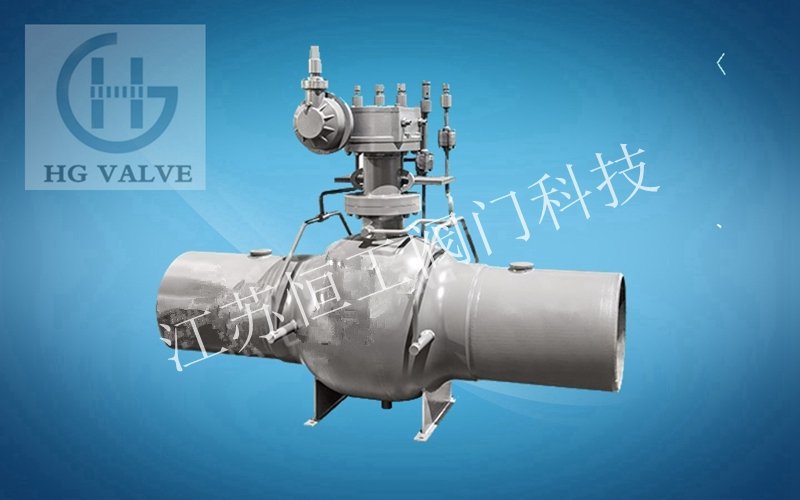

Q361F型PN1.6-PN2.5全焊接球阀在各个领域使用都非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上、/span>
【产品特点【/span>
1.全焊接球阀，不会有外部泄漏等现象。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高、/span>
2.由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化、/span>
3.密封环本体采用含?5%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)、/span>
【技术要求【/span>
设计与制造按API 6D的规定、/span>
阀门的检查和试验按API 598的规定、/span>
阀门的结构长度按GB/T12224-2005的规定、/span>
连接尺寸按GB/T12224-2005的规定、/span>
压力-温度基准按ASME B16.34的规定、/span>
阀门标记按GB/T12220的规定、/span>
阀门抗硫按NACE MR 0175的规定、/span>
【产品各零件材质【/span>
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀盕/span> |
ASTM A105 |
21 |
止推轴承 |
PTFE |
2 |
阀佒/span> |
ASTM A105 |
22 |
滑动轴承 |
304+PTFE |
3 |
球体 |
ASTM A105+ENP |
23 |
上支撑座 |
ASTM A105 |
4 |
防静电弹?/span> |
组合仵/span> |
24 |
O型圈 |
VITON |
5 |
止推轴承 |
PTFE |
25 |
O型圈 |
VITON |
6 |
滑动轴承 |
304+PTFE |
26 |
Y型密封环 |
VITON |
7 |
下阀杅/span> |
ASTM A105 |
27 |
防火?/span> |
SS304+石墨 |
8 |
底盖 |
ASTM A105 |
28 |
填料 |
石墨 |
9 |
排污阀 |
ASTM A105+ENP |
29 |
内六角螺针/span> |
ASTM A193 B7 |
10 |
O型圈 |
VITON |
30 |
内六角螺针/span> |
ASTM A193 B7 |
11 |
防火?/span> |
SS304+石墨 |
31 |
阀杅/span> |
ASTM A182 F6a |
12 |
内六角螺针/span> |
ASTM A193 B7 |
32 |
圆柱销 |
35 |
13 |
脚步枵/span> |
A3 |
33 |
双头螺柱 |
ASTM A193 B7 |
14 |
阀?/span> |
PPL |
34 |
螺母 |
ASTM A194 2H |
15 |
阀座防火垫 |
SS304+石墨 |
35 |
弹簧垫圈 |
65Mn |
16 |
弹簧支撑?/span> |
ASTM A105 |
36 |
连接盗/span> |
ASTM A105 |
17 |
弹簧 |
17-7PH |
37 |
平键 |
45 |
18 |
O型圈 |
VITON |
38 |
涡轮 |
ASTM A105-HZn |
19 |
阀座支撑圈 |
ASTM A105+ENP |
39 |
放空阀 |
ASTM A105-HZn |
20 |
滑动轴承 |
304 |
【结构图纸【/span>
【主要连接尺寸【/span>
Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40
DN |
L(RF（/span> |
L（WE（/span> |
D1 |
D2 |
H1(手柄（/span> |
H1(涡轮（/span> |
W(手柄（/span> |
W(涡轮（/span> |
15 |
150 |
210 |
27 |
48 |
64 |
- |
129 |
- |
20 |
160 |
230 |
34 |
60 |
76 |
- |
159 |
- |
25 |
180 |
230 |
42 |
76 |
85 |
- |
159 |
- |
32 |
200 |
260 |
48 |
89 |
95 |
- |
245 |
- |
40 |
230 |
300 |
60 |
89 |
124 |
- |
245 |
- |
50 |
270 |
300 |
76 |
114 |
162 |
- |
30 |
- |
65 |
280 |
300 |
89 |
140 |
175 |
- |
320 |
- |
80 |
300 |
325 |
114 |
168 |
192 |
169 |
450 |
- |
100 |
350 |
325 |
141 |
203 |
