产品简今�/span>

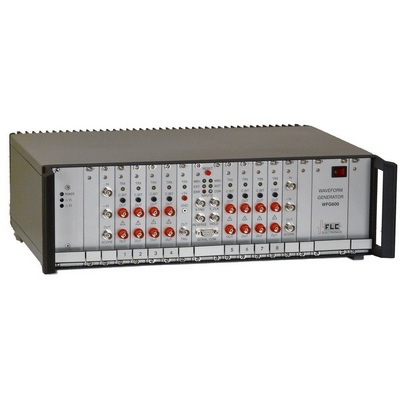

WFG600系列多通道高频高压波形产生器能编辑输出高速脉冲波形，支持多种方式的控制操作、�span>WFG600的每个通道都设计有双存储，在新旧波形切换时，新波形会在后台存储里静默生成，之后再进行无缝切换、�/span>

WFG600可用于液晶控制实验，以及其他对脉冲宽度和可调幅值有要求的同步脉冲应�?/span>

功能特点

波形静默生成，新旧波形无缝切捡�/span>

2｝�span> 8通道

默认��100V输出，可�?#177;200V�?#177;400V

高电压高速度

输出阻抗< 0.1 ohm

压摆�> 300 V/��s

独立宽度脉冲

友好的软仵�span>UI，可提供SDK供自行开叐�/span>

*可定制电压放大器或电压波形产生器

选型�?/span>

WFG600-2

2通道，输出电� ��100V，含软件

WFG600-2/200

2通道，输出电� ��200V，含软件

WFG600-8

8通道，输出电� ��100V，含软件

WFG600-8/200

8通道，输出电� ��200V，含软件

WFG600-4/400

4通道，输出电� ��400V，含软件

其他型号

上海恒商

规格

工作模式

连续/连续（计数）

单帧信号/单帧信号（波形反演）

多帧信号多帧信号（波形滚动）

多帧可编程脚本（波形滚动（�/span>

多帧可编程脚本（波形重载（�/span>

多路电极阵列

输出

每个通道均含2个高压同轴接叢�/span>

每个通道都有独立的关联脉冲控制接口（TTL等级（�/span>

示波器触发脉冱�span> (TTL等级�支持多点触发)

产生器驱动信叶�span> (TTL等级)

低压波形叠加接口(可连接示波器监控)

输入

外部时钟

外部触发

Run/Hold控制

Forward/Reverse控制

计控端口

RS232串口57600 baud� 8 bit� N� 1

时序

时钟

20 MHz (晶控� 1周期=50 ns)

1 MHz (晶控� 1周期=1 ?s)

1 kHz (晶控可调节，单位时间1ms)

外部时钟(TTL�方波)

*小脉冲宽�?/span>

2周期

脉冲宽度分辨玆�/span>

2｝�span>32767周期(15 bit分辨玆�span>).

脉冲宽度可单独设�?/span>

**脉冲�?/span>

12288

输出

**

��100 V� 185 mA(可提卆�span>)

输出阻抗

< 0.1 ohm

负载

阻�?span> ||容�?/span>

压摆玆�/span>

300 V/?s (400pF负载旵�span>)

分辨玆�/span>

12 bits (高压输出时为50mV)

备注

每个通道输出规格都与F10A相同

操作

环境温度

0��C｝�span>40��C(操作) 0��C｝�span>60��C(保存)

环境湿度

up｝�span>90%(操作) 30%｝�span>50%(保存)

预热时间

旟�/span>

电源要求

50/60 Hz 110/220V

原产�?/span>

瑞典
