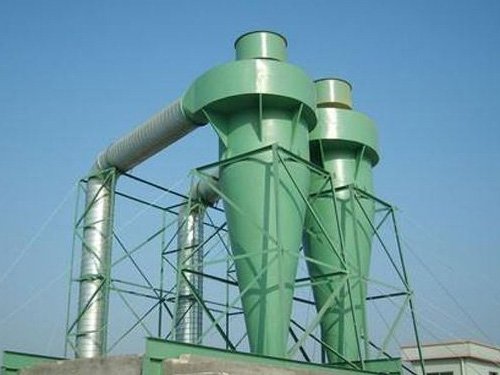

XD-Ⅱ型多管旋风除尘器筒身呈倒圆锥形，因而减少了含尘气体自筒身中心短路到出口去的可能性，并装有圆锥形的反射屏，防止两次气流将已经分离下来的粉尘重新卷起，被上升气流带出，它具有除尘效率高，结构简单，加工制造容易，投资低和压力损失适中等优点、�/p>

XD-Ⅱ型多管旋风除尘器工作原理：

含尘气体经矩形进气管沿切向进入除尘器筒体，粉尘在离心力的作用下分离到器壁，并随气流向下旋转运动，大部分气流受反射屏的反射作用，旋转上升经排气管排出。小部分气流随粉尘经反射屏和锥体之间的环隙进入灰斗，进人灰斗的气体速度降低，由于惯性作用，粉尘落人灰斗内由卸灰阀排出。气体则经反射屏的透气孔上升至排气管排出、�/p>

XD-Ⅱ型多管旋风除尘器的结构特点９�/p>

一是具有呈倒锥体形状的锥体：�/p>

二是在锥体的底部装有反射屏、�/p>

倒锥体的作用是，它其有逐渐增大自锥体壁至锥体中心的距离，减小了含尘气体由锥体中心短路到排气管的可能性。反射屏的作用可使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗，防止上升的净化气体重新把细微粉尘卷起带走，因而提高了除尘效率，当取消反射屏后除尘效率有明显下降，例如，在进口气速为21m/s，进口气体含尘浓度为50g/m3时，无反射屏的除尘效率仅81%�?6%；采�?0°反射屏时，除尘效率为93%�?5%。反射屏的锥角一般采�?0°，试验证明，它较45°锥角的反射屏有除尘效率高、压力损失低的优点、�/p>

XD-Ⅱ型多管旋风除尘器适用于冶金、铸造、建材、化工粮食、水泥等行业中，捕集干燥的非纤维性颗粒状粉尘和烟尘除尘，可做回收物料设备使用、�/p>
