气动隔膜泵是一种新型输送机械,是目前国内比较新颖的一种泵类,采用压缩空气为动力源,利用缸体内的隔膜来回鼓动做功,达到输送各种介质的目的。在喷漆、陶瓷釉浆、底油回收场等场合发挥着重要作用,同时在环保、排污、建筑、精细化工等领域的应用也日益广泛、/p>
▻/strong>气动隔膜泵工作原琅/strong>
外部压气流经手动控制阀和压力表进入换向阀推动活塞体向单侧移动,打开进气通道,气流通过进气孔进入泵本体单侧气室,打破膜片两侧气室压力的平衡状态,膜片被单侧挤压带动小轴向气压低的一侧移动,这一动作带来的结果有三个:一是小轴本身的移动切换了本体内的气体流向;二是压强减小的气室一侧膜片外产生强大的吸引力,将泵外的液体介质从下分流器进口吸入;三是压强增大一侧膜片外产生的强大推力将上次吸入的液体朝着本体上分流器挤出,同时随着外部压力的不断供给,小轴在膜片的带动下切换移动方向,开启下一个循环。因此从上分流器传输的液体介质呈现脉冲状喷出,伴随着工作过程,隔膜泵膜片带动小轴发出高频率的撞击声、/p>
气功隔膜泵工作原理示意图
▼气动隔膜泵常见故障现象、原因及处理措施
气动隔膜泵与传统水泵不同,它是以压缩空气为动力源来驱动的,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能抽光吸尽;还能根据所抽送的介质配备相对应的隔膜材质。但是就算再好的气动泵,在使用久了难免会出现各种各样的故障,其中任何一部分故障均会影响整个泵体的正常工作,气动隔膜泵常见故障、原因分析、处理措施见下图所示、/p>

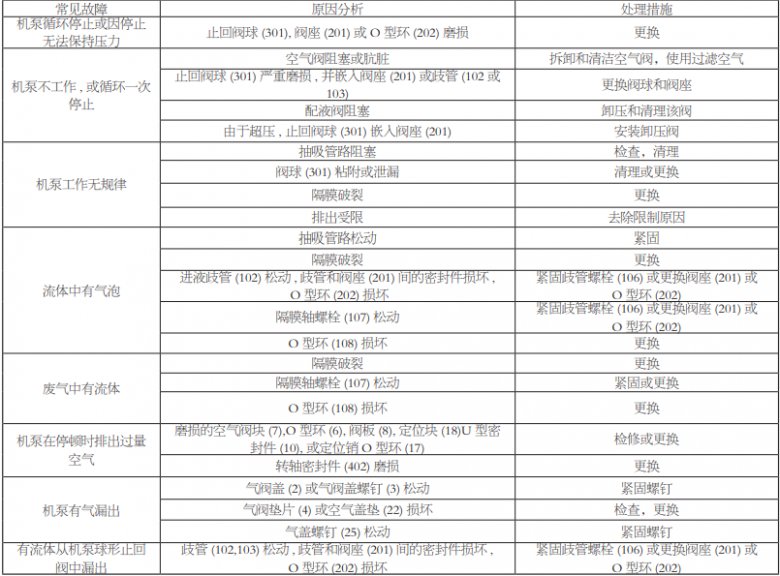

图示气动隔膜泵常见故障现象、原因及处理措施
此外用户比较关心的是影响气动隔膜泵不上量的因素是什么?一般而言,气动隔膜泵不上量的主要原因集中在两个方面:
1、膜片或单向阀问题:/p>
2、配气问题;
每次启动隔膜泵之前都应进行空试,如果空试时听到气动的声音,一般是膜片或单向阀问题;如没有听见声音一般是配气的问题、/p>
针对以上问题,BSK经多年研发全系列泵目前均使用自主专利气马达。该气马达拥有双高分子陶瓷导气系统,稳定无死点,气阀的使用寿命长,自润滑,免维护。维护频率低,降低维修及运行费用,独有的气室设计,可节约压缩空气15~20%、/p>

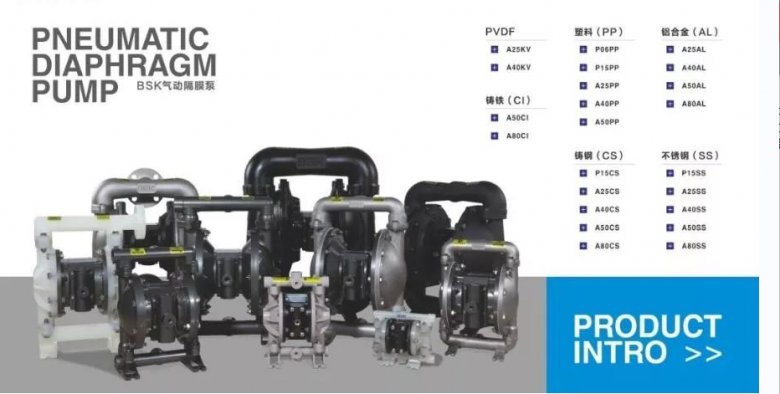

BSK气动隔膜泵是广州派莎克流体设备技术有限公司的拳头产品,采用双陶瓷密封导气系统,模块式结构,便于保养、维修、/p>
性能优点9/p>
?】耐污性:主气阀及换向阀的双高分子陶瓷片结构,使隔膜泵不但工作寿命长、更可靠,而且更能容忍“脏”的压缩空气:/p>
?】抗氧性:泵体所有材料表面均进行防腐处理,无毒;
?】流量大:所有腔体均进行改良设计,以实现流量最大化:/p>
?】轻量化:泵的体积小、重量轻,移动方便;
?】通用性:BSK气动隔膜泵在一定的条件下可实现多泵串联使用,以满足用户的扬程需要;
?】BSK泵具备超低压启动的能力(1.5KG或以下的压力即可启动)、/p>
BSK另外一款产品是针对粉体输送的专用隔膜泵,是用来输送固体粉末状物料的,与输送液体的隔膜泵不同。固体粉末状物只有在保持半流动状态下才不至于在泵腔体内被压缩成近似固体的块状导致输送失败、/p>
因此,粉体输送专用隔膜泵系统需堆加一组特殊的阀,在每个泵循环中,根据一定的时间顺序,将压缩空气同时引入泵的腔体,使在粉体的泵送过程中保持流动状态、/p>
产品优点9/p>
?】粉体输送泵替代效率低下的手工粉末输送方式,可直接用于生产工艺,降低空气污染和原料浪费;
?】粉体输送泵采用封闭输送,保证人身安全;流化气体和驱动气体可以分离,避免物料空气接触氧化和潮解:/p>
?】粉体输送泵设计有专利的气流诱导系统,防止粉末突然喷发现象;
?】粉体输送泵系统经济,简单即装即用,泵体轻便,可以随处移动使用、/p>
粉体输送泵可广泛应用于多种干燥粉末,如煅制氧化硅,白炭黑,黑炭黑,碳纳米管,钛白粉、淀粉、膨胀云母石等非矿行业的粉末;各种颜料,塑料行业的增塑剂,阻燃剂,丙烯酸树脂,硅树脂等等有机粉;精细化工,医药原料及中间体生产行业以及所有具有流动性的粉末输送、/p>
广州派莎克流体设备技术有限公司是一个来自美国知名品牌,为客户提供先进流体设备服务和解决方案的企业。为更好的服务在亚太地区的客户,BSK中国已经顺利地成立于中国广州美国工业园区内、/p>
BSK作为一家专注解决流体输送的企业,发明了双陶瓷阀气阀系统,独有的专利技术和保姆式服务,高品质、适用领域广和极好的稳定性,得到客户的高度评价、/p>
BSK以其敏锐的洞察市场能力和技术发展创新的产品和解决方案,产品广泛地应用于石油化工,精细化工,食品饮料,制浆造纸,污水处理,陶瓷,制药,涂料,电子,船舶,市政,半导体及一般工业流体传输等等各个行业?nbsp;
▼客户案侊/strong>
参考来源:
[1]文全?牛文??气动隔膜泵常见故障原因分析及处理[J].中国设备工程,2018.09:(74-75)
[2]宋香?气动隔膜泵工作方法介绍[J].凿岩机械气动工具,2020.02:(43-48)
