产品信息/ PRODUCT INFORMATION

FGSWM型汽水混合器是我公司开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明，该产品使用效果良好、�/span>

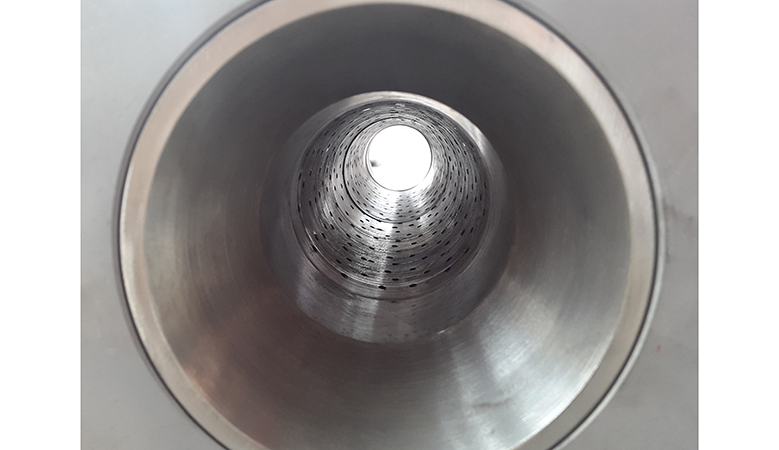

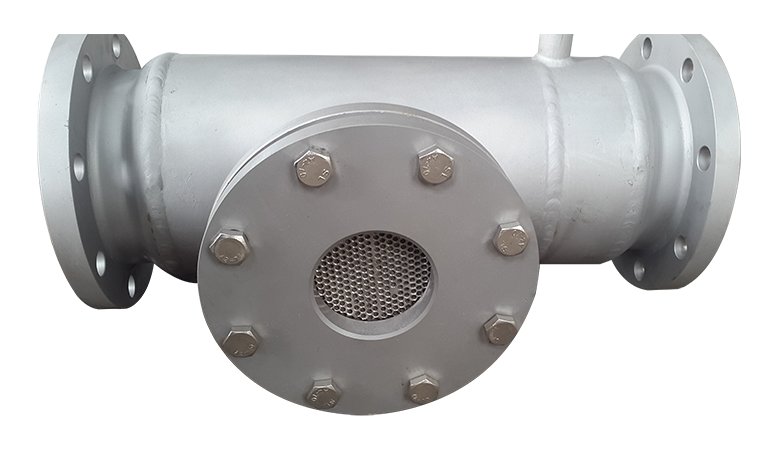

该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的、�/span>

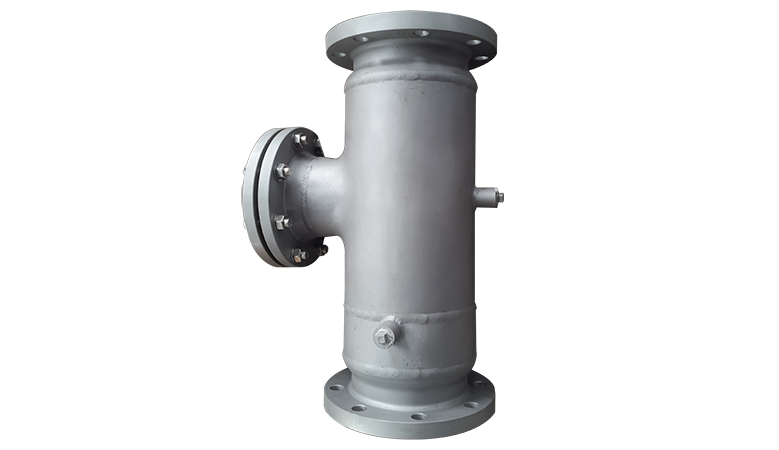

FGSWM-16

汽水混合器—FGSWM-16

汽水混合器—FGSWM-16

汽水混合器—FGSWM-16

工艺参数/ PROCESS PARAMETES

序号			项目			单位			参数
1			容器类别			-			I
2			设计压力			Mpa			0.8
3			工作压力			Mpa			0.7
4			设计温度			ℂ�/td>			175
5			工作温度			ℂ�/td>			170
6			介质			-			蒸汽
7			介质特�?/td>			-			无毒非易爅�/td>
8			主要受压元件材料			-			S304
9			腐蚀裕量			mm			0
10			全容�?/td>			m³			0.017
11			设备质量			Kg			140

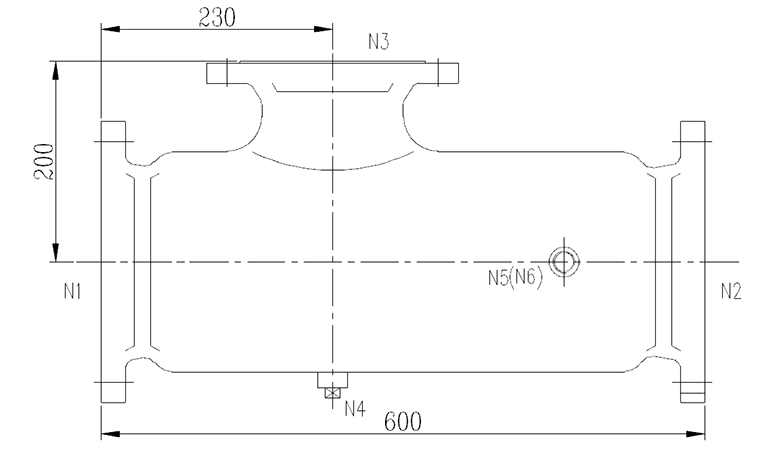

外观尺寸/ OUTSIDE DIMENSIONS

汽水混合器—FGSWM-16

序号

公称尺寸

公称压力

连接标准

法兰

密封靡�/td>

用逓�br/>

N1

150

10

JIS B 2220-2012

PL

FF

进水叢�/td>

N2

150

10

JIS B 2220-2012

PL

FF

出口

N3

125

10

HG/T20592- 2009

WN

RF

蒸汽进口

N4

1/2"

GB/T14626- 1993

RP1/2"

内螺纸�/td>

备用叢�/td>

N5

1/2"

GB/T14626- 1993

RP1/2"

内螺纸�/td>

备用叢�/td>

N6

1/2"

GB/T14626- 1993

RP1/2"

内螺纸�/td>

备用叢�/td>
