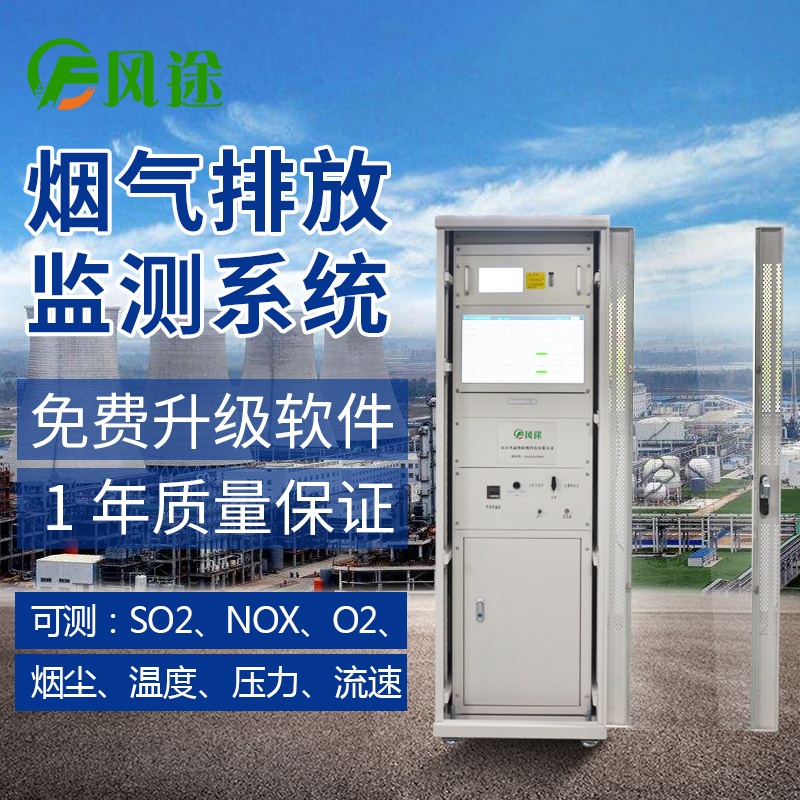

烟气排放自动监测设备

根据贵方提出的测量需求，风途科技所推出的烟气排放连续监测系统可以连续监测SO₂、NO_X�?₂（标准、湿基、干基和折算)、颗粒物浓度、烟气温度、压力、流速等多项相关参数，并统计排放率、排放总量等。从而对测量到的数据进行有效管理、�/p>

系统由气态污染物（SO₂、NO_X�?₂等）监测、颗粒物监测、烟气参数（温度、压力、流速等）监测及数据采集与处�?个必选子系统组成、�/p>

气态污染物监测采用抽取式冷凝法+磷酸滴定法预处理，其原理是利用紫外差分法测量烟气中的SO₂、NO_X含量，通过电化学法测量湿氧含量，然后通过干湿转化计算出SO₂、NO_X�?₂的干烟气浓度，磷酸滴定发预处理可以有效减小冷凝除水时SO2的吸附损失，提高测量准确度、�/p>

颗粒物监测采用抽取式测量法，烟气的温度采用温度传感器测量，烟气压力采用压力传感器测量，烟气流速采用皮托管测量；将所有的测量信号送入数据采集与处理系统、�/p>

输出处理系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门的数据系统通讯的要求、�/p>

000011　项目执行标准

本系统的设计、制造、验收规范主要按下列标准和技术规范进行：

u GB3095�?996 《大气环境质量标准《�/p>

u GB13223-2003 《火电厂大气污染物排放标准《�/p>

u GB18485-2007 《生活垃圾焚烧污染物控制标准《�/p>

u HJ/T75-2007 《火电厂烟气排放连续监测技术规范《�/p>

u CJJ90�?002 《城市生活垃圾焚烧工程技术规范《�/p>

u CJ/T118�?002 《城市生活垃圾焚烧炉技术规范《�/p>

u HJ/T76-2007 《固定污染源排放烟气连续监测系统技术要求及检测方法《�/p>

u GB16297-1996 《大气污染物综合排放标准《�/p>

u GB/T16157-1996 《固体污染源排气中颗粒物测定与气态污染物采样方法《�/p>

u GB9078-1996 《工业炉窑大气污染物综合排放标准《�/p>

u GB 3095-1996 《环境空气质量标准《�/p>

u GB12519-1990 《分析仪器通用技术条件《�/p>

000012　项目方案

000012.1　测量项目

? SO₂、NO_X、O₂、烟尘、温度、压力、流逞�/p>

000012.2　测量方法

? 烟气采样方法：抽取式冷凝泔�/p>

? SO₂、NO_X监测方法：差分光学吸收光谱法（磷酸滴定法预处理）

? O₂监测方法：电化学泔�/p>

? 烟尘测量方法：抽取式测量泔�/p>

? 温度测量方法：温度传感器

? 压力测量方法：压力传感器

? 流速测量方法：差压法（皮托管）

2. 系统总则

本系统设备的功能设计、结构、性能、安装和试验等方面的技术要求，均符合国家有关环境保护标准要求，满足中华人民共和国环境保护行业（HJ/T75-2007、HJ/T76-2007）标准要求、�/p>

本公司的CEMS系统由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统及数据采集与处理子系统组成，其中气态污染物监测子系统和数据采集与处理子系统安装在标�?9英寸机柜内。系统组成如下图９�/p>

图一、CEMS系统组成国�/p>

? 气态污染物监测子系统：由取样单元、预处理单元和分析单元等组成、�/p>

? 颗粒物监测子系统：采用抽取式烟尘监测仪、�/p>

? 烟气参数监测子系统：采用皮托管测流速，压力传感器测压力，温度传感器测温度，烟气湿度采用高温电容湿度传感器测量、�/p>

? 数据采集与处理子系统：由数据采集器、工控机、显示器和系统软件等组成、�/p>

根据客户需求不同对上述子系统进行裁剪、�/p>

图二、CEMS系统安装示意国�/p>

3. 系统组成

3.1 气态污染物监测

3.1.1 取样和预处理单元

样气在取样泵的抽力下由取样探头取出。样气中的绝大部分颗粒物被取样探头中的过滤器滤除，滤除后由伴热管线输送到制冷系统冷凝除水，送至分析单元进行分析。其中根据超低系统中普遍存在湿度大、SO2小等特点，为了减少SO2的吸附损失，预处理系统采用比较可靠简单的磷酸滴定法，在冷凝器预处理中加入5%以上的磷酸溶液，使得冷凝水始终处于酸性状态，减少SO2的吸附损失，提高测量精度。冷凝下来的水经排水系统排掉。由控制单元实现反吹、标定、制冷温度报警提示等功能，并显示系统的各种工作状态、�/p>

预处理系统中采用一级快速冷凝除水，确保气体组分不变。采用二级精细过滤，确保气体测量室不被污染，从而提高分析仪的使用寿命。下图即为气态污染物监测系统流程图、�/p>

3.1.2 气体分析�?/strong>

� 器：紫外光谱气体分析�?/p>

� 号：HF-UVA-100

测量原理：差分光学吸收光谱技�?DOAS)

测量原理

紫外光谱气体分析仪是基于多通道光谱分析技�?OMA)和差分光学吸收光谱技术（DOAS）的气体分析仪器。光源发出的光束汇聚进入光纤，通过光纤传输到气体室，穿过气体室时被待测气体吸收后，由光纤传输到光谱仪，在光谱仪内部经过光栅分光，由阵列传感器将分光后的光信号转换为电信号，获得气体的连续吸收光谱信息。仪器根据此光谱信息采用差分吸收光谱算法（DOAS）及�?小二乘算法（PLS）处理，得到被测气体的浓度、�/p>

?多波段光谱分析技术（OMA（�/strong>

由于各种气体分子在不同波段对光波有不同的吸收，通过对气体吸收后的连续光谱的分析，实现了多种气体的同时测量、�/p>

紫外光谱气体分析仪采用紫外波段的光源和传感器，用来测量在紫外波段对光波有吸收的气体的浓度，比如SO2、NO、NO2等气体、�/p>

?差分光学吸收光谱技术（DOAS（�/strong>

DOAS的核心思想是将气体的吸收光谱分解为快变和缓变两个部分。快变部分与气体分子的结构和所组成的元素有关，是气体分子吸收光谱的特征部分；缓变部分与烟尘、水汽、背景气体的干扰，以及测量系统的变化等因素有关，是干扰部分。DOAS采用快变部分计算被测气体的浓度，测量结果不受干扰，准确性高、�/p>

紫外光谱气体分析仪采用独特的DOAS算法和PLS算法相结合的处理方式，消除了烟尘、水汽、背景气体的干扰，同时也消除了测量系统波动对测量结果的影响，保证了测量的准确性和稳定性、�/p>

技术指�

SO2�?�?0�?00ppm（可根据买方需求定制）

NO� 0�?0�?00ppm（可根据买方需求定制）

精确度：�?#177;2%

线性误差：�?#177;2%F.S.

零点漂移：≤��2%F.S./7D

量程漂移：≤��2%F.S./7D

响应时间：≤30s

其他

O2测量 电化学，0�?5%，≤��2%F.S.

电源�?20VAC �?0Hz

环境温度限制�?10�?0ℂ�/p>

通讯接口�?路RS232�?路RS485/RS232

数字接口�?路继电器输出�?路二进制输入

模拟接口�?�?�?0mA输出�?�?�?0mA输入

仪表特点

?可靠性高

采用寿命�?0年的脉冲氙灯作光源，采用固化光谱仪，无运动部件，可靠性高、�/p>

?组合式气体室设计

组合式气体室设计使得光谱调节简便，提高光谱强度、�/p>

?测量精度高、稳定性好

采用DOAS（差分光学吸收光谱）算法，测量结果不受烟尘、水分等因素干扰，测量准确度高；同时DOAS算法也消除了由仪器老化引起的误差，测量稳定性好、�/p>

?高度智能化、数字化

内置多块高性能处理器，处理器间采用高速数据总线通讯技术，各模块具备强大的数字化配置和检测功能；操作简单、使用方便、�/p>

?丰富的用户接叢�/strong>

提供丰富接口，可方便集成到各类控制和监测系统。可通过RS485和RS232等通信方式组建无线或有线网络，为仪器的日常操作、维护和管理提供便利、�/p>

?与常见分析仪的对毓�/strong>

� �?/span>	HF-UVA-100	非分光红外（NDIR（�/span>
光谱范围	全息光栅分光，二极管阵列检测器，完整的连续吸收光谱	非分光，带通滤光片，测量特征波长处吸收
波长分辨玆�/span>	高，0.6nm	低，20-30nm
线性响库�/span>	高波长分辨率保证线性响库�/span>	较大的滤光片通带宽度导致对气体浓度非线性响库�/span>
测量动态范図�/span>	大，适合脱硫前后同时测量	導�/span>
烟气湿度影响	不受烟气湿度的影哌�/span>	湿度和滤光器件影响标定结枛�/span>
标定周期	宽连续光谱、高波长分辨率，标定周期镾�/span>	标定周期�?/span>
抗干扰能劚�/span>	很强，宽连续光谱和高波长分辨率消除了颗粒物、水分、背景气体的干扰	弱，特别容易受水分干�?/span>
可靠�?/span>	内部无任何移动部件，可靠性好	有斩波器等移动部件，影响运行可靠�?/span>

3.1.3 分析系统

分析系统由：

? 取样单元（探头、过滤器、温控器）；

HF-CEMS-1000系统的采样单元主要由采样探头和伴热管线组成。按照国家规范将采样探头安装在烟道（或烟囱）的适当位置，采集烟道中的气体，并通过伴热管道将气体运送到位于机柜内部的加热盒中。为保证测量结果的准确，采样探头和伴热管线都采用电伴热的方式，可以将气体保持在设定的温度，以防止气体中水分凝结，伴热管线长度可根据买方实际需要来定制、�/p>

? 预处理单元（取样泵、除湿、细过滤、排水等）；

烟气经过高温采样探头和伴热管到达预处理系统，预处理系统经过采样球阀切换进入冷凝器进行汽水分离，冷凝水通过蠕动泵及时排出，经过冷凝器的冷凝除水，在经过三级精细过滤器进行除尘过滤，处理过的洁净的无尘无水的样气进入烟气分析仪进行分析测量、�/p>

? 分析单元（SO2 、NO、NO2、O2）；

? 信号输出� SO2、NO、NO2、O2浓度、量程转换、标定状态、故障状态等）；

? 其它（气路、电路等）；

? 分析仪器柜：1800��530��730MM（高*�?宽） 、�/p>

3.2 颗粒物监浊�/strong>

仪器：抽取式烟（粉）尘测量仪

型号：LFS1000-MO垊�/p>

测量原理：激光抽取式

技术参数表９�/p>

工作原理	激光前向散射测量原琅�/span>
测定对象	工业废气、烟尗�/span>
机械特�?/span>	主机外壳：全金属外壳
	主机尺寸�?670��750��600 mm (H��W��D)
	� 量：�?20Kg
	防护等级：系统IP55，电子部件IP65
光学特�?/span>	工作波长�?50��20）nm
测量性能	mg/m3
	零点漂移�?#177;2%F.S./24h 量程漂移�?#177;2%F.S./24h
	示值误差：��2%F.S.
	检 � 限： 0.01mg/m3 烟道直径：（0.3�?0）米
测量条件	烟道流速：�?�?0）m/s：�/span> 烟道压力�?5Kpa�?Kpa 烟气湿度�?0mg/m3 防堵反吹：自动，反吹时间间隔可设�
主机供电要求	电压220VAC，功�?KW
工作环境	工作温度� �?0℃～�?0ℂ�/span>
接口特�?/span>	模拟输出�?4~20)mA
	数字接口：RS485

执行标准：HJ/T 76-2007 固定污染源排放烟气连续监测系统技术要求及检测方�?

产品性能特点９�/p>

采用同点测速、采样一体化探头，支持精确的等速采样、�/p>

支持四参数同时输出：烟道温度、烟道压力、烟道流速、烟道浓度、�/p>

仪器采用多种先进技术。包括：相关噪声对消技术、激光发射功率稳定技术、极低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术，提供快速、可靠和准确的定量烟尘排放数据、�/p>

独有自动校准**技术，实现零点和满量程自动校准。系统每24小时自动进行零点校准和满量程校准。同时支持手动零点校准和自动零点校准、�/p>

采用射流技术，从烟道中抽取部分烟气，结构紧凑、安装简单、抗雷击、抗恶劣环境、成本低、维护量小、�/p>

烟气采样、传输过程进行连续加热恒温，防止传输过程湿烟气冷凝产生的测量误差、�/p>

采用智能技术，具备显示功能，可实时显示各项测试数据、故障提示，方便现场调试与检修、�/p>

独有设备运行状态提示、温度异常、参数异常提示、�/p>

断电自保护功能，断电后利用备用电池供电，关闭阀门，保护内部结构、�/p>

3.3 烟气参数监测

3.3.1温压流一体化探头（温度、压力、流速）

温压流一体化探头测量装置的结构主要包括微差压变送器、静压传感器、热电阻（或热电偶）、皮托管、反吹电磁阀、温度压力补偿等。其测量原理是：一次取压元件采用传统的皮托管测量方式，在正确安装后，皮托管的全压、背压取压管将检测到的动压与静压分别传递到差压变送器，差压变送器将动压与静压之差转换�?~20mA 开方比例电流传送给配电箱数据采集模块，CEMS机柜内的计算机进行数据处理、�/p>

皮托管内外表面均做了特殊处理，可有效避免烟气腐蚀并减少粉尘粘附。反吹电磁阀主要用于脏污气体（如锅炉排放的烟气）测量时的系统反吹：当探头检测孔粘附﹑积淀灰尘污物时，电磁阀定时或按预定程序开启，将压缩空气同时接入两个取压管进行吹除作业，正常测量时电磁阀则处于关断状态、�/p>

技术特炸�/strong>

l 可实时测量烟气的温度、压力、流速，通过3路模拟信号两线制4~20mA输出、�/p>

l 自动定时对皮托管的动压和静压端进行反吹、�/p>

l 测量精度高、可靠性好、可长期连续工作、�/p>

l 安装和接线方便、维护量低、�/p>

技术指栆�/strong>

? 量程：线性输�?-30m/s：�/p>

? 输出信号�?~20mA 两线制；

? 测量精度�?#177;2%F.S.：�/p>

? 校验频率�?2 个月：�/p>

? 响应时间９�1s：�/p>

? 差压（温度、压力）变送器电源�?4VDC，两线制：�/p>

? 差压变送器过压极限�?.0MPa�

? 皮托管材质：304�?16L不锈钢；

? 常闭反吹电磁阀电源�?20VAC�?0Hz�

? 皮托管插入长度：500~2000mm 可选；

? 压力变送器量程�?5~+5kPa ：�/p>

? 温度变送器量程�?~300℃；

? 介质温度范围�?40~500℃；

? 环境温度�?40~85℃；

? 贮存温度�?~50℃；

? 贮存湿度�?~85%RH、�/p>

? 安装法兰：DN50：�/p>

? 材质：SUS316L
