泵吸式油烟在线监测设夆�/strong>应用领域

� 餐厅、饭店、机关食堂等餐饮业单位排放的烹饪油烟参数（浓度、温度、湿度、气压）的在线监测、�/p>

� 工业中非食用油烟排放参数（浓度、温度、湿度、气压）的在线监测、�/p>

� 其他场合如实验室各种油烟实验的油烟参数（浓度、温度、湿度、气压）的测量、�/p>

� 检测含油烟成分气体的各种场所、�/p>

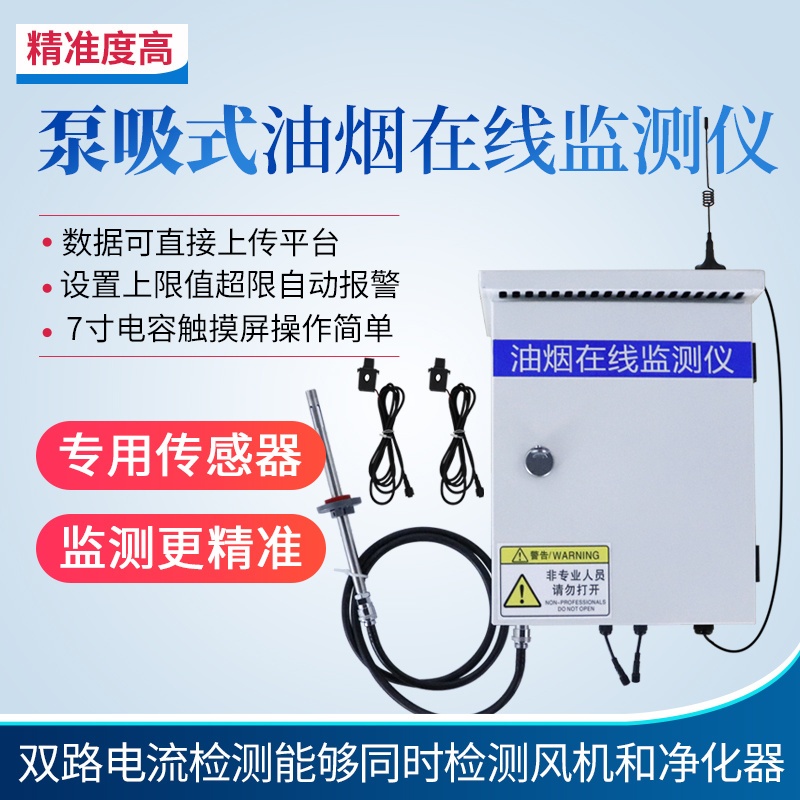

1.泵吸式油烟在线监测设夆�/strong>系统概述

YY-1000是我司响应国家对餐饮行业油烟进行监管，所设计的一款油烟在线监测仪。能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量，并上传我司免费的监控平台或政府监控平台、�/span>

为了防止商家净化器或风机不启动，还可通过电流互感器采集两路电流信号，监控净化器或风机是否真实启动。为方案安装人员操作，整机采�?span>7寸电容触摸屏，全中文界面设置简单易懂。主机带月�/span>1�?/span>GPRS(可逈�/span>4G)通信接口，可插入普通物联卡进行数据上传，有手机信号的地方就可以把数据上传出去、�/span>

针对油烟监测现场油烟成分复杂的问题，我司设计了专用的传感器，可精确分析油烟浓度、颗粒物浓度，并且不会受到餐厨中蒸锅、笼屉等产生的大量蒸汽的影响，监测更精准。采用合理的气路设计、先进的油气分离装置，可达到长时间运行免维护�?长可半年维护一次、�/span>

1.1功能特点

n实时监测油烟浓度、颗粒物浓度、非甲烷总烃浓度，并可设置上限值，超限自动报警、�/span>

n2路电流检测，能够同时检测风机和净化器是否工作，可根据风机和净化器功率大小设置检测电流报警值，适应所有功率的风机和净化器、�/span>

n采用开口式电流互感器，不用剪断风机或净化器线缆即可测量、�/span>

n可设置三个独立的工作时间段，时间段内超限才报警，时间段外超限不报警、�/span>

n1�?/span>GPRS(可逈�/span>4G)通信接口赠�?/span>1年物联卡，数据可直接上传我司提供的免费云平台、政府油烟监控平台或客户的平台、�/span>

n7寸电容触摸屏操作简单。全中文操作界面，美观大方、�/span>

n交流220V供电�?/span>IP65防护等级，可常年工作于室外，不惧淋雨日晒、�/span>

1.2技术参�?/span>

参数名称	说明	GPRS无线
油烟倻�/span>	数值分辨率0.01mg/m3	0~40mg/m3
非甲烷总烃	数值分辨率0.01mg/m3	0~30A
净化器电流检浊�/span>	电流检浊�/span>	-20~80ℂ�/span>
监测仪工作温�?/span>	指主机电路的工作温度	≣�/span>24W
供电	标准供电电压交流220V2.应用方案介绍 油烟在线监测仪通过采样头采集气体，预处理后进行气体成分分析。采集风机电流判断风机状态开关，采集净化器电流判断净化器开关状态，并将油烟浓度、颗粒物浓度、非甲烷总烃浓度数据通过GPRS默认上传至我司监控平台，也可上传至我司给用户部署的平台或政府平台、�/span>

2.应用方案介绍

泵吸式油烟在线监测设夆�/strong>通过采样头采集气体，预处理后进行气体成分分析。采集风机电流判断风机状态开关，采集净化器电流判断净化器开关状态，并将油烟浓度、颗粒物浓度、非甲烷总烃浓度数据通过GPRS默认上传至我司监控平台，也可上传至我司给用户部署的平台或政府平台、�/span>
