产品详情
端接结构波导同轴转换?/div>

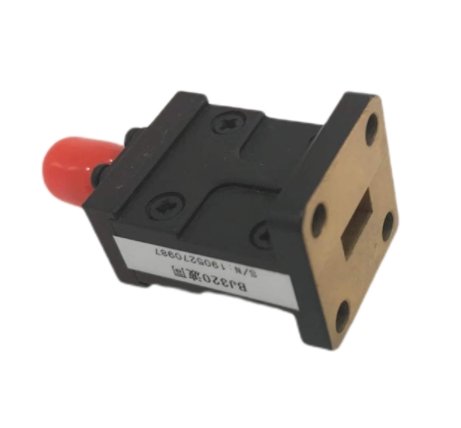

端接结构波导同轴转换器的图片
参考报价：
面议
品牌９/dt>
成都欧拉
关注度：
239
样本９/dt>
暂无
型号９/dt>
端接结构波导同轴转换
产地９/dt>
四川
信息完整度：
典型用户９/dt>
暂无
认证信息
高级会员 1平/div> 称： 成都欧拉微波元器件有限公号/b>
证：工商信息已核宝br /> 访问量：10009
手机网站
扫一扫，手机访问更轻杽/div>
产品分类

矩形波导魔T

矩矩波导过渡

矩形波导吸收式滤波器
公司品牌
品牌传达企业理念
成都欧拉
友情链接
产品简今/div>

产品概述:

　　产品广泛用于微波测量、微波设备、微波系统和微波工程中，根据同轴输出端的位置分为正交结构和端接结构两大类，有矩形、扁矩形、中等扁矩形、圆形、方形、单脊、双脊等标准波导类型。同轴接头类型有N、TNC、L29、SMA?.5mm?.85?.92mm?.4mm等。N型端接结构波导同轴转换器频率覆盖范围?.32-18GHz;波导规格从BJ3(WR2300)到BJ140(WR62)。在全波导带宽内VSWR?.2(**);VSWR?.15(典型)。具有频带宽、规格品种齐全、电压驻波比和插入损耗低等特点。基本材料为铜材、铝材、表面处理有镀银、镀金、镀镍、钝化、导电氧化等处理方法。产品的外形尺寸，法兰、接头类型、材料、表面处理和电气指标要求均可以按用户要求定制、/p>

产品型号

波导规格

频率＇/span>GHz（/span>

平均功率＇/span>W（/span>

峰值功率（W（/span>

驻波

损耗（dB（/span>

接头

CAWG3NEA10

BJ3(WR2300)

0.32-0.49

350

3

1.2

0.2

N/SMA

CAWG4NEA10

BJ4(WR2100)

0.35-0.53

350

3

1.2

0.2

N/SMA

CAWG5NEA10

BJ5(WR1800)

0.41-0.62

350

3

1.2

0.2

N/SMA

CAWG6NEA10

BJ6(WR1500)

0.49-0.75

350

3

1.2

0.2

N/SMA

CAWG8NEA10

BJ8(WR1150)

0.64-0.98

350

3

1.2

0.2

N/SMA

CAWG9NEA10

BJ9(WR975)

0.75-1.15

350

3

1.2

0.2

N/SMA

CAWG12NEA10

BJ12(WR770)

0.96-1.46

350

3

1.2

0.2

N/SMA

CAWG14NEA10

BJ14(WR650)

1.13-1.73

350

3

1.2

0.2

N/SMA

CAWG18NEA10

BJ18(WR510（/span>

1.45-2.2

350

3

1.2

0.2

N/SMA

CAWG22NEA10

BJ22(WR430)

1.7-2.61

350

3

1.2

0.2

N/SMA

CAWG26NEA10

BJ26(WR340)

2.17-3.3

350

3

1.2

0.2

N/SMA

CAWG32NEA10

BJ32(WR284)

2.6-3.95

350

3

1.2

0.2

N/SMA

CAWG40NEA10

BJ40(WR229)

3.22-4.9

350

3

1.2

0.2

N/SMA

CAWG48NEA10

BJ48(WR187)

3.94-5.99

350

3

1.2

0.2

N/SMA

CAWG58NEA10

BJ58(WR159)

4.64-7.05

350

3

1.2

0.2

N/SMA

CAWG70NEA10

BJ70(WR137)

5.38-8.17

350

3

1.2

0.2

N/SMA

CAWG84NEA6

BJ84(WR112)

6.57-9.99

350

3

1.2

0.2

N/SMA

CAWG100NEA6

BJ100(WR90)

8.2-12.4

200

2

1.2

0.35

N/SMA

CAWG120NEA6

BJ120(WR75)

9.84-15

200

2

1.2

0.35

N/SMA

CAWG140NEA6

BJ140(WR62)

11.9-18

200

2

1.2

0.35

N/SMA

CAWG180KEA6

BJ180(WR51)

14.5-22

10

3

1.2

0.35

K/2.4

CAWG220KEC6

BJ220(WR42)

17.6-26.7

10

3

1.2

0.35

K/2.4

CAWG260KEC6

BJ260(WR34)

21.7-33

10

3

1.2

0.35

K/2.4

CAWG320KEC6

BJ320(WR28)

26.5-40

10

3

1.2

0.35

K/2.4

CAWG400-2.4EC12

BJ400(WR22)

32.9-50.1

10

1

1.4

0.5

2.4

CAWG500-1.85EC12

BJ500(WR19)

39.2-59.6

10

3

1.4

0.5

1.85

CAWG620-1.85EC12

BJ620(WR15)

49.8-75.8

10

1

1.4

0.5

1.85
