一、概?/strong>

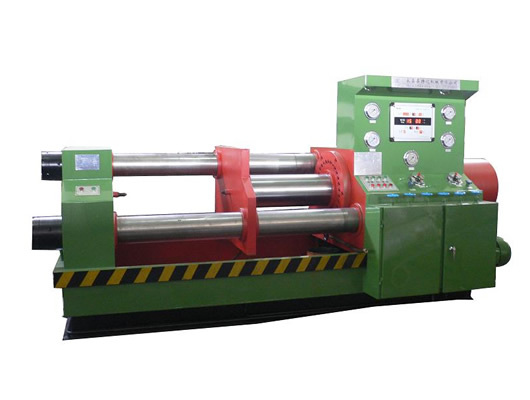

JWT型顶压阀门试压装置是我公司在多年生产阀门检测设备经验的基础上，为解决阀门制造厂、阀门使用等单位对无法兰?lt;J61、J63、Z61>等阀门和法兰式各种类阀门能在一机上进行检测试验的要求，按照《通用阀门的压力试验》和《阀门的试验与检测》的标准规范要求，设计韦J．造顶压式阀门检测设备。本机集液压、机电、试压及液体介质贮存循环使用于一体，具有结构合理、功能完善、操作方便等特点，广泛用于公称通径DNl5-800mm各类高中低压阀门的强度和密封。性能试验?*密封试验压力32.0MPa，强度试?8.0MPa。本设备广泛用于阀门制造业和石油、石化、核电、化工等使用、阀门维修部门等单位的一种先进理想的高压阀门和焊接阀门试验台,主要用于高压阀门强度试验和阀门密封试验、/strong>
二、工作原理及结构
JWT型液压高压阀门试验台集液压，机械、电器、液动供水泵于一体，采用液压油缸压紧。对被试阀门进行性能试验。液压系统是本测试台的动力主源，用于液压油缸驱动和液供水泵的功能执行。液压油缸压紧工作压力是按阀门试验压力等级不同进行调节增?**液压增压压力31.5MPa)。压紧可靠功能满足通径大小和压力等给不同阀门的测试。液动供水泵装置有微压和高中压二档，依照本测试操作顺序，在电器和减压调节阀门的控制下，进行阀门介质压力试验，供水泵压力范?.4-48.0MPa，供压介质防锈水或油液。本测试台底部设置贮存水箱，确保液体介质循环使用、/p>
三 使用注意事项和要
一、设备安装：校好设备安置水平，或用混凝土固定脚螺栓、br /> 二、选用30 40#液压油或20#机械油注入油箱、油量不能低于油位计下限
三、确保对被试阀门不会腐蚀及本机供压介质要求的需要。本机贮水箱液体介质为防锈水或油液，按使用量情况放入贮存水箱
四、接通电源，按油泵起动，检查电机转动方向是否正?顺时针方?，调节油泵压力在5 0MPa进行试机，检查各管路有无泄漏，发现不良现象应立即进行检修
五、测试阀门时，首先根据被试阀门试验要求参照《压紧油缸所需压力对照表》进行试验压力增压调节。严禁增压超高压工作。防止被试阀门变形损坏
六、液动供压泵工作之前，先将减压调节阀调设在相应使用压力位置上，然后进行介质压力工作、br /> 七、贮水箱液体试验介质，要定期更换，对新启用的防锈水或油在使用1个月左右应清洗贮水箱，同时更换防锈水，以后三个月或半年更换一次。八、油箱和滤油器要定期清洗，油箱油液要定期更换油液温度不能超过55~C
九、测试台拉杆表面和活动处，要经常加油，保持润滑使用、/p>
