气溶胶粒度分布采样器是一种多级多孔联级式撞击器， 用作测量空气中各种固体和液体粒子的大小分布情况和总的含量程度� 可广泛用于环境保护、劳动卫生、大气科学等部门作气溶胶含量及其大小分布的采样监测以及有关科研部门作气溶胶的采样研究，为评价环境空气污染的程度及其治理措施提供科学依据�

ETW� 3 �气溶胶粒度分布采样器

本采样器�?*特点是能同时测定出气溶胶的数量及其粒子大小分布，此两参数是判定空气状况所缺一不可的。本采样器的捕获率高，结构牢固，性能稳定，使用方便�

本采样器是模拟人体呼吸道的解剖结构及其空气动力学特征，采用惯性撞击原理，将悬浮于空气中的粒子，按其空气动力学等效直径的大小，分别收集在各级采集板上，然后通过称重或进行物理、化学、放射学性质分析，以评价环境气溶胶对人类健康的危害程度�

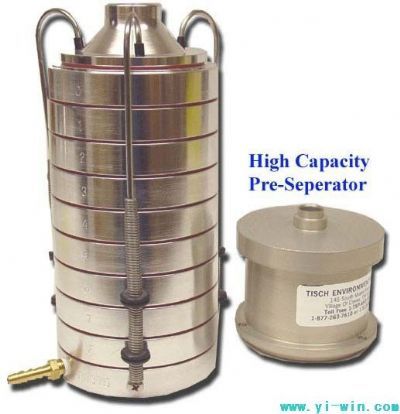

整套仪器由撞击器 、采集板、前分离器、主机（流量计）及三脚架组成�

1 � 撞击� 撞击器是由八级铝合金圆盘及一级过滤器构成，圆盘间有密封胶圈，用三个弹簧挂钩固定在一起，每个圆盘上有 400 个成环形排列，逐级减小，尺寸精确的喷孔，空气抽入时，由于孔径逐级减小，气流速度逐级增高，不同大小的粒子按空气动力特征分别撞击在相应的采集板上，每级收集到的粒子大小范围取决于该级的喷孔速度和上级的截阻状况。第八级是备用过滤器，可�?#934; 80mm 滤膜，没有收集到的亚微米粒子被滤膜捕获�

2 � 前分离器 在含� >10 �� m 粒子的环境中采样，必须使用前分离器，以便防止粒子的反弹和重复输送。前分离器是一个有�� 12.8mm 的进气管和三个出气管的撞击室。这种设计能大大降低涡流，并且收集到几克重粒子情况下，也不过载�

3 � 主机 28.3L/min 采样流量由一个连续运转的抽气机提供，由流量调节旋钮的控制采样流量，玻璃转子流量计指示流量� 8级环境取样系统含以下部件�

? 8铝孔�

? 系列不锈钢收集盘

? 备份81毫米滤镜�

? 11硅胶O型圈垫片

? 真空�

? 便携�

特性：

? 大容量预撞击器确保了精确的大颗粒分离

? 高取样流� 28.3 ALPM

? 颗粒范围 >9nm to <0.3nm

? 可选的体积流速控制真空泵系统

? 耐腐蚀和耐磨合金铝，硅酮密封�

? 消除粒子的反�

? 收集效率高，准确可重�

? 气动颗粒分离�?）粒�

? 81毫米易于处理样品基板和分析天平称�

? 符合美国联邦标准撞击采样器标准，符合可吸入环保局�?非吸入组分OSHA� EPA and ACGIH 标准

STAGE MICROMETER CUT-POINT OPERATING AT 28.3 lpm

Pre-Seperator 10.0 and above

0 9.0

1 5.8

2 4.7

3 3.3

4 2.1

5 1.1

6 .7

7 .4

Shipping Info. Size: 8" x 23" x 13" Weight: 21 lbs.
