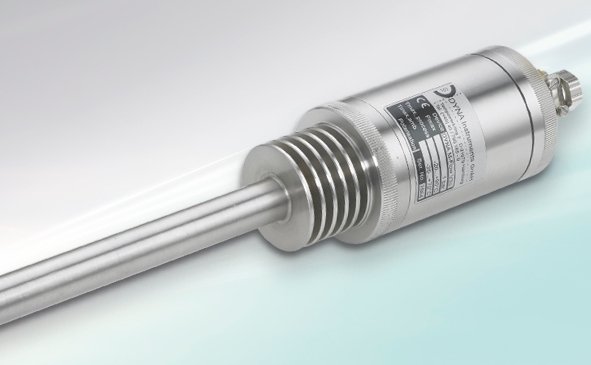

DYNA M-flow

基于微波技术的流量测量设备

适用于所有气体传输系统和自由落体过程

在线测量

简易的安装和调诔�/p>

非接触与集成式测野�/p>

灵敏度可谂�/p>

可靠性，长期稳定�?/p>

设计紧凑

DIN-导轨发射器与 COM-前置接口相连

电隔离RS485-接口

**电缆连接长度可达1200籲�/p>

模拟输出，脉冲输出，RS232, RS485，继电器报警

配备�?*微波技术的DYNA M-flow系列产品用于金属传输管道中流体的流量测量。此系列产品适用于所有类型的粉剂，灰剂，固体颗粒物，并可实现公斤/小时 � �?小时的大范围测量。DYNA M-flow系列产品也同样适用于气体传输设备与自由落体过程的在线测量、�/p>

DYNA M-flow系列产品的测量方法是基于多普勒效应的物理原理。安置要传输管道上的传感器发出一个微波电磁场。传输管道内流动的固体颗粒物经过此微波电磁场时，电磁波会被反射同时被传感器接收。通过分析反射频率以及振幅改变可以确定流体的流动信息。而对于固定颗粒物如沉积物则不会被监测到、�/p>

设计结构

DYNA M-flow系列产品是由一个圆柱形传感器，一个焊接口，一个导轨发射器，和DYNAvisual 的PC软件组成、�/p>

过程连接是通过焊接实现，其焊口是一个直径为18mm的贯通开口。这样可以实现设备与传输管道垂直的安装方式。此方式可以很好地适用于自由落体传输和气体传输、�/p>

传感器单元通过4根电缆与发射器连接。它可以提供模拟量输出，脉冲输出，报警输出以及RS232和RS485两个接口输出、�/p>

设备的调节和准校可以通过DYNAvisual 软件实现。准校过程允许同时执行一个或多个参考量、�/p>

测量值以模拟信号或数字信号的形式被传输。对于数字传输的情况，发射器前端可以提供一个COM接口（如与笔记本电脑连接）或 RS485接口（如连接到PLS）、�/p>

密度和速度测量

对于测量可变速度的流体流量（如气体传输设备）我们建议DYNA M-flow系列与速度测量设备DYNAvel系列结合使用、�/p>

传感器技术数�?br/>

材质	天线	不锈� 1.4571 (AISI 316 Ti)
	绝缘	聚酰� (PA 6.6)
	工艺连接�?/td>	焊接, 不锈� 1.4571 (AISI 316Ti)
环境条件	温度	-20 °C ... +70 °C (-4 °F ... +158 °F)
	防护等级	IP 65 (EN 60529)
	电磁兼容�?/td>	依据 EN 61326-1

处理器单元技术数�?br/>

	设计	DIN-导轨 22.5 mm
	供电电压	18...31 V DC, 3 W
环境条件	温度	+10 °C ... +60 °C (+14 °F ... +140 °F)
	防护等级	IP 30 (EN 60529)
输出	模拟	0,4 ... 20 mA (负载 < 750 Ω )
		0,2 ... 10 V
	数字	脉冲集电极开�?/td>
		继电器报� 30 V AC/DC; 0.5 A
	接口	RS 232 � RS 485

生产工艺数据

工艺条件	温度	** 90 °C (194 °F)
	压力	** 40 bar (570 lbs)
	物料粒度	0,01 μm ... 20 mm
	管道内径	** DN 300
	流量	*� 1 kg/h
