Jenoptik可提供各种场镜和扩束镛�/span>。Jenoptik开发了JENar?F-theta场镜＋�/span>用于中等和高功率激光微加工、�/span>波长范围丹�/span>1080nm�?/span>266nm、�/span>

针对高功率和短脉冲激光器的应�?/span>＋�/span>我们开发了全熔融石英镜头的Silverline?F-theta产品系列、�/span>当与我们的扩束镜一起使用时＋�/span>光束扩展可达10倌�/span>、�/span>可集成到各种光学系统�?/span>、�/span>

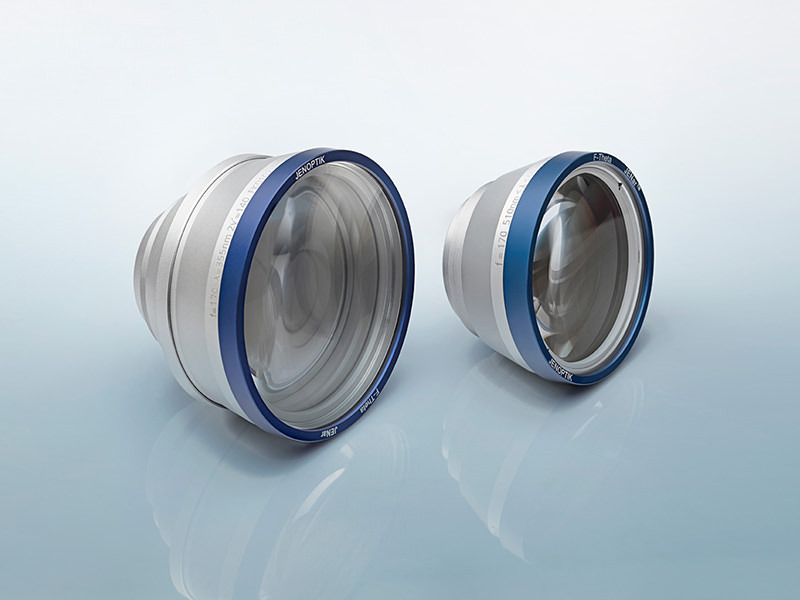

Silverline? F-Theta镛�/span>

波长范围	透镜型号	焦距	扫描场对角线	**全对角扫描角�?/td>	用于2轴扫描的1/e2处的**光斑尺寸	�?/span>1/e2处的焦点尺寸
[nm]		[mm]	[mm]	[ �� ]	[mm]	[��m]
1030...1080	017700-025-26	160	110	40	14	22
	017700-026-26	255	161	36	20	25
900...1100	601787NEW	160	110	40	14	19
	601804NEW	255	161	36	20	21
355	017700-402-26	103	71	40	9	8
	017700-406-26	255	240	54	10	17
	017700-405-26	510	431	51	14	24
	586840NEW	170	140	50	10	11
266	017700-601-26	103	71	40	9	6

a1建议镜子间距	a2第二个镜子到法兰的距禺�/span>	远心�?/span>(只有F-Theta |带扫描仪)	后表面到机械表面的工作距禺�/span>(包括窗口)	安装螺丝	选配窗口型号
[mm]	[mm]	[ �� ]	[mm]
17	40	5.2 | 5.4	184	M85x1	576225
25	48	7.2 | 7.4	303	M85x1	576225
17	40	5.2 | 5.4	182	M85x1	602021
25	48	7.2 | 7.4	302	M85x1	602021
14	47	2.4 | 2.8	135	M85x1	576239
13	42	12.7 | 12.7	314	M85x1	579878
14	42	18.2 | 18.2	609	M85x1	576241
13	42	4.8 | 4.8	236	M85x1	610826
14	46	2.6 | 2.9	133	M85x1	610812

JENar?F-theta镛�/span>

波长范围	透镜型号	焦距	扫描场对角线	**全对角扫描角�?/td>	用于2轴扫描的1/e2处的**光斑尺寸	�?/span>1/e2处的焦点尺寸
[nm]		[mm]	[mm]	[ �� ]	[mm]	[��m]
1030...1080	017700-024-26	100	93	54	10	19
	017700-003-26	125	80	37	15	16
		125	93	43	15	16
	601926NEW	125	80	37	15	16
	017700-019-26	160	170	60	10	31
	601914	160	170	60	10	31
	017700-018-26	170	170	57	14	24
	017700-017-26	255	239	53	20	24
	601948NEW	255	239	53	20	24
	017700-022-26	347	354	58	16	46
	017700-009-26	350	452	71	15	45
	017700-021-26	420	420	57	15	55
532	017700-209-26	100	90	53	10	10
	017700-202-26	102	75	43	15	7
	017700-203-26	108	75	40	15	7
		108	86	46	15	7
	017700-206-26	170	160	54	14	12
	017700-205-26	255	233	52	20	12
	017700-208-26	330	347	58	16	23
	017700-207-26	420	420	57	15	27
355	017700-401-26	53	24	24	10	3.5

a1建议镜子间距	a2第二个镜子到法兰的距禺�/span>	远心�?/span>(只有 F-Theta | 带扫描仪)	后表面到机械表面的工作距禺�/span>(包括窗口)	安装螺丝	选配窗口型号
[mm]	[mm]	[��]	[mm]
13	43	8.7 |9.1	87	M85x1	576230
18	38	4.9 |5.1	155	M85x1	575267
18	28	7.2 |7.4	155
18	38	4.9 |5.1	155	M85x1	602019
13	43	17.1 |17.2	178	M85x1	576230
13	43	17.1 |17.2	178	M85x1	576234
17	41	11.6 |11.7	194	M85x1	575267
25	39	14.3 |15.0	291	M85x1	575267
25	39	14.3 |15.0	291	M85x1	602019
17	41	18.7 |18.7	404	M85x1	575267
23	25	23.7 |24.0	395	M85x1	610826
17	41	18.7 |18.8	501	M85x1	575267
13	43	7.7 |7.8	95	M85x1	576232
18	36	4.1 |4.9	133	M85x1	576228
16	39	4.9 |5.1	132	M85x1	599379
16	31	7.1 |7.3	132
17	41	10.9 |11.0	195	M85x1	576228
25	39	14.2 |14.3	294	M85x1	576228
17	41	18.4 |18.4	384	M85x1	576228
17	41	19.3 |19.3	485	M85x1	576228
13	46	0.4 |1.5	65	M85x1	576243
