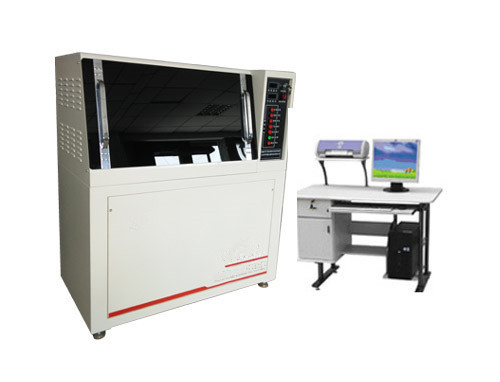

绝缘材料电压击穿试验朹�/strong>LJC-50KV(5万伏)

满足标准９�/span>GB/T 1408-2006绝缘材料电气强度试验方法

GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试骋�/span>

GB/T3333电缆纸工频电压击穿试验方泔�/span>

HG/T 3330绝缘漆漆膜击穿强度测定法

GB/T 12656电容器纸工频电压击穿试验方法

ASTM D149固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

一、适用范围及功胼�/span>

主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试、�/span>

本仪器由电脑控制，是我公司自主研发的全新第二代介电击穿检测仪器，本仪器电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内ling先地佌�/span>（是国内 能达到此功能的厂宵�/span>（�/span>，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据、�/span>

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠、�/span>

二、软件功胼�

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲纾�/span>

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打�?/span>

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试骋�/span>

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数倻�/span>

08、试样设置：可对不同标准的试样参数灵活设�?/span>

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影哌�/span>

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

三、技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50 KV ;

直流 0�?0 KV

03、电器容量： 5KVA

04、高压分级： 0--5KV� 0-10KV� 0--20KV�?-50KV

05、升压速率９�/span>10-5000V，在此区间内可以手动设置，目前国� 能达到此功能的仪�?/span>

06、试验方式：

直流试验�?、匀速升� 2、梯度升� 3、耐压试验

交流试验�?、匀速升� 2、梯度升� 3、耐压试验

07�?span>判停方式两种�?、电压判� 2、电流判偛�/span>

08�?span>电压电流采集方式：光电隔离采集，有效保证控制系统的安全性和可靠性、�/span>

09、试验介质：空气，试验油

10、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源、�/p>

11、采用先进智能集成电路匀速调压、�/p>

12、支持短时间内短路试验要求、�/p>

13、电压试验精度： � 1％、�/p>

14、试验电压连续可调： 0--50 KV、�/span>

15、电流可采集到mA�?/span>

16�?/span>电极规格：满趲�/span>GB/T 1408.1-2006标准要求（材质为黄铜（�/span>

1、片材电�?/span>￟�/span>25mm两个片材电极￟�/span>75mm一�?/span>

2、漆包线电极两个

3、管用电�?/span>两个

17、漏电电流：实时采集并记� 倻�/span>

18、仪器配有自动防电装置，当完成试验后对高压头进行放电，保证实验人员的安全、�/span>

19、电极配有电极支架，保证上下电极的均在居中位置避免因电极不对中对实验结果造成的影响、�/span>

20、仪器配有油槽，油槽可做实验平台和盛放实验油的功能。油槽内有电极支架放置位置，当在油中做试验时更换试样无需手接触实验油；可方便快捷而的更换试样、�/span>

21、机壳内部具有照明系统、排风系统、�/span>

22、仪器的高压电路和控制电路是隔离开的，高压电路产生的强大磁场不会干扰到控制电路从而保证了仪器的信号采集可控制的精确性和稳定性、�/span>

23、仪器实验空间内部地面为高绝缘的乳白色的亚克力材质，放置实验中放电导入机壳中、�/span>

24、试验开始与结束后必须有指示�?/span>

25、核心控制部件必须是西门子PLC

26、主机尺寸：长宽�?700*900*1400（mm（�/span>

27、操作台尺寸：长宽高-600*700*930（mm（�/span>

28、防护罩材质：有机玻璂�/span>

29、油槽尺寸：长宽髗�/span>-300*200*150

30、设备重量：�?/span>100KG

31、工作环境：温度–�span>室温湿度--�?5%

四、安全保护：

本仪器具有比较完善的安全防护措施９�/span>

本试验仪器电路保护控制：

�?）超压保� �?）过流保� �?）短路保� �?）漏电保� �?）软件误操作保护

五、试验方弎�/span>

1、绝缘试样空气中试验

2、绝缘试样浸油中试验

六、试验界面：

序号	名称	数量	生产厂家
1	联想电脑	1	联想公司
2	HP喷墨打印朹�/span>	1	HP公司
3	3KVA变压�?/span>	1	武高所
4	3KVA调压�?/span>	1	华通电氓�/span>
5	松下步进电极	1	松下公司
6	德国西门孏�/span>PLC控制模块	1	德国西门孏�/span>
7	德国西门子模拟量采集模块	1	德国西门孏�/span>
8	日本松野电压采集模块	1	松野中国公司
9	日本松野电流采集模块	1	松野中国公司
10	过流保护装置	1	中航鼎力
11	放电棑�/span>	1	中航鼎力
12	光电隔离数据纾�/span>	1	中航鼎力
13	控制软件	1	中航鼎力
14	产品合格�?/span>	1	中航鼎力
15	使用说明�?/span>	1	中航鼎力
16	试验油槽	1	中航鼎力

电压击穿试验仪安全事顸�/p>

本试验仪器是高压输出设备，安装搬动使用应特别注意人身与设备的安全。请注意以下事项９�/span>

1设备务必�?span>16A单相220V交流电插座、�/span>

2设备两个接地端子之一务必通过专用地线导线接配电箱的地线、�/span>

3使用前，设备两个接地端子之一务必接放电棒、�/span>

4试验中，观察检测电流如果长时间维持�?span>20-30mA＋�/span>应立即停止试验，以免负载过大烧毁保险管、�/span>

5一次试验完毕，务必先断掉电源，再用放电棒放掉高压输出端的剩余电荷、�/span>

6如遇紧急情况，应立即按压“急停”按钮断电、�/span>

7长时间不用，断开所有电源线、�/span>

8搬运时不能倾斜角过大，以免变压器油流出、�/span>

9换试样前，确保已经用放电棒放过电，且电源处于断开状态、�/span>

10测试过程如遇试样着火，务必先断电源，后灭火、�/span>
