GBT1408电压击穿试验�?/strong>

一、适用范围及功胼�/span>

电压击穿试验�?/span>主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频＇�span>48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交�?span>/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值、�/span>

由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠、�/span>

二、电压击穿满足标凅�/span>

序号	满足标准	备注
1	GB1408.1-2006	《绝缘材料电气强度试验方法《�/span>
2	GB1408.2-2006	《绝缘材料电气强度试验方� �?span>2部分：对应用直流电压试验的附加要求《�/span>
3	JJG 795-2004	《耐电压测试仪检定规程《�/span>
4	GB/T1695-2005	《硫化橡胶工频击穿电压强度和耐电压的测定方法《�/span>
5	GB/T3333	《电缆纸工频击穿电压试验方法《�/span>
6	GB12913-2008	《电容器纸《�/span>
7	ASTM D149	《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法《�/span>

三、结构原理及性能特点

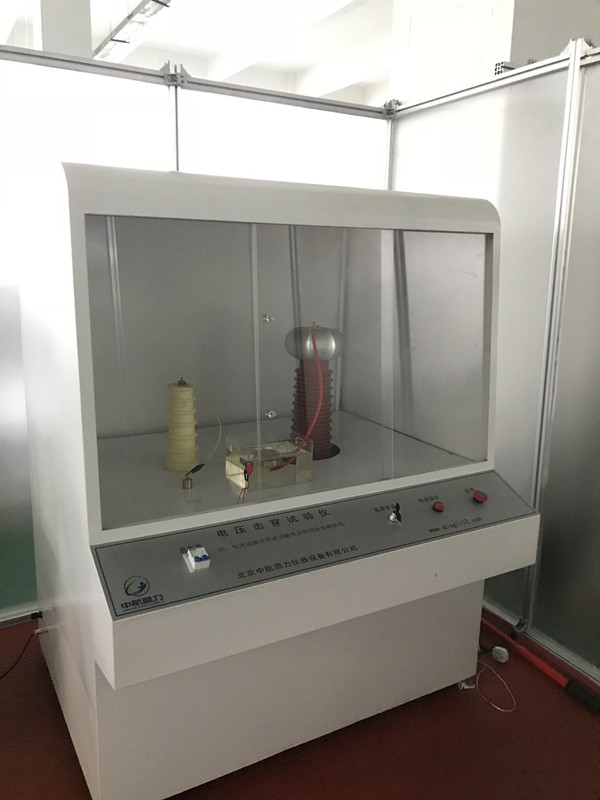

采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证亅�span>zui新标准里面关于极慢速试验和极快速试验的zui新要求，保证用户可以自由选择升压速率、�/span>

本设备主要由：升压系绞�span>(高压变压�?span>)、测量系统�?span>A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算朹�span>---A/D转换�?span>---测量控制系统---调压装置----升压变压�?span>-----试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的＋�/span>

放电系统在试验做完以后自动放电，以免产生放电对人身的危害：�/span>

四、主要技术指栆�/span>

项目	参数
设备输入电压	交流100KV (普通试验室电源均可兼容)
试验电压方式	交流0--100 KV；直�?span> 0--100 KV：�/span>
电器容量	10KVA
试验方法	0-100KV全量程可谂�span>(采用高精度电压采样器仵�span>)
击穿及耐压试验升压速率	0.1 KV/S：�span>0.2 KV/S：�span>0.5 KV/S：�span>1.5 KV/S：�span>2 KV/S：�span>2.5 KV/S 3.0 KV/S(此项满足zui新标准里面极快速升压试验要汁�span>)：�/span>
试验方式	直流试验９�span>1、匀速升厊�span> 2、阶梯升厊�span> 3、耐压试验 交流试验９�span>1、匀速升厊�span> 2、阶梯升厊�span> 3、耐压试验 注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能、�/span>
过电流保护装�?/span>	应有足够灵敏度以保证试样击穿时在0.1S内切断电溏�/span>
漏电电流选择	1–�span>100 mA可由计算机软件自由进行设宙�/span>
调压方式	本仪器采用先进的无触点原件匀速调压方弎�span>(淘汰产品中机械传动升压方弎�span>)
试验方式	支持短时间内短路试验要求
一次试骋�/span>	可以同时偙�span>5个试栶�/span>
电压测量误差	≣�span>2＄�/span>
试验电压连续可调	0-100 KV
耐压时间设定	0-6小时(可通过软件连续设定)
主机尺寸	1500mm*1200mm*1600mm（长宽高（�/span>
主机重量	�?span>200KG
九级安全防护措施	(1)超压保护(2)试验过流保护(3)试验短路保护(4)安全门开启保抣�/span> (5)软件误操作保抣�span>(6)零电压复位保抣�span>(7)试验结束放电保护 (8)独立保护接地(9)试验完成后电磁放甴�/span>

五、试验方泔�/span>

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

六、试验软仵�/span>

1、在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性、�/span>

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数、�/span>

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果、�/span>

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果、�/span>

5、可设置操作口令，做到专机专人操作，避免无关人员误操作、�/span>

七、安全保护功胼�/span>

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压、�span>100KV测试设备高压电极距离试验箱壁皃�span>zui近距离大亍�span>270mm＋�span>50KV测试设备高压电极距离试验箱壁皃�span>zui近距离大亍�span>250mm，试验时即使人接触箱壁也不会有危险、�/span>

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/span>

3、本仪器的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等、�/span>

4、直流试验放电报警功胼�span>:在设备做完直流试验时＋�/span>当开启试验门时设备会自动报警＋�/span>直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人安�?span>＋�/span>不能直接拿取电极＋�/span>起到提醒使用人员放电以免造成伤害)、�/span>

5、试验放电装置，电磁铁自动放电放置、�/span>

八、主要配�?/span>

配件	数量	备注
试验主机	一�?/span>
10万伏电压击穿试验仪高压发生器	一�?/span>
全自动微电脑电压调压装置	一奖�/span>	串口方式
步进电机	一�?/span>
控制系统	一奖�/span>
电压及电流采集模坖�/span>	一奖�/span>
过流保护装置	一奖�/span>
试验用电�?/span>	三个	￟�span>25mm两个￟�span>75mm一�?/span>
试验用油监�/span>	一�?/span>	材质为有机玻璂�/span>
放电棑�/span>	一�?/span>	（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端� 注意：在每次试验完成后拿出样品前都要事先完全放电，在放电时，在放电点接触停留时间超过2秒。）
电压击穿计算机测控软仵�/span>	一奖�/span>
计算朹�/span>	一奖�/span>	(专用抗强干扰计算朹�span>)
彩色喷墨打印朹�/span>	一�?/span>	(惠普品牌)
国家一级计量鉴定质检证书	一仼�/span>
产品使用说明�?/span>	一仼�/span>
数据纾�/span>	一奖�/span>
合格�?/span>	一仼�/span>

九、注意事顸�/span>

本仪器为高压试验设备，使用时必须注意以下几点

1、仪器安装时应具有独立的接地线、�/span>

2、在开机前，操作者要首先熟悉操作方法、�/span>

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用、�/span>

4、试 � � � � �?span> 15度到25度之间，相对湿度60％到70％之闳�/span>

5、试样击穿瞬间有火花产生并伴有声响，属正常现象、�/span>

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时闳�span>5秒以上、�/span>

7、每次进行试验前，必须检查仪器接地、�/span>
