一、电压击穿试验仪应用范围

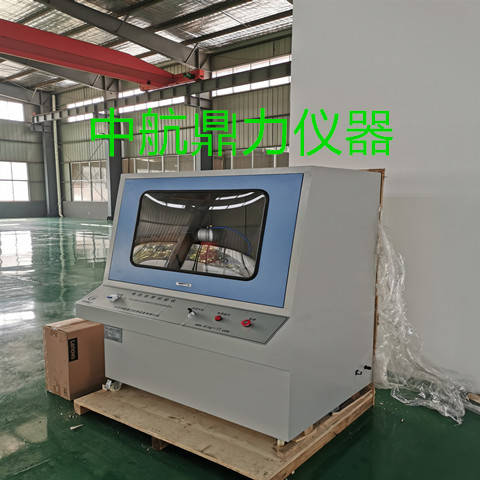

LJC-50KV型电压击穿试验仪（高温型）主要适用于固体绝缘材料如橡胶塑料、绝缘漆层、绝缘纸、云母及其制品、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下且在高温环境下（油或空气）的击穿强度和耐电压时间的测试；该电压击穿试验仪（高温型）采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印、�/span>

二、电压击穿试验仪主要参数９�/span>

序号	项目	参数
1	输入电压	AC220V�?0Hz
2	输出电压	AC�?�?0kV� DC�?�?0kV
3	输出功率	5kVA
4	测量范围	AC�?�?0kV� DC�?�?0kV
5	测量误差	� 1�
6	升压速率	0.25kV/s�?kV/s
7	耐压时间	0�?H(德标8H�?5H)
8	漏电�?/span>	1�?0 mA可由计算机软件自由进行设宙�/span>
9	电源	交流220V��10%的单相交流电压和50Hz��1%的频玆�/span>
10	温度	15 � 30ℂ�/span>
11	相对湿度	0�?5%能够稳定运行
12	外形尺寸	�?#215;�?#215;高：770��650��1050 mm
13	设备自重	200kg
14	接地要求	符合国家标准要求，金属棒深埋地下至少�?.5米以上�/span>

三、电压击穿试验仪符合标准

1、GB1408.1-2006《绝缘材料电气强度试验方法《�/span>

2、GB1408.2-2006《绝缘材料电气强度试验方� �?部分：对应用直流电压试验的附加要求《�/span>

3、JJG 795-2004 《耐电压测试仪检定规程《�/span>

4、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法《�/span>

5、GB/T3333《电缆纸工频击穿电压试验方法《�/span>

6、GB12913-2008《电容器纸《�/span>

7、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法《�/span>

四、电压击穿试验仪结构原理及性能特点

本设备主要由：升压系�?高压变压�?、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成９�/span>

高压变压�?/span>

测控占�/span>

A/D转换�?/span>

信号采集占�/span>

电极��25����25 电极��25����75

试验� 油盒

本试验仪为测试样品在高温油介质中，耐电压击穿情况的测试仪器，zui大电压为50kV；样品为绝缘漆饼及云母制品；高温油介质放在高温油槽内，油槽放置在主机部分内、�/span>

大体结构如下图：

高温油槽结构概括９�/span>

高温油槽主要由油槽主体、试验架、搅拌电机、热电偶、盖板、加热管组成，可以在200℃长时工作、�/span>

特点：独立的控制系统，模块式结构方便于售后维护，外观美观大气，整个实验过程中无噪音，电级自动对中定位，操作方便，安全系数大，精度高；

五、电压击穿试验仪计算机系统及软件匄�/span>

试验软件是我公司新研发的功能强大、操作简单、显示直观的试验软件系统、�/span>

本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验、�/span>

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析：�/span>

2、可对试验数据进行编辑修改，灵活适用：�/span>

3、试验条件及测试结果等数据可自动存储：�/span>

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定：�/span>

6、试验结果数据可导入EXECL，WORD文档编辑：�/span>

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序：�/span>

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

9、仪器运行的持久�? 仪器可连续运行使用，不需为保护仪器而定期停机、�/span>

试验参数设置界面

试验过程界面

打印预览界面

六、电压击穿试验仪安全说明９�/span>

1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/span>

2、直流试验放电报警功胼�在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取�?(注：因为直流试验后不放电会危险到人身安全，不能直接拿取电极，起到提醒使用人员放电以免造成人身伤害)、�/span>

3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能、�/span>

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等、�/span>

5、高压安全断电控制：

总电源开兲�/span>

调压器复位开兲�/span>

试验箱门安全开兲�/span>

七、电压击穿试验仪高温装置根据要求不同结构也各有不同；

1、温度范围：室温 � 300ℂ�/span>

2、控度精度：��1ℂ�/span>

3、温度梯度：��3ℂ�/span>

根据不同要求也可以采用空气加热方式；高温箱；温度范围根据不同要求而定；zui高室温到300度；箱内尺寸根据要求而定：�/span>
