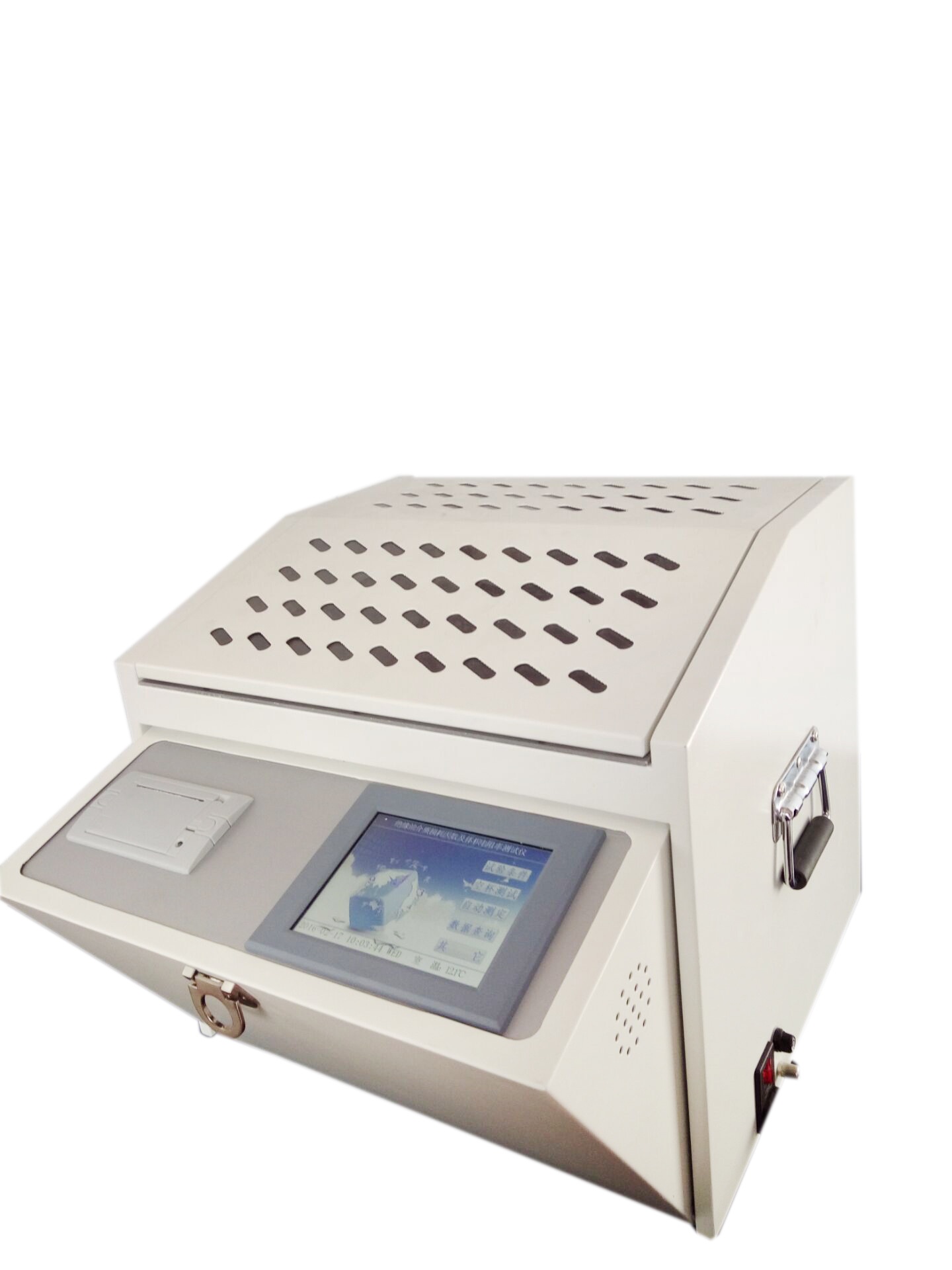

变压器油体积电阻率测定仪

一、概�?/span>

体积电阻率测试仪�?/span>依据GB/T5654-2007《液体绝缘材� 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用亍�/span>绝缘沸�/span>和抗燃油等液体绝缘介质的介质损耗因数和直流电阻率的测量＋�/span>内部集成了油杯、温控仪、温度传感器、标准电容器、高阻计、直流高压源等主要部件。，该仪器应用先进的测控技�?/span>，全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷、�/span>

仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用、�/span>

二、仪器特炸�/span>

1. 高度自动化，升温、测量介� 、测量电阻率＋�/span>可一次完成；

2.油杯采用符合国标GB/T5654-2007皃�/span>三电极式结构，极间间跜�/span>2mm，可消除杂散电容及泻漏对介损测试结果的影响；

3�?/span>仪器采用中频感应加热＋�/span>PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内、�/span>

4�?/span>采用先进皃�/span>DSP和FFT技术，确保数据稳定、准确、可靟�/span>、�/span>

5、内部标准电容器丹�/span>SF₆充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证、�/span>

6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然、�/span>

7、具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行、�/span>

8�?/span>自带实时时钟，测试日期、时间可随测试结果保存、显示、打�?/span>；设备可以显示环境温度，对试验环境实时进行检测、�/span>

9、自动存储测量数据，可存�?00组测量数据、�/span>

10.空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算、�/span>

11设备可以自动排油

三、产品主要技术指栆�/span>

浊�/span>野�/span>茂�/span>围：电容野�/span> 5pF�?00pF

直流电阻玆�/span>2.5 M��m｝�/span>20 T��m

浊�/span>野�/span>粽�/span>度：直流电阻玆�/span>��10%读数

浊�/span>�?/span>茂�/span>围：0�?25ℂ�/span>

温度测量误差９�/span> ��0.5ℂ�/span>

直流试验电压９�/span> 0�?00V 连续可调

办�/span> 　耗：100W

夕�/span>垊�/span>尹�/span>寸：420mm*380mm*385mm

怺�/span>里�/span>量：21Kg

四、使用条仵�/span>

1.环境温度0�?0ℂ�/span>

2.相对湿度≣�/span>80%

3.工作电源AC 220V�?��10%（�/span>

4. 甴�/span>源频玆�/span>50 Hz(1��10%)

5.功率消耖�/span>；�/span>200 W

五、面板说昍�/span>

体积电阻率测试仪

国�/span>1

国�/span>2

1.液晶屎�/span>显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息：�/span>

2－�/span>打印朹�/span>打印单次及多次测试结果的平均值；

3．电源插座及开� 良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断

4．油杯槽 用于放置测试油杯

5．测量信号插� 用于插接测量信号纾�/span>

6. 温度信号� 打开后放入或取出油杯，关闭后方可进行测试：�/span>

7. 接地� 可靠的地线连接柱

六、操作步骤图觢�/span>

1.将干净的油杯置于油杯槽内（注意油杯的内电极和外电极一定要放置到位），将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内、�/span>

2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3＋�/span>

国�/span>3

3、在�? 界面下，挈�/span>试验条件键，设备进入下一级菜单如国�/span>4：�/span>

国�/span>4

4、在�?界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如�?，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在�?/span>咋�/span>�?/span>之间切换。设定好后点出�/span>确定即可回到国�/span>3主界面、�/span>

国�/span>5

5、在�?界面下，点击空杯测试进入国�/span>6＋�/span>空杯测试主要是对油杯注油前的干净程度和装配进行验证，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定�?0℃进行测量，也可以点出�/span>立即测试，在当时温度下测量、�/span>

国�/span>6

国�/span>7

6、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击�?中的自动测试，进入图6界面和图7界面，一般测油是都按照规�?0℃测量，同样也可以选择立即测试＋�/span>在当前温度下测量、�/span>

7、点击图3中的数据查询，点出�/span>上页咋�/span>下页进行翻阅，也可以点击打印＋�/span>对数据进行打印；还可以点出�/span>删除键对数据进行删除，按退凹�/span>键退回到主界靡�/span>

七、油杯的清洗及安装方泔�/span>

油杯的技术指栆�/span>

极板间距	2mm	油杯容量	40ml
空杯电容野�/span>	60��5pF	空杯介损倻�/span>	�?��10-5

1、组装方法（拆解步骤相反（�/span>

油杯各部件如图六所示：

1 2 3 4

5 6 7 8

图六、油杯各组装部件国�/span>

清洗后的零部件禁止用手直接接触，组装时必须戴好丝绸类手套，按照下列步骤进行组装、�/span>

a.将绝缘圈�?）放入屏蔽电极（4）中、�/span>

b.二者套在低压电极（2）上、�/span>

c.将低压电极螺帽（3）拧紧在低压电极�?）上、�/span>

d.将屏蔽电极螺帽（5）拧紧在屏蔽电极�?）上、�/span>

e.将绝缘圈�?）套在屏蔽电极（4）上、�/span>

f.将油杯上盖（8）拧紧在将屏蔽电极螺帽（5）上、�/span>

g.将以上组装体轻轻地放入高压电极（1）中，组装完戏�/span>

步骤a 步骤b 步骤c 步骤d

步骤e 步骤f 步骤g

2、清洗方泔�/span>

在测量数值时，清洗油杯是很重要的准备工作。一些不可信的测量结果，往往是由于油杯清洗不彻底所致，因此必须遵循严格的清洗方法，才能得出重复性好、可靠的测量结果、�/span>

在每次试验之前应彻底清洗油杯，清洗的步骤如下９�/span>

a.将油杯彻底拆开，依次用化学纯的石油醚（馏程60�?0℃）和苯清洗所有部件、�/span>

b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗、�/span>

c.将所有部件放�?%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次、�/span>

d.把所有部件放在蒸馏水中煮沸至�?小时、�/span>

e.将所有部件放入温度控制在105�?10℃的烘箱内烘干，烘干时间不少�?小时、�/span>

f.待所有部件冷至不烫手时，组装油杯、�/span>

注意：在做体积电阻率测试的一般例行试验时，油杯的清洗方法可以简化，即将上述清洗方法的第c项和第d项略去，代之以将所有部件用蒸馏水漂洗几次后，直接进入第e项、�/span>

此外，当连续对一批油样作例行试验时，如果前一次油样的损耗因数小于规定值，则在做下一个油样时可不必再清洗油杯，但必须用第二个油样洗涮油杯三次以上、�/span>

八、注意事顸�/span>

1.遵守高压试验安全工作规程、�/span>

2.因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩、�/span>

3.仪器在使用过程中要可靠接地、�/span>

4.要注意仪器使用环境的清洁、�/span>

5.油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作、�/span>

6.保险管损坏，必须更换相同规格保险管、�/span>

九、仪器的成套�?/span>

1. 主机 壹台

2.油杯 壹套

3.滱�/span>油杯壹个

4. 油杯托架 壹个

5. 玻璃注射� 壹支

6. 测试� 壹条

7. 温度传感� 壹条

8. 电源� 壹条

9. 合格� 一仼�/span>

10. 说明� 壹本

11. 出厂检验报� 壹张

12.保险管（5A� 贰支

13.打印纸卷 贰卷

十、售后服务：

仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排*便捷有效的处理方
