交直流工频耐压试验装置

LJC-20kVA/150KV

技术规格书

一�?/span>概述

LJC试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。可参照GB311.1‒�/span>97《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程《�/span>、�/span>本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备、�/span>

事�/span>、产品结枃�/span>

交直流工频耐压试验装置是由一台自动控制台和一台试验变压器配套使用、�/span>试验变压器采用单框芯式铁芯结枃�/span>＋�/span>初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见国�/span>1，内部结构图见图2、�/span>

1.试验变压�?/span>

l型号９�/span>LJC-20kVA/150KV：�/span>

l交流输出电压９�/span>150KV：�/span>

l直流输出电压９�/span>210KV：�/span>

l容量９�/span>20KVA：�/span>

l高压电流９�/span>133mA：�/span>

l辒�/span>�?/span>电压９�/span>0-400V：�/span>

l重量９�/span>250KG

国�/span>1：外部结构图国�/span>2：内部结构图

1-短路杆D2-均压琂�/span>3-高压套管4-变压器提扊�/span>

5-油阀6~7-次压输入a�?/span>x8~9-测量端子E、F

10-变压器外壳接地端11-高压尾X12-高压输出A

13-高压硅堆14-变压器油15-铁芯

16-次低压绕练�/span>17-测量绕组18-二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出、�/span>

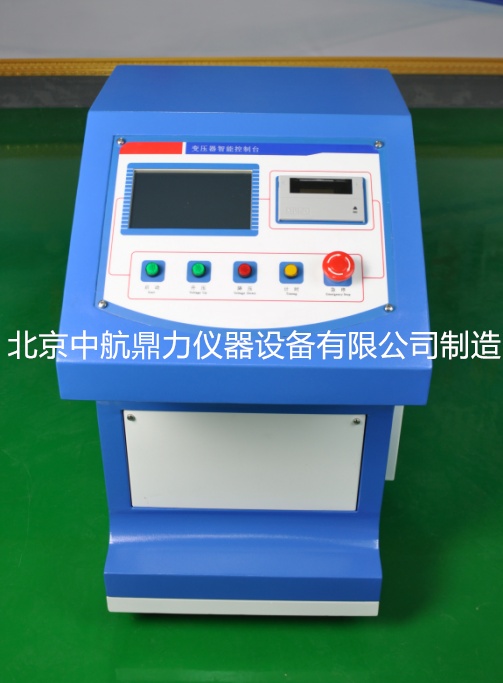

2.智能控制�?/span>

一�?/span>设备外形技术参�?/span>

l型号９�/span>LJC-20KVA：�/span>

l输入电压９�/span>380V：�/span>

l容量９�/span>20KVA：�/span>

l输入电流９�/span>52A：�/span>

l输出电压９�/span>0-430V：�/span>

l输出电流９�/span>46A：�/span>

l操作方式９�/span>手自动升压一佒�/span>

l重量９�/span>90KG

二�?/span>功能参数

1	电压精度		��0.5
2	电流精度		��0.5
3	显示方式		7寸真彩高清数字屏
4	触控方式		电阻式触摸更凅�/span>
5	操作方式		自动、手�?/span>
6	数据保存		60练�/span>
7	密码		多级权限设置
8	多级保护，使用更安全
输入电压保护		输入电流保护		高压电压保护
高压电流保护		高压过压保护		高压闪络保护

三、整体图

四、外部联机示意图

五�?/span>操作说明

注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屎�/span>上停止按钮其它的操作无效、�/span>

5.1自动操作９�/span>

国�/span>1

点击界面中的系统设置按钮，进入管理员密码，如国�/span>2９�/span>

国�/span>2

3、点击对话框，输入管理员密码1818，如�?９�/span>

国�/span>3

4、输入密码后，点击确定键进入参数设置界面，如�?９�/span>

国�/span>4

5、根据不同的被试品设置相应参数，然后点击确定键，进入保存界面，如国�/span>5９�/span>

国�/span>5

6、点击按�?/span>�?/span>，系统进入主界面（图1），此时系统已保存用户设置的参数，点击主界面皃�/span>开始试骋�/span>按钮，进入试验界面，如图6９�/span>

国�/span>6

（注：设置区为用户根据被试品等级而设置的参数，显示区为当前试验时所检测到的数据。）

7、点出�/span>启动按钮，接触器吸合，此时系统开始自动升压，如图7９�/span>

国�/span>7

（注：在升压过程中，如果想停止升压，可点出�/span>暂停按钮，再次点击该按钮系统则继续升压）

8、当电压升至用户所设定的目标电压时，系统开始计时，如图8９�/span>
