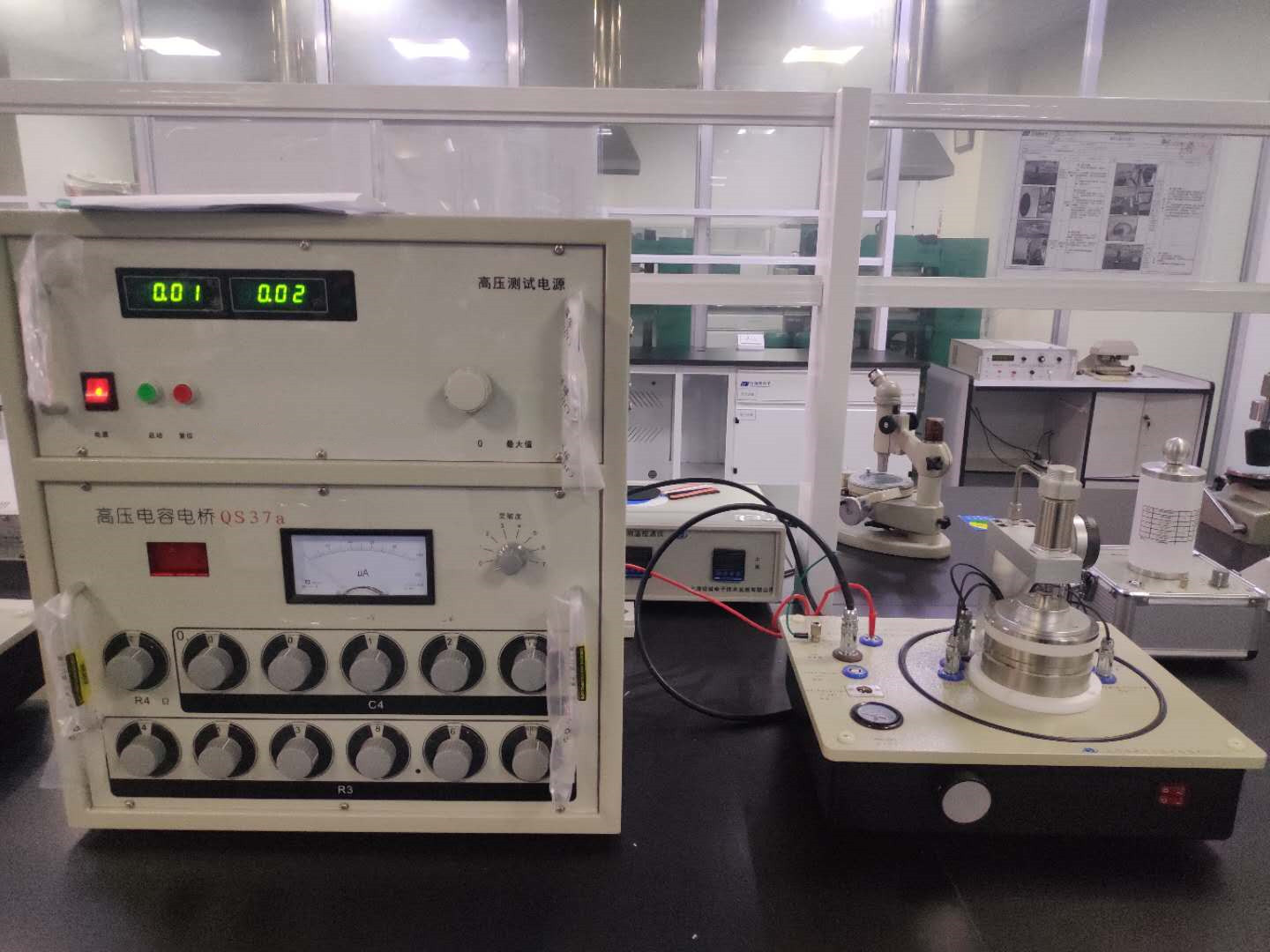

中航鼎力QS37工频高压电桥测试�?/strong>用于测量固体绝缘材料介质损失角的正切值及电容量。系统主要包含高压电桥、标准电容器、测试电极、高压电源等四部分、�/span>

QS37型高压电�?/span>

一、产品简今�/span>

QS37型高压电桥主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。电桥由桥体、指另仪、跟踪器组成，本电桥特别适用于测量各类绝缘油和绝缘材料的介损＇�/span>tan��）及介电常数＇�/span>��）、�/span>

二、适用标准

GB/T 1409-2006《测量电气绝缘材料在工频、音频、高颐�/span>(包括米波波长在内)下电容率和介质损耗因数的推荐方法》（等效IEC 60250９�/span>1969（�/span>

GB/T 1693-2007《硫化橡胵�/span>介电常数和介质损耗角正切值的测定方法《�/span>

ASTM D150〉�/span>Standard Test Methods for AC Loss Characteristics and Permittivity (Dielectric Constant) of Solid Electrical Insulation《�/span>

三、测量范围及误差

在Cn＜�/span>100pF R4＜�/span>3183.2�?#937;）（卲�/span>10K/��（�/span>

测量项目	测量范围	测量误差
电容野�/span>Cx	40pF~20000pF	��0.5% Cx��2pF
介质损耖�/span>tan��	0｝�/span>1	��1.5＄�/span>tan����1��10-4

在Cn＜�/span>100pF R4＜�/span>318.3�?#937;）（卲�/span>1K/��）时

测量项目	测量范围	测量误差
电容野�/span>Cx	4pF~2000pF	��0.5% Cx��2pF
介质损耖�/span>tan��	0｝�/span>0.1	��1.5＄�/span>tan�ġ�1��10-4

四、辅桥的技术特�?/span>

工作电压	工作电压��12V＋�/span>50Hz/60hz
输入阻抗	＝�/span>10-12��
输出阻抗	＝�/span>0.6 ��
放大倍数	＝�/span>0.99
不失真跟踪电厊�/span>	0｝�/span>12V（有效值）

五、指另装置的技术特�?/span>

工作电压��12V

�?span>50Hz时电压灵敏度不低亍�/span>1��10^-6V／格，电流灵敏度不低亍�/span>2��10^-9A／格

二次谐波减不小于25db

三次谐波减不小于50db

BR34标准电容�?/span>

一、概�?/span>

在每个高压实验室和试验中，压缩气体标准电容器是一种必要的仪器。在这些场合中，它有许多重要的作用。在电桥电路中压缩气体电容器被用来测量电容器、电缆、套管、绝缘子、变压器绕组及绝缘材料的电容和介质损耗角正切值（tan��）。而且，还可以用作高压测量电容分压装置的高压电容。在某些条件下，还可以在局部放电测量中作高压耦合电容器、�/span>

电容极稳定、�/span>

气压和温度的变化对电容的影响可以忽略、�/span>

介质损耗极小、�/span>

二、结构简今�/span>

外壳由绝缘套筒及钢板制成的底和盖组成，底和盖用螺栓及环紧固在绝缘套筒的两端。在电容器的上下两端有防晕罩、�/span>

电容器外壳内装有同轴高度抛光的圆柱形高低压电极、�/span>

电容器设有压力表及气阀，供观察内部压力及充放气使用、�/span>

电容器内充有SF₆气体、�/span>

三、技术参�?/span>

电容器安装运行海拔不超过1000米，使用周围空气温度-10℃~40ℂ�/span>，相对湿度不超过70%、�/span>

电容器的工作频率丹�/span>50Hz、�/span>

电容器实测值误差不大于��0.05%，与标称值误差不大于��3%、�/span>

电容器温度系�?/span>� 3��10^-5/ℂ�/span>、�/span>

电容器压力系�?/span>� 3��10^-3MPa、�/span>

电容器的损耗角正切值不大于1��10^-5�?/span>2��10^-5�?/span>5��10^-5三档、�/span>

电容器内兄�/span>SF₆气体。在20ℂ�/span>时，压力丹�/span>0.4��0.1MPa、�/span>

RY2型固体绝缘材料测试电�?/span>

一、概�?/span>

本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电常数�?#949;）与介质损耗角正切值（tan ��）的测试。本电极主要用于频率在工�?0Hz下测量试品的相对介电常数�?#949;）和介质损耗角正切� （tan ��）。本电极的设计主要是参照国标GB/T 1409-2006、�/span>

本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场、�/span>

二、技术参�

电极间距	0｝�/span>3mm可调
测量极直徃�/span>	70��0.1mm
空极tan��	≣�/span>5��10-5
Z高测试电厊�/span>	2000V
实验频率	50/60Hz
体积	210mm（直径）��180mm（高（�/span>
重量	6kg

FY64a型高压电溏�/span>

一、简今�/span>

FY64型高压电源采用先进的数字电路技术，测试电压、漏电流均为数字显示，可以直观、准确、快速、安全的输出高压、�/span>

二、技术规栻�/span>

1.输出电压（交流）９�/span>0｝�/span>10kV＇�/span>��3%��3个字＋�/span>a型为0｝�/span>5kV（�/span>2.漏电流（交流）：MAX 20mA＇�/span>��3%��3个字＋�/span>可调（�/span>3.变压器容量：1000VA 4.输出波形９�/span>50Hz正弦泡�/span>5.工作电压９�/span>AC 220V��10% 6.使用环境９�/span>环境温度９�/span>0｝�/span>40�相对湿度：（20｝�/span>90（�/span>% 7.消耗功率：Z�?/span>75VA 8.外形尺寸９�/span>320mm（宽（�/span>��170mm（高（�/span>��245mm（深（�/span> 9.重量９�/span>10kg
