固体绝缘材料电气介电强度试验机（电气强度试验机）

固体绝缘材料电气介电强度试验机（电气强度试验机）_概述

_{由电脑控制，是我公司自主研发的全新第二代介电击穿检测仪器，介电击穿强度试验�?/span>电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内地位（国内能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据、�/span>}

_{主要技术要求：}

序号	项目	参数
1	设备输入电压	交流 50KV
2	试验电压方式	交流 0--50 KV ;直流 0--20 KV
3	电器容量	10KVA
4	试验方法	0-50KV全量程可谂�/span>
5	击穿及耐压试验升压速率	0.1 KV/S-3.0 KV/S可调
6	试验方式	直流试验 交流试验
7	漏电电流选择	1�?00 mA
8	电压测量误差	� 1.5＄�/span>
9	试验电压连续可调	0-100 KV
10	耐压时间设定	0-6小时
11	九级安全防护措施	(1) 超压保护
12		(2)试验过流保护
13		(3)试验短路保护
14		(4)安全门开启保抣�/span>
15		(5)软件误操作保抣�/span>
16		(6)零电压复位保抣�/span>
17		(7)试验结束放电保护
18	(9)试验完成后电磁放甴�/span>	(8)独立保护接地

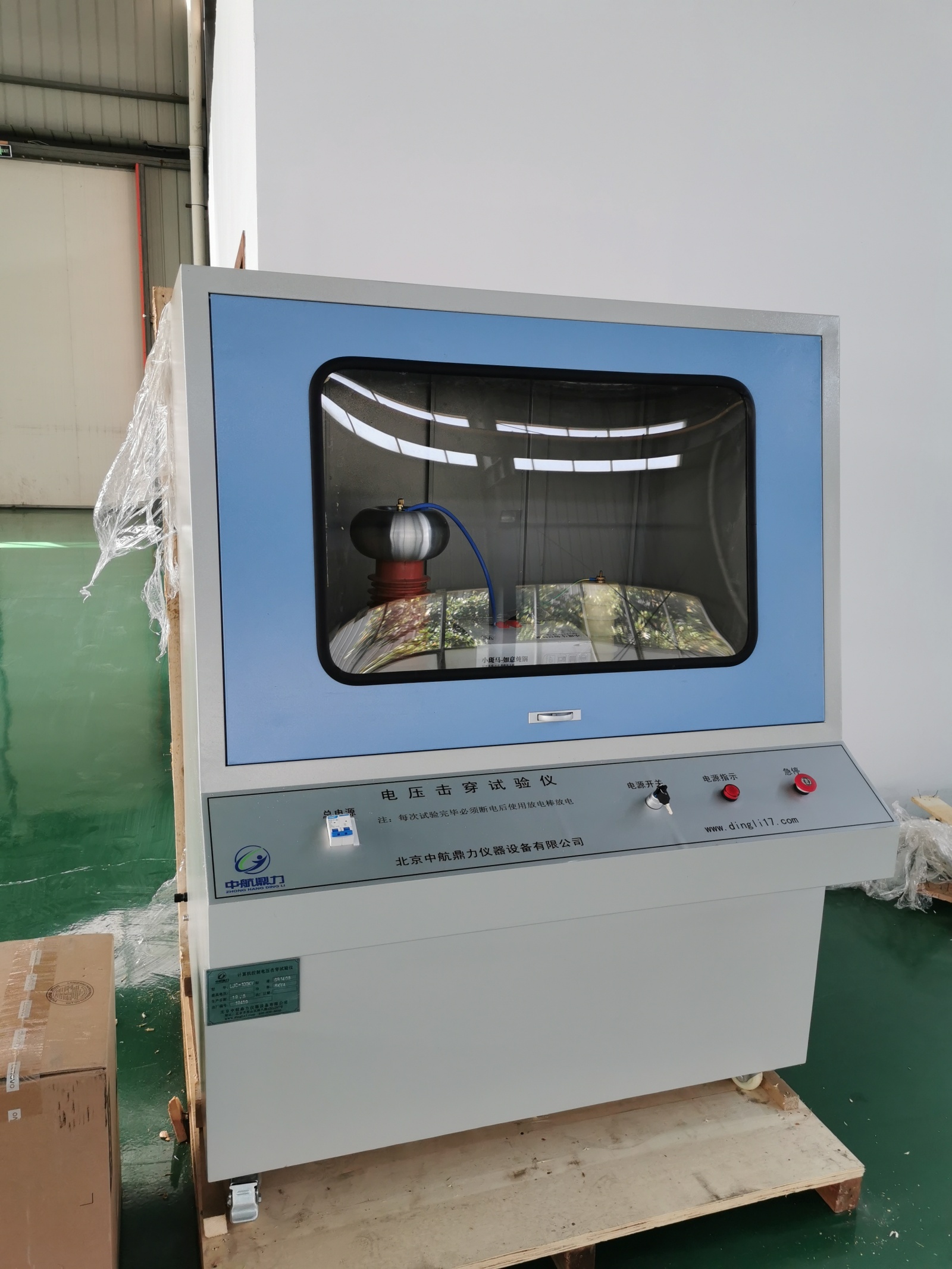

_{采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点、�/span>}

_{满足GB1408.1-2006《绝缘材料电气强度试验方� �?部分；工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999〉�/span>电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造、�/span>}

_试验方式

_{1、绝缘试样空气中击穿或耐压试验}

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

_{4、绝缘试样浸油中阶梯击穿或耐压试验}

_{注：根据用户要求，可定制其他试验方式}

_{试验软件９�/span>}

1、在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性、�/span>

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数、�/span>

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果、�/span>

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果、�/span>

_{5、可设置操作口令，做到专机专人操作，避免无关人员误操作、�/span>}

_{主要配置９�/span>}

序号	配置	数量	单位
1	试验主机	1	�?/span>
2	5万伏高压发生�?/span>	1	�?/span>
3	全自动微电脑电压调压装置	1	奖�/span>
4	试验电极	2	奖�/span>
5	试验用油监�/span>	1	�?/span>
6	电磁自动放电装置	1	奖�/span>
7	电压击穿计算机测控软仵�/span>	1	奖�/span>
8	计算朹�/span>	1	奖�/span>
9	彩色喷墨打印朹�/span>	1	�?/span>
10	国家一级计量鉴定质检证书	1	仼�/span>
11	产品使用说明�?/span>	1	仼�/span>
12	合格�?/span>	1	仼�/span>

_{注意事项９�/span>}

1、安装时应具有独立的接地线、�/span>

2、在开机前，操作者要首先熟悉操作方法、�/span>

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用、�/span>

4、试验环境温�?5度到25度之间，相对湿度60％到70％之闳�/span>

5、试样击穿瞬间有火花产生并伴有声响，属正常现象、�/span>

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时�?秒以上、�/span>

_{7、每次进行试验前，必须检查仪器接地、�/span>}

_{满足标准９�/span>}

_{GB/T 1408-2006 绝缘材料电气强度试验方法}

_{GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试骋�/span>}

_{GB/T3333 电缆纸工频电压击穿试验方泔�/span>}

_{HG/T 3330绝缘漅�span>漆膜击穿强度测定泔�/span>}

_{GB12656 电容器纸工频电压击穿试验方法}

_{ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.}

_{绝缘材料电气强度测试�?/span>能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠、�/span>}

_{绝缘材料电气强度测试�特点}

_{1、运行于WIN XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简協�/span>}

_{2、实验显示曲线，数据自动储存，自动查扽�/span>}

_{3、多种用途可以进行交、直流试验试验准确、可靠、安�?/span>}

_{4、计算机控制试验过程，自动判断停止，自动复位}

_{5、超压、过流、短路、漏电、误操作等多种保抣�/span>}

_{绝缘材料电气强度测试�?/span>安全说明９�/span>}

� 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压�?00KV测试设备高压电极距离试验箱壁的zui近距离大�?70mm�?0KV测试设备高压电极距离试验箰�/span>

壁的zui近距离大�?50mm，试验时即使人接触箱壁也不会有危险、�/span>

� 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/span>

� 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等、�/span>

� 直流试验放电报警功能:在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取�?(注：因为直流试验后不放电会危险到人身安全，不能直�?/span>

拿取电极，起到提醒使用人员放电以免造成人身伤害)、�/span>

_{� 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能、�/span>}

_{绝缘材料电气强度测试�?/span>主要特点}

_{1.多种用途：可分别进行交、直流试验试验的，试验准确、可靠、安�?/span>}

2.升压方式�?、匀速升� 2、阶梯升� 3、间歇升�?时间间隔梯度系数自由设�?

3.自动控制：计算机控制升压及试验过程，自动判断停止，自动复佌�/span>

4.过流保护：过电电流保护毫秒内切断电源

5.漏电电流�?~120 mA计算机自由设定，

6.额定电压�?~50kV任意设定＋�/span>

_{7.数据存储：试验数据自动存储，试验数据可修正，数据图形自动打印，数据文件自动查扽�/span>}

_{绝缘材料电气强度测试�相关型号９�/span>}

_{LJC-10KV 计算机控刵�strong>绝缘材料电气强度试验�?/strong>LJC-20kV 计算机控刵�/span>绝缘材料电气强度试验�?/strong>LJC-50KV 计算机控刵�/span>绝缘材料电气强度试验�?/strong>}

_{LJC-100KV计算机控刵�/span>绝缘材料电气强度试验�?/strong>}

_{绝缘材料电气强度测试�注意事项}

_{1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况、�/span>}

_{2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常、�/span>}

_{3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验、�/span>}

_{4、设备安放要平稳，安放的地面要坚固。是水泥地面以免产生共振、�/span>}

_{5、该设备在使用中外壳要接保护地线，既设备外壳接大地，以保护操作人员和设备运行的安全、�/span>}

_{6、使用完设备后，要关掉系统各部分电源，不准带电插拓�/span>电源纾�span>、�/span>}

_{7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备、�/span>}

_{8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作、�/span>}

_{9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物佒�/span>}
