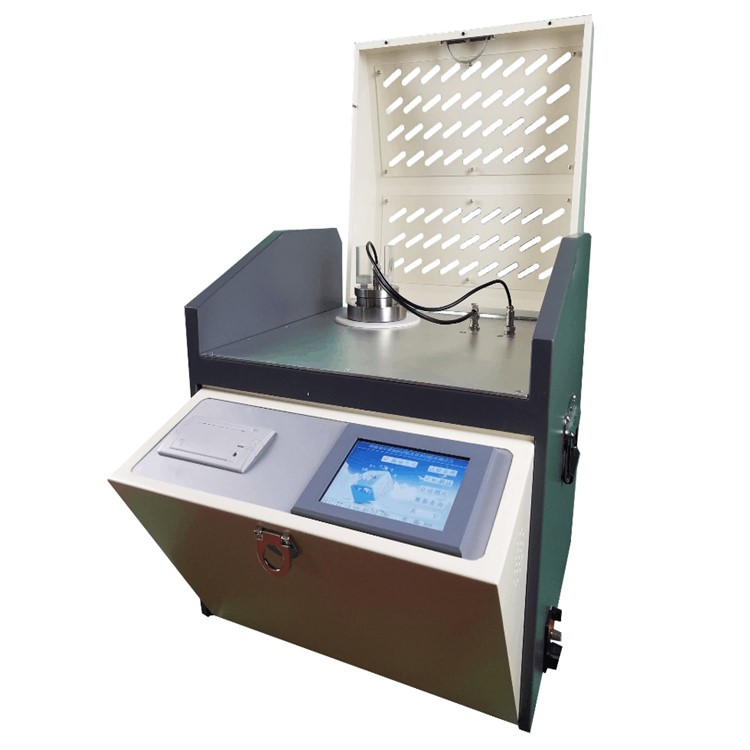

DL-201垊�strong>绝缘油介质损耗及体积电阻率测试仪

一、概 �?/strong>

DL-201垊�strong>绝缘油介质损耗及体积电阻率测试仪依据GB/T5654-2007《液体绝缘材� 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用、�/span>

二、主要功能及特点

�?）油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响、�/span>

�?）仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内、�/span>

�?）内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证、�/span>

�?）交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行、�/span>

�?）完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息、�/span>

在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止、�/span>

�?）试验参数设置方便。温度设置范�?�?20℃，交流电压设置范围

200�?200V，直流电压设置范�?�?00V、�/span>

�?）采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果、�/span>

�?）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印、�/span>

�?）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算、�/span>

�?0）仪器以RAM9平台为核心，测试精度高、速度快、�/span>

三、主要技术指栆�/strong>

� � � 压： AC 220V��10%

� � � 率： 50Hz/60Hz ��1%

� � � 围： 电容� 5pF�?00pF

相对电容� 1.000�?0.000

介质损耗因� 0.00001�?00

直流电阻� 2.5 M��m�?0 T��m

� � � 度： 相对电容� ���?-10�?读数

介质损耗因� ��(5%读数��0.0002)

直流电阻� ��10%读数

� � 率： 电容� 0.01pF

相对电容� 0.001

介质损耗因� 0.00001

� � � 围： 0�?20ℂ�/span>

温度测量误差� ��0.5ℂ�/span>

交流实验电压� 200�?200V 连续可调，频�?0Hz

直流试验电压� 0�?00V 连续可调

� 　 耗： 100W

� � � 寸： 460mm�� 370mm��330mm

� � 量： 25Kg

四、使用条仵�/strong>

环境温度� 0℃～40ℂ�/span>

相对湿度� <75%

五、面板说明及操作注意事项

1、图片说昍�/span>

�? 仪器显示说明

�? 仪器侧面

�? 仪器背面

�? 油杯显示说明

�? 油杯仒�/span>

2、仪器操作注意事顸�/p>

� 仪器要可靠接地，电源入口引入 AC220V 电源、�/p>

� 打开箱盖，可将油杯取出，加热及测试介损时，应将箱盖关上、�/p>

� 箱盖具有合盖保护，打开箱盖时，会中断加热及中断高压、�/p>

� 测试过程中，内部有高压及高温，禁止在通电和测试时接触油杯和电缆及插座、�/p>

� 放置油杯时、应小心操作以免将油撒入油杯槽、�/p>

(6)如需要做空杯试验，将油杯按操作规程清洗、烘干、组装，升温�?0℃进行试验、�/p>

使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开、�/p>

产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地、�/p>

注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息、�/p>

使用适当的保险管。只可使用符合本产品规定类型和额定值的保险管、�/p>

在有可疑的故障时，请勿操作。如怀疑本产品有损坏，本公司维修人员进行检查，切勿继续操作、�/p>

请勿在潮湿环境下操作、�/p>

请勿在易爆环境中操作、�/p>

保持产品表面清洁和干燥、�/p>

特别提示：本仪器有高压输出，使用不当可能危及人身安全。在使用本仪器之前，务必先仔细阅读本使用说明书！

六、操作方�

1、将清洗干净的油杯放入油杯槽中，并将测试电缆（如�?）连接好、�/p>

2、开朹�/p>

打开电源开关，液晶显示（如�?）所示主菜单、�/span>

�?

3、测试条�

进入【开始试验】参数设置画面（如图7）、�/span>

�?

�?）参数范围：� � � 压： AC 200~2200V

� � � 压： AC 0~500V

� � � 度： 0�?20ℂ�/p>

� � � 型： 样品或空�?/p>

介质损耗因数：亮绿色时选中【测试【�暗绿色时不测试、�/p>

直流电阻率：亮绿色时选中【测试【�暗绿色时不测试、�/p>

�?）参数的设置方法

按【交流试验电压】弹出如下键盘界面（如图8）。在键盘上输入相关数据即可。超出范围不能输入、�/span>

�?

按【直流试验电压】或【试验温度】键，操作步骤与【交流试验电压】输入方法相同、�/p>

当【试验类型】设为【样品】后，测试样� 、�/p>

当【试验类型】设为【空杯】后，测试空� 、�/span>

�?）介质损耗因数、�/p>

亮绿色时选中【测试【�暗绿色时不测试，按压触控屏相关位置切换、�/p>

�?）直流电阻率、�/p>

亮绿色时选中【测试【�暗绿色时不测试，按压触控屏相关位置切换、�/p>

按【开始试验】，进入试验界面，开始按照设置参数测试、�/p>

按【直接试验】，进入试验界面，跳过升温过程，直接按照设置参数设置。按【退出】，回到主菜单、�/p>

4、历史数�?/p>

按【历史数据】，弹出如下键盘界面（如�?）�

�?

按【上下按钮】，进行翻阅、�/p>

按【打印】，打印当前页面数值、�/p>

按【数据清空】，清空存储的历史数据、�/p>

按【退出】，退出当前界面、�/p>

5、其他设�?/p>

按【其他设置】键，进入其他数据设置画面（如图10）、�/span>

�?0

按【设置背光亮度】，弹出键盘，输入亮度数值即可、�/p>

按【设置系统时钟】，弹出键盘，输入当前时间即可、�/p>

按【打印设置】，将会在“手动打印”和“自动打印”之间切换，如选择“自动打印”仪器测试完成之后，将会自动打印、�/p>

按【厂家设置】，此按键为厂家升级自留键，请勿使用、�/p>

七、油杯的清洗及安装方泔�/strong>

1、油杯的技术指栆�/p>

极板间距�?mm

空杯电容量：60��5pF

油杯容量:�?0ml

空杯介损倻� �?��10-5

2、组装方法（拆解步骤相反（�/p>

油杯各部件如�?1所示：

�?1

油杯各组装部件图

清洗后的零部件禁止用手直接接触，组装时必须戴好丝绸类手套，按照下列步骤进行组装、�/p>

a.将绝缘圈�?）放入屏蔽电极（4）中、�/p>

b.二者套在低压电极（2）上、�/p>

c.将低压电极螺帽（3）拧紧在低压电极�?）上、�/p>

d.将屏蔽电极螺帽（5）拧紧在屏蔽电极�?）上、�/p>

e.将绝缘圈�?）套在屏蔽电极（4）上、�/p>

f.将油杯上盖（8）拧紧在将屏蔽电极螺帽（5）上、�/p>

g.将以上组装体轻轻地放入高压电极（1）中，组装完成、�/span>

3、清洗方泔�/p>

在测量绝缘油的损耗值时，清洗油杯是很重要的准备工作。一些不可信的测量结果，往往是由于油杯清洗不彻底所致，因此必须遵循严格的清洗方法，才能得出重复性好、可靠的测量结果、�/p>

做绝缘油的损耗因数的鉴定试验时，在每次试验之前应彻底清洗油杯，清洗的步骤如下９�/p>

a.将油杯彻底拆开，依次用化学纯的石油醚（馏程60�?0℃）和苯清洗所有部件、�/p>

b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗、�/p>

c.将所有部件放�?%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次、�/p>

d.把所有部件放在蒸馏水中煮沸至�?小时、�/p>

e.将所有部件放入温度控制在40�?5℃的烘箱内烘干，烘干时间不少�?小时、�/p>

f.待所有部件冷至不烫手时，组装油杯、�/p>

注意：在做绝缘油的损耗因数的一般例行试验时，油杯的清洗方法可以简化，即将上述清洗方法的第c项和第d项略去，代之以将所有部件用蒸馏水漂洗几次后，直接进入第e项、�/p>

此外，当连续对一批油样作例行试验时，如果前一次油样的损耗因数小于规定值，则在做下一个油样时可不必再清洗油杯，但必须用第二个油样洗涮油杯三次以上、�/p>

八、试验方泔�/strong>

由于试品本身原因，引起油介质损耗值误差的因素很多，以下是摘自GB/T 5654-2007中关于液体绝缘材料介质损耗因数的测量标准中提供的试验方法，仅供参考、�/p>

1.试验电压

交流电压视所测液体而定，电场强度在0.03千伏/毫米�?千伏/毫米之间，采用频�?0�?2赫兹之间的正弦电压、�/p>

2.测量

油杯充入油样后，当内电极的温度与所要求的试验温度之差不大于��1℃时开始进行损耗因数的测量，仅在测量时施加电压。完成初次测量后，倒出油样并用第二份同一油样再充入油杯，操作过程�?次一样，但省略洗涮。加温后重复测量，两次读数之间的差别不应大于0.010%与两次测量较大值的25%之和、�/p>

如果这要求不能满足，就再次换同一油样做试验直到相邻两次读数之差不超过0.010%与两次测量较大值的25%之和为止，这时测得的结果才认为是有效、�/p>

Z后，将两次有效测量中较低的一个值作为液体样品的损耗因数、�/p>

九、常见故障及处理方法

1、开机时，电源开关指示灯不亮，请检查电源板保险芯，是否熔断、�/p>

2、当设备正在升压时，液晶显示“电极杯短路”，请检查电极杯是否装配合理、�/p>

3、当设备测出空杯电容值偏离标准值（60pF��5pF）较大时，请检查电源信号电缆保护电极盖上射频头是否松动、�/p>

4、当设备升温时，检测不到温度信号，请检测温度信号电缆是否连接正确、�/p>

5、当设备不升温时（即无中频加热特有的响声），请检查升温保险是否熔断、�/span>
