DT-1垊�/strong>建材及制品单体燃烧试验装�?/strong>

一、概�?/strong>

本试验机为专用测试仪器，测试建筑材料或制品（不包括铺地材料）在单体燃烧试验中对火的反映，以确定其本体物理性能的试验装置。本试验机严格满足国标中对测试条件的要求，严格测试规程（方法），采用大量、精密测量元件参与系统测试参数的评定�

通过试验机测试后可以确定样品燃烧性能（等级），包含量化（定性）测试参数：样品燃烧热释放率、是否发生火焰横向传播、计算样品总产烟量（产烟性能）、样品燃烧是否有滴落物和颗粒物产生�

本试验机具备多重测试功能，以高优性价比为质检部门及企业提供的检测手�

�� 本技术资料不能作为向本公司提出任何要求的依据�

�� 本技术资料的解释权在本公司。中航鼎力仪�?/p>

�� 本公司保留在满足客户要求的基础上变更设计的权利（不低于约定参数要求）�

二�?strong>依据标准

GB/T 20284-2006《建筑材料或制品的单体燃烧试验《�/strong>

三�?strong>型号说明

DT-1垊�/strong>建材及制品单体燃烧试验装�?/strong>

四�?/strong>系统测试项目９�/strong>

序号	测试项目
1	材料（制品）燃烧热释放率
2	材料（制品）总产烟量
3	材料（制品）火焰横向传播（速率（�/span>
4	材料（制品）滴落物、颗粒物

五�?/strong>主要技术参�?/strong>

1、系统温度测量范围：0�?00℃；测量精度：≤��0.5℃；

2、系统压差测量范围：0�?20Pa（MAX）；测量精度：≤��2Pa�

3、排烟流量测量范围：0.25m3/s�?.8 m3/s（MAX）；测量精度：≤��1.5%�

4、燃气质量流量计测量范围�? g/s�?.5 g/s；测量精度：�?#177;1%�

5、氧气分析（顺磁型）范围�?6%�?1%，响应时闳�12s�?0min内噪声漂移不超过100��10^-6，数据采集输出的分辨�?00��10^-6�

6、二氧化碳（IR型）测量浓度范围�?%�?0%，线性度为大于满量程�?%，数据采集输出的分辨�?00��10^-6�

7、探测器色度标准�?#177;5%，输出线性度（透过率）<3%，透过玆�1%�

8、光密度测量：测量范�?%�?9.9%；测量精度：不超过滤光片示值的��5%�?#177;0.01�

9、空气相对湿度测量：测量范围�?0%�?0，精� ：≤��5%�

10、燃� ：商用丙烷气体，纯度�?5％（由用户提供）�

11、电源：AC380V �?KW�

12、设备占地尺寸（燃烧室及排烟管道外形尺寸）：6100mm��5500mm��4600mm(�?#215;�?#215;�?�

13、燃烧室外形尺寸�?200mm��3200mm��2500mm（长���?#215;高）�

1	主（副）燃烧器点火方弎�/span>	全自动电子点火器
1	安全措施1	进口防爆开关电磁阀		安全措施
3	安全措施2	高频响应火焰探测�?/span>		安全措施
4	安全措施3	高频电子点火�?/span>		安全措施
5	安全措施4	国产知名品牌燃气胶管		安全措施
6	安全措施5	防爆电器隔离箰�/span>		安全措施
7	燃烧室占地面�?/span>	3200��3200��4300（mm（�/span>
8	控制柜电脑桌	1200��800��2000（mm（�/span>
9	系统需要试验室面积	6000��5500��4600（mm（�/span>
系统总功玆�/span>		380V�?Kw；设备电缆长度外伸设�?m
箱体		全钢框架，不锈钢蒙板
本系统为计算机全自动控制本系统不包含测试用氧气及丙烷钢瓶

六�?/strong>系统构成及功能特点介绍：

装置组成简介：

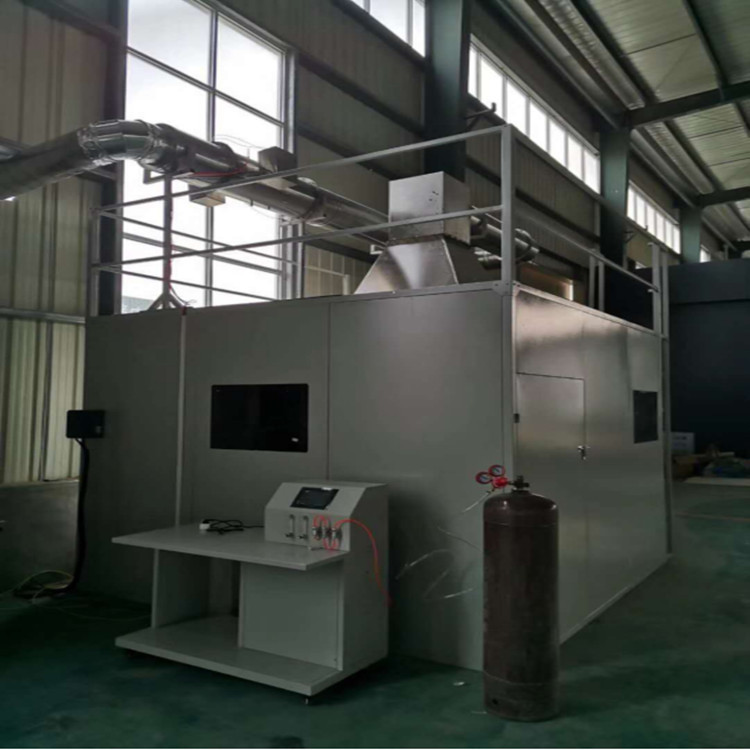

DT-1建材及制品单体燃烧试验装置包括：控制系统、燃烧室、试件安装小车、燃烧器、烟道及排烟系统、分析及测量系统、除尘装置组成，如图所示�

试验原理：将长、短翼的试验件（建筑材料）成L型固定在小车上，将小车推入燃烧室内，开动风机并通过变频器将排烟管道的体积流量调整到规定范围，点燃远离试件的辅助燃烧器，确定燃烧器本身的热释放量，关闭辅助燃烧器，以相同质量流量的燃气点燃主燃烧器，通过20min试验，计算和评估建筑材料的热释放、产烟量、火焰横向传播和燃烧滴落物及颗粒物�

装置系统图：

装置各组成部件及特点简介：

1．燃烧室：我公司生产的设备燃烧室有两种结构，用户可自由选择。一种是砖混结构，另一种是钢板框架结构。砖混结构燃烧室的优点是安全，结实耐用，保温效果好，外观上整洁美观，缺点是制作麻烦，拆装不便；钢板框架结构的燃烧室优点是拆装简单，缺点是不够结实耐用，长期进行燃烧试验会有受热变形，密封不严，墙壁钢板因受高温会有氧化变色，使用寿命短等缺点。如果用户不考虑试验室搬迁，我公司建议用户选用砖混结构燃烧室�

2．烟道及排烟系统：该部分由集气罩，排风管道，测量管道，排风机等组成，测量管道为双层中间具有保温功能的设计结构，严格符合标准要求，保证数据测量、采集的准确性。排烟管道的数据测量采集管段，安装有用以测量温度、光衰减、O2和CO2浓度、压差的传感器，设备采集的数据进行计算和评估，采�?.5KW的离心式引风机，完全能保证试验所需的风速风量要求�

排烟系统尾端烟气排出部分我公司做了的设计，取消了烟囱，采用引风机将烟气引入除尘装置中，除尘后烟气由除尘装置的四周排气孔排入室外大气中，由于目前对环保的要求极高，由于没有烟囱，不会引起环保部门的注意，这将给用户省去许多不必要的麻烦�

3．燃烧系统：燃烧气体为高纯商用丙烷气体，采用国内上市企业七星电子公司生产的质量流量控制器控制丙烷气体送气量，采用高级防爆先导型电磁阀控制可燃气体的输送，采用高频电子点火器及点火针自动点火，采用火焰探测器探测点火结果，自动化程度高。除此以外，设备还设计配备了足够的安全措施。首先，整个可燃烧气体的输送、控制元器件单独配置在一个独立的防爆箱内，单独隔离放置；再有，设备的控制系统对使用安全做了进一步的保障措施，只要系统发出可燃气体输送阀开启的指令，系统即自动启动引风机以引流吸风，即使真的出现点火判断失误，没能点火的故障（该故障出现几率极低），输送到燃烧室的可燃气体也已经被风机引送并排到室外大气中了，不会出现燃烧室内可燃气体聚集从而引发安全事故的风险。可以说，该设备的安全防护工作达到了非常高的级别，用户可以放心的使用�

4．分析及测量系统

1）氧气及二氧化碳分析仪：该分析仪是该装置的关键测量元件，我公司选用的是国内的气体分析测量装置生产商提供的分析仪，不但质量可靠，精度也完全能够满足标准的要求，而且分析仪可直接镶嵌放置于控制柜上，测量数据直接显示在液晶屏上，非常直观，便于操作，仪器后面板配有专用标定入口，非常便于用户后期标定校准。而国内有些厂家自已制作分析仪，虽然成本低，但因为不，因此故障率高、精度不达标、标定困难等问题频频出现。也有些厂家号称使用进口分析仪，但实际上是国产小厂生产的分析仪贴牌，以欺骗用户（进口分析仪大多价格在15万人民币以上），质量、精度、售后同样不能保证。我公司始终坚持的事交给的团队做的原则，关键元器件绝不自制，坚持品牌战略，坚持同正规的元件生产商合作，虽然仪器成本提高，但仪器的质量、精度过硬，不但有利于用户使用体验及维护保养，而且从长期来看，因为故障率低，企业服务费用大幅降低，同时用户反响好，有利于公司的品牌传播及信誉累积，我公司也是从中受益良多�

2）管道压力的测量采用康宇公司产的压力变送器测量，管道气体温度采用沈阳半岛公司生产的热电偶测量，采用一体式温湿度变送器测量燃烧室的温湿度指标�

3）烟密度分析�?strong>（该装置非标准配置，需用户另外订货（�/strong>：我公司也是采用的分析仪生产商提供的产品而非自制。该分析仪由发光单元及受光单元组成，根据发出的光波被 管道内烟气遮挡的来分析管道内烟密度的大小。经过我公司技术人员采用标准滤光片测量，其线性度及度非常的好，完全满足标准的精度要求，是真正能够满足标准的要求的烟密度测量仪器。分析仪配有自校准程序，可随时进行校准，更近一步地保证测量精度 。而国内有些公司自己制作的分析仪，线性度及准确度很难达到标准的要求，例如采用82%滤光片校准后，再�?5%滤光片去测量其线性，结果可能会有30%以上的偏差，根本不能满足标准的要求。我公司也走过自制分析仪的弯路，但发现，还是要坚持的事交给的团队做的原则，以提高质量，有利于客户体验和后期维护为前提�

5．除尘装�?strong>（该装置非标准配置，需用户另外订货（�/strong>�

目前市场上大部分生产厂家不提供除尘装置，一部分提供除尘装置的厂家大多采用湿式除尘法除尘，该除尘法采用在管道中加雾状喷淋头，形成水雾，将流过烟气中颗粒物洗掉，以达到除尘效果。该方法具有结构简单，成本低的优点，但是在使用过程中，也具有如下缺点：1.除尘效果不稳定，受气体流速影响较大，经常出现烟气中颗粒清洗不干净的现象；2.容易出现喷头堵塞现象，导致除尘效果不稳定�?.滤下的泥浆不易清理；4.易腐蚀除尘装置，降低使用寿命；5.受气温影响较大，因该装置一般都安装在室外，在气温低时易结冰，影响使用�

我公司技术人员研制的干燥法除尘装置有效地解决了以上问题，该除尘装置采用干燥过滤法去除烟气中的杂质，经试验证明，其对含微米或亚微米数量级以上的粉尘粒子的除尘效率可�?%以上，对于大颗粒杂质的过滤效果可达。该装置采用的结构设计，不但增加了除尘效果而且去除了烟囱。具有如下的优点�?.过滤效果好且稳定�?.滤下的杂质便于清理且不具有腐蚀性，装置使用寿命长；3.滤材可重复使用，降低了用户的后期维护保养成本�?.不受气温变化的影响；5.由于取消了烟囱，烟气由除尘装置的四周排气孔排入室外大气中，不会引起环保部门的注意及排查，这将给用户省去许多不必要的麻烦�

6.控制系统:由控制柜及微机系统构成，整个装置采用计算机自动控制，软件为我公司技术人员编写，具有独立知识产权，软件人机对话界面布置合理，易于操作。IO控制及采集板卡均采用第三方制作采集板卡的生产商设计生产的标准化产品，质量稳定，使用方便，价格透明，易于用户后期售后更换。控制软�

界面图如下：

七、主要元器件表：
