反击式破碎机是一种新型高效率的破碎设备，其特点是：体积小、构造简单、破碎比大、耗能少、生产能力大、产品粒度均匀、并有选择性的碎矿作用，是很有发展前途的设备；反击式破碎�?*的缺点是板锤和反击板特别容易磨损，尤其是破碎坚硬的矿石，磨损则更为严重，需要经常更换。目前由于一些耐磨材料的出现，在一些金属选矿厂中已得到应用、�br /> 特点９�/p>

1、转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力、�/p>

2、本机经优化设计成低转速、多破碎腔冲击型破碎机，其线速度较一般反击破降低20%-25%，以低能耗获得高的生产能力、�/p>

3、本机具有三级破碎以及整形的功能，因而破碎比大，产品形状呈立方体，可选择性破碎等优点、�/p>

4、合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间、�/p>

5、以新的制造技术，研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质，解决了硬物料的破碎性难题。大大提高了板锤的使用寿命、�/p>

6、独特的反击齿板、无键联接、�/p>

7、PFY1315硬岩反击破配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能、�/p>

性能９�/p>

1.多腔均匀破碎，适宜破碎硬岩：�/p>

2.低矮的大进料口，便于生产线布置和增大进料尺寸：�/p>

3.新型耐磨材料使板锤、反击板和衬板使用寿命更长；

4.高铬板锤、独特的反击衬板,尤其适用于硬岩破碎、高效节能；

5.硬岩破碎、高效节能；

6.均整板结构使排料更呈小粒径和立方体形，无内纹：�/p>

7.产品形状呈立方体，排料粒度大小可调；

8.简化破碎流程；

9.全液压开启，便于维修及更换易损件、�/p>

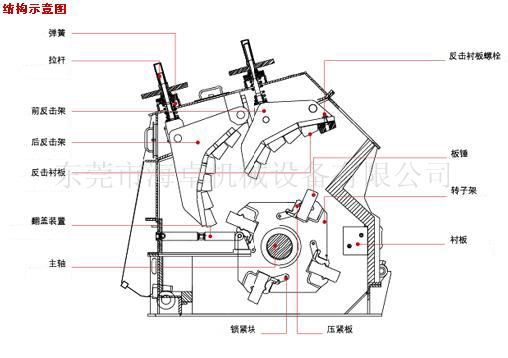

反击式破碎机的构速�/p>

　　　单转子反击式破碎朹�/p>

　　单转子反击式破碎机的构造，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称�?*冲击区；由反击板与转子之间组成的空间是第二冲击区。物料在**冲击区受到互相冲击而破碎后，继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出、�/p>

　　反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移，间隙增大，可让难碎物通过，而不致使转子损坏。而后反击板在自重作用下，又恢复原来位置，以此作为破碎机的保护装置、�/p>

主要部件

1）反击板

　　反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度、�/p>

　　反击板的形式很多，主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击，因此可获得**的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后，在圆心区形成激烈的冲击粉碎区，以增加物料的自由冲击破碎效果、�/p>

　　反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷、�/p>

　　反击式破碎机的转子大都采用整体铸钢制成，结构坚固耐用，易于安装板锤，它的质量大，能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成、�/p>

2）板锣�/p>

　　板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，现在一般为长条形、�/p>
