设备特点:

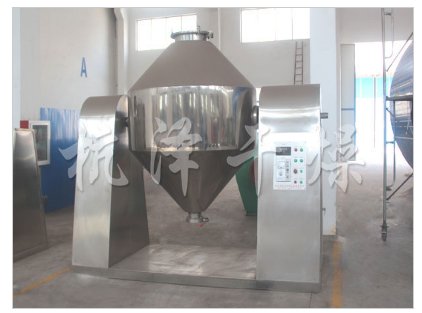

SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器，真空泵与干燥设备配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥、�/p>

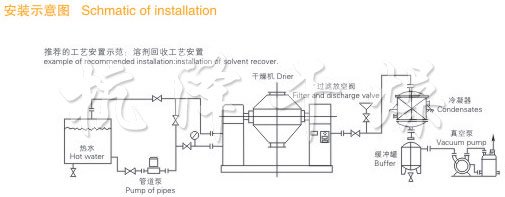

设备流程工艺９�/strong>

工作原理:

SZG系列双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的、�/p>

应用范围:

本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用由下列要求的干燥９�/p>

1、不能接受高温的热敏性物斘�/p>

2、需回收溶剂和有毒气体的物料

3、容易氧化，有危险的物料

4、对结晶状有要求的物斘�/p>

5、要求残留挥发物含量极低的物斘�/p>

技术参数表９�/span>

规格 名称	100	350	500	750	1000	1500	2000	3500	4500	5000
罐内容积	100	350	500	750	1000	1500	2000	3500	4500	5000
装料容积 (L)	�?0	�?75	�?50	�?75	�?00	�?50	�?000	�?750	�?250	�?500
加热面积 (m2)	1.16	2	2.63	3.5	4.61	5.58	7.5	11.2	13.1	14.1
转� (rpm)	4 - 6
电机功率 (kw)	0.75	1.1	1.5	2	3	3	4	5.5	7.5	11
占地面积长×宽(mm)	2160×800	2260×800	2350×800	2560×1000	2860×1300	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
回转高度(mm)	1750	2100	2250	2490	2800	2940	2990	3490	4100	4200
罐内设计� (MPa)	-0.1-0.15
夹套设计压力 (MPa)	�?.3
工作温度 (oC)	罐内�?5 夹套�?40
用冷凝器时，真空�?	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
型号，功玆�/td>	2KW	2KW	3KW	3KW	505KW	7KW	9.5KW	11KW	20.5KW	22KW
不用冷凝器时，真空泵 ,	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B	SK-3	SK-6	SK-6	SK-9	SK-10
型号，功玆�/td>	1.5KW	2.2KW	2.2KW	4KW	4KW	5.5KW	11KW	11KW	15KW	18.5KW
重量(kg)	800	1100	1200	1500	2800	3300	3600	6400	7500	8600

注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小、�/p>
