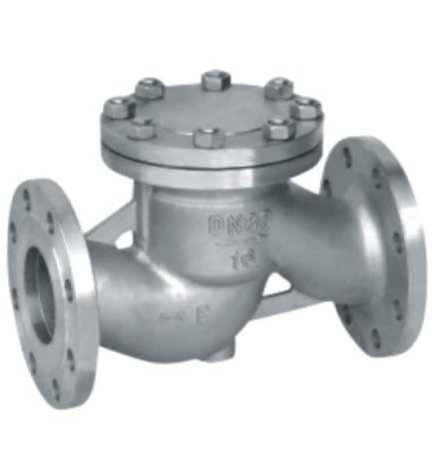

执行标准

设计依据	GB	API
设计标准	GB/T 12235	BS 1868
结构长度	GB/T 12221	ASMEB16.10
连接法兰	JB/T 79-94	ASMEB16.5
试验和检骋�/td>	JB/T 9092	API1598

主要构件材料

零件名称	零件材料
	阀佒�/td>	阀瓢�/td>	双头螺柱	六角獴母	垫片	阀盕�/td>
GB	WCB WC1 WC6 WC9 C5 CF8 CF8MCF3 CF8C CF3 CF3M		35CrMoA 25Cr2MoV 0Crl8ni9 0Crl7Nil2Mo2	45 35CrMoA 25Cr2MoV 0Crl8ni9 (X>17M12Mq2	柔性石�?不锈钡�/td>	25 lCrl8Ni9Ti OCrlSNil2m02rli 20CrlMolV 25Cr2MoV
ASTM	WCB WC1 Wc6 WC9 C5 CF8 CF8MCF3 CF8C CF3 CF3M		A193-B7 A320-B6 A198-B8M	A194-2H A194-8 A194-B8M	柔性石�?不锈钡�/td>	A1405 Fil F22 F5 F9 F304 F316 F321 F304LF316L

主要外形和连接尺寷�/span>

公称通径 (DN(mm)	Dimensions(mm)
	L	D	DI	D2	b-f	z-Ф	H
H41H-16C H4			1W-16C H41W-16P H41W-16R H41W-16I
15	130	95	65	45	14-2	4-14	95
20	150	105	75	55	14-2	4-14	110
25	160	115	85	65	14-2	4-14	120
32	180	135	100	78	16-2	4-18	135
40	200	145	110	85	16-3	4-18	148
50	230	160	125	100	16-3	4-18	160
65	290	180	145	120	18-3	4-18	177
80	310	195	160	135	20-3	8-18	187
100	350	215	180	155	20-3	8-18	202
125	400	245	210	185	22-3	8-18	227
150	480	280	240	210	24-3	8-23	263
200	600	335	295	265	26-3	12-23	293
250	650	405	355	320	30-3	12-26	330
300	750	460	410	375	30-4	12-26	382
350	850	520	470	435	34-4	16-26	430
400	950	580	525	485	36-4	16-30	480
450	1050	640	585	545	40-4	20-30	530
500	1150	705	650	608	44-4	20-34	570
600	1350	840	770	718	48-5	20-41	650
700	1450	910	840	788	50-5	24-41	720
800	1650	1020	950	898	52-5	24-41	810
900	1850	1120	1050	998	54-5	28-41	930
1000	2050	1255	1170	1110	56-5	28-48	1050

公称压力	公称通径 (DN(mm)	Dimensions(mm)
		L	D	DI	D2	D6	b-f	z-Ф	H
H41H-25C H41W-25C H41W-25P H41W-25R H41W-25I	15	130	95	65	45	/	16-2	4-14	95
	20	150	105	75	55	/	16-2	4-14	110
	25	160	115	85	65	/	16-2	4-14	120
	32	180	135	100	78	/	18-2	4-18	135
	40	200	145	110	85	/	18-3	4-18	148
	50	230	160	125	100	/	20-3	4-18	160
	65	290	180	145	120	/	22-3	8-18	177
	80	310	195	160	135	/	22-3	8-18	187
	100	350	230	190	160	/	24-3	8-23	202
	125	400	270	220	188	/	28-3	8-26	227
	150	480	300	250	218	/	30-3	8-26	263
	200	600	360	310	278	/	34-3	12-26	293
	250	650	425	370	332	/	36-3	12-30	330
	300	750	485	430	390	/	40-4	16-30	382
	350	850	550	490	448	/	44-4	16-34	430
	400	950	610	550	505	/	48-4	16-36	480
	450	1050	660	600	555	/	50-4	20-36	530
	500	1150	730	660	610	/	52-4	20-41	570
	600	1350	840	770	718	/	56-5	20-41	650
	700	1450	955	875	815	/	60-5	24-48	720
	800	1650	1070	990	930	/	64-5	24-48	810
	900	1850	1180	1090	1025	/	66-5	28-54	930
	1000	2050	1305	1210	1140	/	68-5	28-58	1050
H41H-40 H41W-40 H41W-40P H41W-40R H41W-40I	15	130	95	65	45	40	16-2	4-14	105
	20	150	105	75	55	51	16-2	4-14	120
	25	160	115	85	65	58	16-2	4-14	130
	32	180	135	100	78	66	18-2	4-18	145
	40	200	145	110	85	76	18-3	4-18	158
	50	230	160	125	100	88	20-3	4-18	170
	65	290	180	145	120	110	22-3	8-18	187
	80	310	195	160	135	121	22-3	8-18	197
	100	350	230	190	160	150	24-3	8-23	212
	125	400	270	220	188	176	28-3	8-26	240
	150	480	300	250	218	204	30-3	8-26	290
	200	600	375	320	282	260	38-3	12-30	330
	250	650	445	385	345	313	42-3	12-34	382
	300	750	510	450	408	364	46-4	16-34	430
	350	850	570	510	465	422	52-4	16-36	480
	400	950	655	585	535	474	58-4	16-41	530
	450	1050	680	610	560	524	60-4	20-41	570
	500	1150	755	670	612	576	62-4	20-48	650
	600	1350	890	795	730	676	62-5	20-54	720
	700	1450	995	900	835	768	68-5	24-54	850

H41H-64 H41W-64 H41W-64P H41W-64R H41W-64I	15	165	105	75	55	40	18-2	4-14	115
	20	190	125	90	68	51	20-2	4-18	128
	25	210	135	100	78	58	22-2	4-18	142
	32	230	150	110	82	66	24-2	4-23	161
	40	260	165	125	95	76	24-3	4-23	172
	50	300	175	135	105	88	26-3	4-23	180
	65	340	200	160	130	110	28-3	8-23	192
	80	380	210	170	140	121	30-3	8-23	207
	100	430	250	200	168	150	32-3	8-26	207
	125	500	295	240	202	176	36-3	8-30	235
	150	550	340	280	240	204	38-3	8-34	265
	200	650	405	345	300	260	44-3	12-36	297
	250	775	470	400	352	313	48-3	12-41	357
	300	253	530	460	412	364	54-4	16-41	430
	350	1025	595	525	475	422	60-4	16-41	480
	400	1150	670	585	525	474	66-4	16-48	530
	500	1400	800	705	640	576	70-4	20-54	650
H41H-100 H41W-100 H41W-100P H41W-100R H41W-100I	15	165	105	75	55	40	20-2	4-14	115
	20	190	125	90	68	51	22-2	4-18	128
	25	210	135	100	78	58	24-2	4-18	142
	32	230	150	110	82	66	24-2	4-23	161
	40	260	165	125	95	76	26-3	4-23	172
	50	300	195	145	112	88	28-3	4-26	180
	65	340	220	170	138	110	32-3	8-26	192
	80	380	230	180	148	121	34-3	8-26	207
	100	430	265	210	172	150	38-3	8-30	207
	125	500	310	250	210	176	42-3	8-34	235
	150	550	350	290	250	204	46-3	12-34	265
	200	650	430	360	312	260	54-3	12-41	297
	250	775	500	430	382	313	60-3	12-41	357
	300	900	585	500	442	364	70-4	16-48	430
	350	1025	655	560	495	422	76-4	16-54	480
