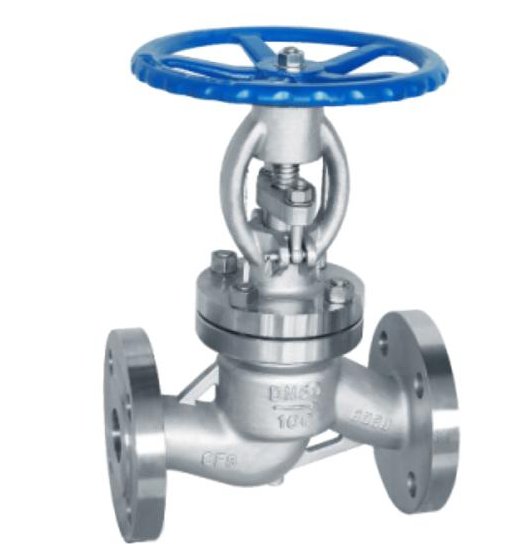

执行标准

设计	GB/T 12235
压力温度基准	GB/T12224
结构长度	GB/T 12221
法寸尺寸	JB/T 79-1994;GB/T 9113.1
检验和测试	JB/T 9092
主体材料	GB/T12230-ZG08Crl8Ni9; ZG08Crl8Nil2Mo2Ti; ZG03Crl8Nil0; ZG12Crl8Nil2Mo2Ti; A216-WCB

主要构件材料

序号 No	部件	材料
1	阀佒�/td>	ZG08Crl8Nil2MO2Ti
2	阀瓢�/td>	ZG08Crl8Nil2MO2Ti
3	阀瓣盖	ZG08Crl8Nil2MO2Ti
4	阀杅�/td>	06Crl7Nil2Mo2
5	大薄牆�/td>	PTFE+ PTFE
6	阀盕�/td>	ZG08Crl8Nil2Mo2Ti
7	填料	PTFE/柔性石�?/td>
8	压套	06Crl7Nil2Mo2
9	压板	ZG08Crl8Nil2MO2Ti
10	阀杆螺毌�/td>	A439-D2
11	手轮	QT400-15
12	铭牌	06Crl9Nil0
13	手轮螺母	A194-8
14	中法兰螺毌�/td>	A194-8
15	中法兰螺杅�/td>	A193-B8
16	销轳�/td>	06Crl9Nil0
17	活节螺栓	A193-B8
18	活节螺母	A194-8

主要尺寸

公称压力	Size	Dimensions(mm)
	DN	L	D1	D2	C	g	T	t	H	w	n-Ф
PN1.6 Mpa	15	130	95	95	65	46	14	2	218	120	4-14
	20	150	105	105	75	56	16	2	258	140	4-14
	25	160	115	115	85	65	16	2	275	160	4-14
	32	180	135	135	100	78	16	2	282	180	4-18
	40	200	145	150	110	84	18	2	330	200	4-18
	50	230	160	165	125	99	20	2	350	240	4-18
	65	290	180	185	145	118	20	2	400	280	4-18
	80	310	195	200	160	132	20	2	355	280	8-18
	100	350	215	220	180	156	22	2	415	320	8-18
	125	400	245	250	210	184	22	2	460	360	8-18
	150	480	280	285	240	211	242	2	510	400	8-22
	200	600	335	340	295	266	242	2	710	400	12-22
	250	650	405	405	355	319	262	2	786	450	12-26
	300	750	460	460	410	370	282	2	925	500	12-26
	350	850	520	520	470	435	342	2	1075	700	16-25
	400	950	580	580	525	485	362	2	1235	800	16-30
	450	1200	640	640	585	545	402	2	-	1000	20-30
	500	1250	705	705	650	608	442	2	-	1000	20-34

公称压力	Size	Dimensions(mm)
		L	D1	D2	C	g	T	t	H	w	n-Ф
PN2.5Mpa	15	130	95	95	65	45	16	2	218	120	4-14
	20	150	105	105	75	55	16	2	260	140	4-14
	25	160	115	115	85	65	16	2	275	160	4-14
	32	180	135	135	100	78	18	2	282	180	4-18
	40	200	145	150	110	85	18	3	332	200	4-18
	50	230	160	165	125	99	20	3	350	240	4-18
	65	290	180	185	145	120	22	3	405	280	8-18
	80	310	195	200	160	135	22	3	360	280	8-18
	100	350	230	235	190	160	24	3	412	320	8-23
	125	400	270	275	220	188	28	3	462	360	8-25
	150	480	300	305	250	218	30	3	510	400	8-25
	200	600	360	365	310	278	34	3	715	400	12-25
	250	650	425	430	370	322	36	3	789	450	12-30
	300	750	485	490	430	390	40	4	925	500	12-30
	350	850	550	555	490	448	44	4	1025	700	16-34
	400	950	610	615	550	505	48	4	1235	800	16-34
	450	1200	660	665	600	555	50	4	-	1000	20-34
	500	1250	730	735	660	610	52	4	-	1000	20-41
PN4.0Mpa	15	130	95	95	65	46	14	2	233	120	4-14
	20	150	105	105	75	56	16	2	275	140	4-14
	25	160	115	115	85	65	16	2	285	160	4-14
	32	180	135	140	100	78	18	2	305	180	4-18
	40	200	145	150	110	84	18	3	355	200	4-18
	50	230	160	165	125	99	20	3	373	240	4-18
	65	290	180	185	145	118	22	3	408	280	8-18
	80	310	195	200	160	132	24	3	436	320	8-18
	100	350	230	235	190	156	24	3	480	360	8-22
	125	400	270	270	220	154	26	3	558	400	8-25
	150	480	300	300	250	211	28	3	611	400	8-26
	200	600	375	375	320	284	34	3	720	400	12-30

PN6.4 Mpa	Size	Dimensions(mm)
	DN	d	L	D1	D2	C	g	T	t	H	w	n-Ф
	15	15	170	105	110	75	55	18	2	218	140	4-14
	20	20	190	125	130	90	68	20	2	260	160	4-18
	25	25	210	135	140	100	78	22	2	275	180	4-18
	32	32	230	150	155	110	82	24	2	325	200	4-23
	40	40	260	165	170	125	95	24	3	360	240	4-23
	50	50	300	175	188	135	105	26	3	410	280	4-23
	65	65	340	200	205	160	130	28	3	450	320	8-23
	80	80	380	210	215	170	140	30	3	485	360	8-23
	100	100	430	250	255	200	168	32	3	535	400	8-25
	125	125	500	295	300	240	202	36	3	630	400	8-30
	150	150	550	340	345	280	240	38	3	650	450	8-34
	200	200	650	405	410	345	300	44	3	810	500	12-34
PN10.0 Mpa	15	15	170	105	110	75	55	20	2	220	120	4-14
	20	20	190	125	130	90	68	22	2	260	140	4-18
	25	25	210	135	140	100	78	24	2	275	160	4-18
	32	32	230	150	155	110	82	24	2	325	180	4-23
	40	40	260	165	170	125	95	26	3	360	200	4-23
	50	50	300	195	200	145	112	28	3	415	240	4-25
	65	65	340	220	225	170	138	32	3	455	280	8-25
	80	80	380	230	235	180	148	34	3	485	280	8-25
	100	100	430	265	270	210	172	38	3	538	320	8-30
	125	125	500	310	315	250	210	42	3	635	360	8-34
	150	150	550	350	355	290	250	46	3	650	400	12-34
	200	200	650	430	435	360	312	54	3	812	400	12-41
