产品概况９�/p>

1、长轴消防泵简�?nbsp;

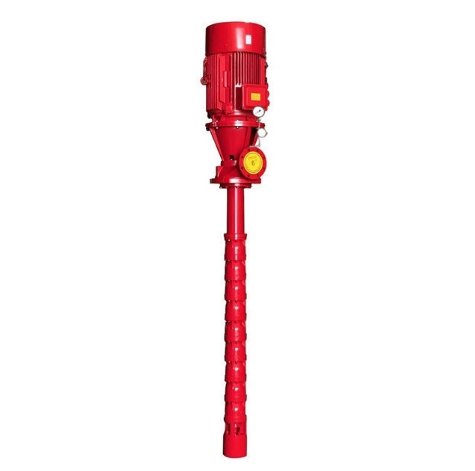

长轴消防泵系由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成的立式泵。泵座和电机位于井口（或水池）上部，电机的动力通过与扬水管同心的传动轴传递给叶轮轴，驱动叶轮产生流量、扬程、�/p>

长轴消防泵其性能参数、技术条件均符合国家新颁布的GB6245-2006《消防泵》标准的要求。质量可靠、性能稳定、�/p>

2、� � � 围：

流量Q�?-45L/s

压力P�?.30-10.5MPa

功率N�?.5-45kW

转� n�?900r/min

3、使用条件：

1. 电源要求９�/p>

�?）额定频率为50赫兹，电机端额定电压应保证为380±5%伏的三相交流电源

�?）变压器负载功率不应超过其容量的75%、�/p>

�?）变压器距井口较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超�?0米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降、�/p>

2. 水质要求９�/p>

�?）一般无腐蚀性清水、�/p>

�?）水中固体物含量（按重量计）不大�?.01%、�/p>

�?）酸碱度PH值在6.5�?.5范围内、�/p>

�?）硫化氢含量不大�?.5毫克/升、�/p>

�?）水温不高于40℃、�/p>

不含有任何油类。超出以上介质要求时请与本公司联系，我们有整套的解决方案、�/p>

4、主 � � 炸�/p>

1. 是立式多级取水设备，占地面积小，工作部件可伸至百米以下提取流体介质，有多种驱动方式、�/p>

2. 根据抽送介质等使用条件的不同，可提供不同材料、不同结构和不同要求的电机以满足客户的各种工况需要、�/p>

3. 具有流量范围大、扬程高、结构紧凑、运行稳定等特点、�/p>

5、结 � � 昍�/p>

干式电机消防泵组由三大部分组成：即工作部分、扬水管部分、井上部分、�/p>

1、工作部刅�/p>

本部分由工作部件和滤水器部件组成。工作部件由导流壳、叶轮、锥形套、壳轴承和叶轮轴等零件组成。叶轮为封闭式结构。壳体之间用螺栓联接。在导流壳和叶轮上可配耐磨环、�/p>

2、扬水管部分

本部分由扬水管、传动轴、联轴器和支架部件等组成。扬水管用法兰或管螺纹联接。传动轴材料�?Cr13或不锈钢，当传动轴轴承部位磨损后，如果是螺纹连接的扬水管，可调换二根短扬水管的安装位置，即可再次使用。如果是法兰连接的扬水管，可调换传动轴上下方向，即可再次使用。螺纹连接扬水管的电动机消防泵在泵座�?上端的扬水管的连接处配有特制的锁紧环� 可有效地防止扬水管脱落事故、�/p>

3、井上部刅�/p>

本部分由泵座部件、消防电动机消防泵专用电动机、电机轴、联轴器等部件组成。可选配电控箱、出口短管、进排气阀、压力表、止回阀、闸阀和橡胶或不锈钢伸缩节、�/p>

型号说明９�/p>

安装使用方式９�/p>

安装前的准备

�?）检查井筒质量和清洗水池(�?：检查井筒内径尺寸和直度是否符合水泵使用条件的要求，清除水池(�?中一切污泥杂物、�/p>

�?）检查地基质量和泵房：井口的基础应能承受泵的全部重量，保证水泵在长期使用中不变形。泵房的建筑应以泵拆装方便、保证水泵井上部分的工作不受自然条件影响为原则、�/p>

�?）工具、设备的准备，除制造厂有偿提供的夹板工具外，尚需准备如下工具和设备、�/p>

a. 能承受泵组重量并具有一定富裕量�?米左右高的三角架一副；

b. 能承受泵组重量并具有一定富裕量的手动或电动葫芦一个；

c. 钳工工具一套；

d. 适合该泵的管子钳二把：�/p>

e. 能承受泵组重量并具有一定富裕量的钢丝绳一根；

f. 枕木数根、�/p>

此外，还需准备油脂、纱布、钢刷、刀片等物品、�/p>

�?）检查并清理零部件：按随泵带来的《产品装箱单》清点泵全套零部件及资料。用煤油将需要安装的零部件所有配合面（螺纹、止口、端面等）清洗干净，橡胶轴承不得与油类接触，以防橡胶变形。检查所有零件的配合面是否有磕碰、划伤、油污等，若有，则应仔细进行修整并涂油防锈、�/p>

在生产厂装配好的工作部件，不要拆开重装，但要检查工作部件的传动部分是否转动均匀、灵活，轴向串量是否符合要求� 将传动轴两端用“V”型铁架起，用千分表检查测量传动轴的弯曲情况，其圆跳动量在全长范围内不超过0.4mm，否则应重新进行校直、�/p>

安装顺序

�?）将滤水器部件安装在工作部件的下端。用夹板夹住工作部件的上端，用起吊设备吊

起工作部件放入井筒内，将夹板落在事先放在井口上的二根枕木上、�/p>

�?）将另一副夹板夹在短扬水管的一端连同短传动轴一起吊起，先将短传动轴通过联轴器与叶轮轴拧紧（传动轴的螺纹均为左旋螺纹），再将短扬水管与已放入井筒内的工作部件联接好，然后将支架安放在扬水管法兰凹止口内（对于螺纹连接的扬水管，则把支架部件旋入联管器的中间位置），与扬水管的端面紧密接触、�/p>

依此办法，将应安装的扬水管全部装入井筒内、�/p>

注意：在安装过程中，应观察装好的泵轴是否在扬水管中间。若在中间，再将支架部件安放在扬水管法兰凹止口内（对于螺纹连接的扬水管，则把支架部件旋入联管器的中间位置，用支架扳手旋紧），这时应测量轴端面至支架部件平面的距离。每安装一组扬水管和传动轴均测量一次，看其是否一致，如果一致则表示安装无误，如果相差太多，则应停止安装找出问题的原因。若传动轴偏斜，不在扬水管中间，应将轴吊起少许，转动180°然后落下，若传动轴偏斜方向改变，说明轴已弯曲，应把轴校直或更换。若偏斜方向不变，说明扬水管不直，应把扬水管卸掉，检查扬水管端面及支架部件上、下面是否平整，有无杂物，排除后重新安装、�/p>

�?）将传动装置轴（用专用电机驱动时，则为电机传动轴）装在传动轴上端、�/p>

�?）将*上端扬水管与泵座部件组装在一起。吊起泵座部件置于井口上方，使传动装置轴（或电机传动轴）穿过泵座中间的填料函孔。将短管与放在井口上的扬水管联接好。对于螺纹连接扬水管的泵，应吊起整台泵，再次旋紧锁紧环、�/p>

�?）当用专用立式电机驱动时，将电机上端的防护罩卸下，拆去调整螺母和传动盘。吊起电机，使电机传动轴穿过电机的空心轴，用螺栓将电机拧紧在泵座上。检查电机传动轴与空心轴的对中心性，若不对中，则应调整，保证完全对中为止，然后，校正电机转向、�/p>

�?）当用普通立式电机驱动时，首先将联轴器部件中的下联轴器带键套入传动装置轴� 旋上调节螺母。吊起电机，在电机轴上带键套入上联轴器，将两片挡圈卡入电机轴环形槽中� 通过旋转调节螺母，保证调节螺母上端面与上联轴器下端面距离8�?0mm。电机用螺栓固定在泵座部件上，用螺栓穿过上下联轴器及调节螺母，使它们紧固在一起� 用手旋转联轴器部件，转子部分转动应均匀，无明显卡滞现象、�/p>

安装时的注意事项９�/p>

�?）吊装时，被吊装的部件切勿与地面及其它硬物碰撞，保证已清洗干净的零部件不磕碰划伤，不沾有泥沙或其它脏物、�/p>

�?）凡有螺纹、止口和结合面的部位，在安装时，必须均匀地涂一层黄油，橡胶轴承应涂滑石粉，不能与油类接触、�/p>

�?）传动轴用联轴器联接时，应确保两传动轴端面紧密接触，其接触面应位于联轴器的中部、�/p>

�?）每根扬水管安装完后未装支架之前，应用样板或量具检查轴是否与管同心，若偏斜较大时，应查找原因，或更换扬水管、传动轴来保证、�/p>

�?）每装完3�? 根扬水管以后，应及时检查轴伸出的长度是否有变化，若轴伸出长度变化很显著时，应查明原因，进行调整、�/p>

�?）装配完毕后，所剩下的零件均是所带的备件和工具，应妥善保管，切勿丢失、�/p>

泵组的起动、运转和停车
