中国粉体网讯碳酸钙是一种无机化合物，化学式为CaCO₃，是石灰石、大理石等的主要成分。碳酸钙通常为白色固体，无味，常温下微溶于水。微纳米碳酸钙（Nano-CaCO₃，）是一种优良的无机填料，其作为代表性的纳米产品之一，是目前生产和使用量最大的纳米材料，被广泛应用于油墨、塑料、橡胶、造纸、食品、颜料、纺织品等方面。纳米碳酸钙的微小尺寸和高比表面积使其成为材料科学和工程领域中备受关注的研究对象、�/span>

1、纳米碳酸钙特性及晶型、形貌发展优劾�/span>

微纳米碳酸钙与普通碳酸钙相比具有以下几个特点:�?）粒子尺寸小；（2）微纳米碳酸具有高表面活化率，应用范围较广；�?）微纳米碳酸钙比表面积较大。其微观结构相关的表面性质和表面化学特性赋予了它特殊的性质。而通过改变制备条件，可有效控制纳米碳酸钙的晶型、形貌和粒径等，以此来优化其相应性质、�/span>

微纳米碳酸钙�?种常见的晶型，目前由此发展而来的纺锤形、针形、球形碳酸钙早已被广泛应用于一些较有针对性的领域，并发挥了一些特殊作用、�/span>

方解石型（Calcite）、文石型（Aragonite）、球霰形（Vaterite），每一种晶型都有不同的晶体形状，目前已具有纺锤形、针形和球形等多种晶体形貌，不同形貌的碳酸钙具有不同的用途。例如纺锤形碳酸钙，可以赋予纸张平滑度、不透明性、可印刷性等优良性能。针形碳酸钙可以形成高活性位点，引起橡胶粒子联结，有利于提高材料的耐磨性，广泛应用于塑料橡胶等行业。球形碳酸钙可添加到润滑剂中，增加其润滑性能，且在药物运输等领域有广泛应用、�/span>

2、近期特殊形貌碳酸钙制备技术进屔�/span>

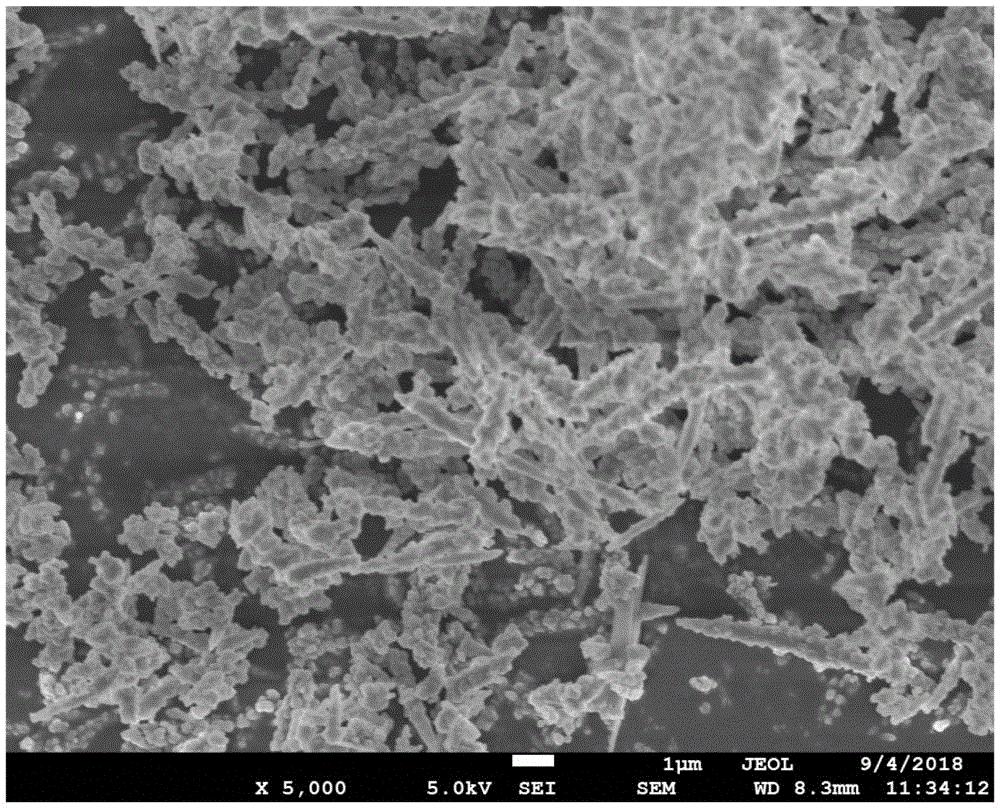

麦穗状微纳米碳酸钘�/span>

兰州交通大学公开了一种麦穗状微纳米碳酸钙的制备方法。该制备方法包括以下步骤：（1）将浓氨水与乙醇按一定比例混合，得到氨水乙醇溶液；（2）将可溶性钙盐溶于氨水乙醇溶液，得到钙盐溶液；（3）将钙盐溶液静置一定时间后，即得到麦穗状微纳米碳酸钙、�/span>

与现有技术相比，本发明的制备方法具有操作简单、原料易得的优点，所制备的麦穗状微纳米碳酸钙形貌均一＋�/span>分散度良好，具有较高的比表面�?/span>、�/span>

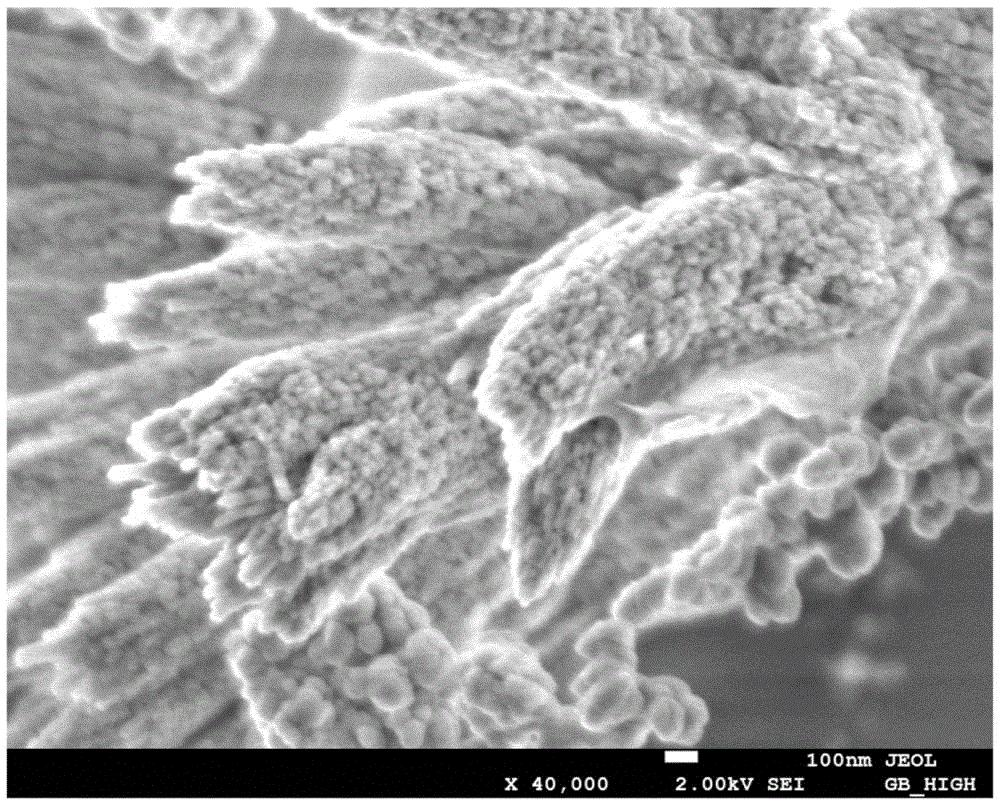

毛线团状微纳米碳酸钙

桂林电子科技大学公开了一种毛线团状微纳米碳酸钙的制备方法，所述方法包括以下步骤：1）向P507中加入碱性溶液，搅拌，使P507皂化，得到皂化P507；向皂化P507中加入煤油、醇、钙盐溶液，搅拌，得到微乳液A�?）将十二烷基苯磺酸钠、煤油、醇、碳酸盐溶液混合，搅拌，得到微乳液B�?）将微乳液A和微乳液B混合，搅拌，反应生成碳酸钙，静置，得到浆液；4）将步骤3）的浆液经破乳、洗涤、抽滤、干燥，得到所述毛线团状微纳米碳酸钙、�/span>

本发明制备时间更短，工艺简单，成本较低，制备得到的毛线团状微纳米碳酸钙分散性较好，用于填充PP后，填充体系的拉伸强度和弯曲强度提升明显，具有广阔的应用前景、�/span>

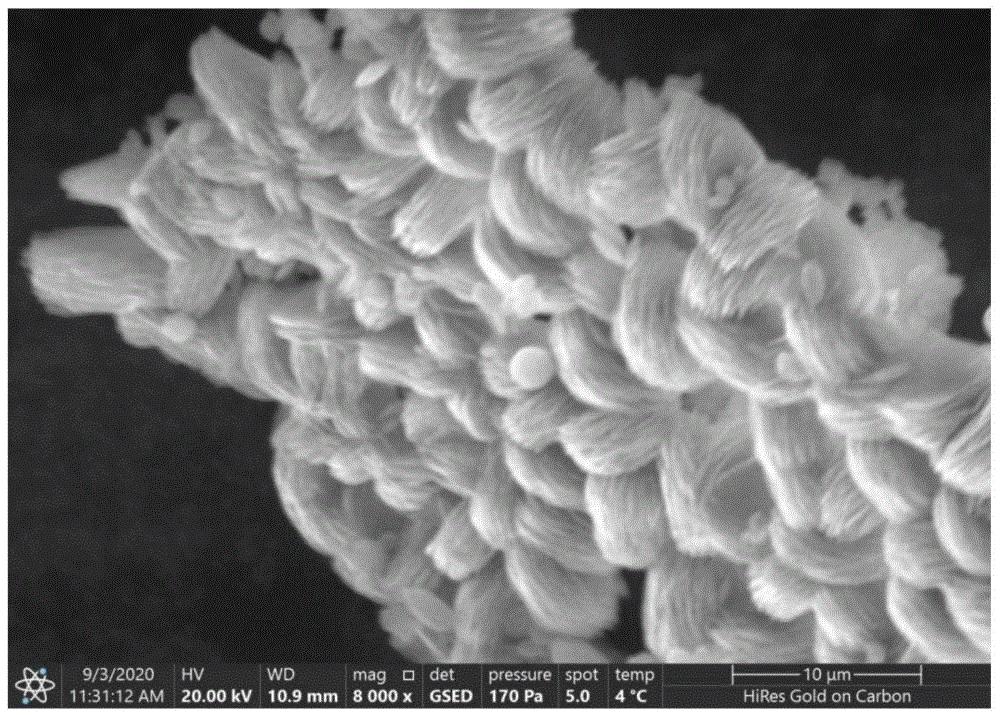

狼牙棒状微纳米碳酸钙

兰州交通大学公开了一种狼牙棒状微纳米碳酸钙的制备方法。该制备方法包括以下步骤：（1）将乙醇和水混合，得到混合溶剂；�?）将水溶性碳酸盐和水溶性钙盐分别溶于混合溶剂，得到碳酸盐溶液和钙盐溶液；（3）在搅拌下，将钙盐溶液快速加入碳酸盐溶液中，搅拌均匀后，分离得到所述的狼牙棒状微纳米碳酸钙、�/span>

与现有技术相比，本发明方法制备的狼牙棒状微纳米碳酸钙形貌均一＋�/span>分散度良好，具有高长径比，且其表面具有大量纳米级微球与凸起，可用作橡胶、塑料、造纸、涂料等填料、�/span>也可作为基底材料，改性后进一步制备超疏水涂层、�/span>

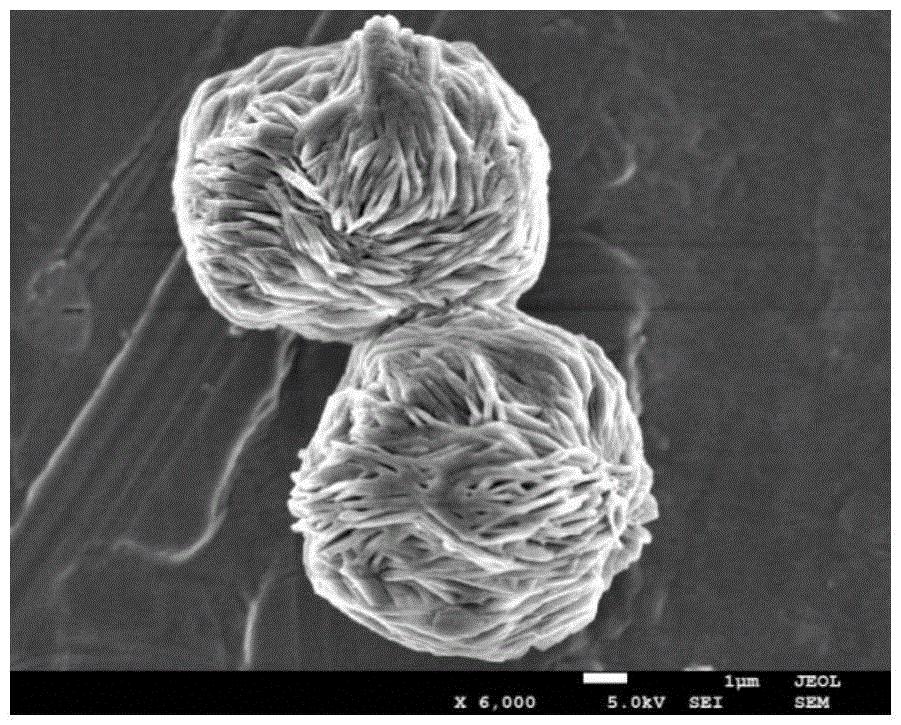

片状碳酸钙和球状碳酸钘�/span>

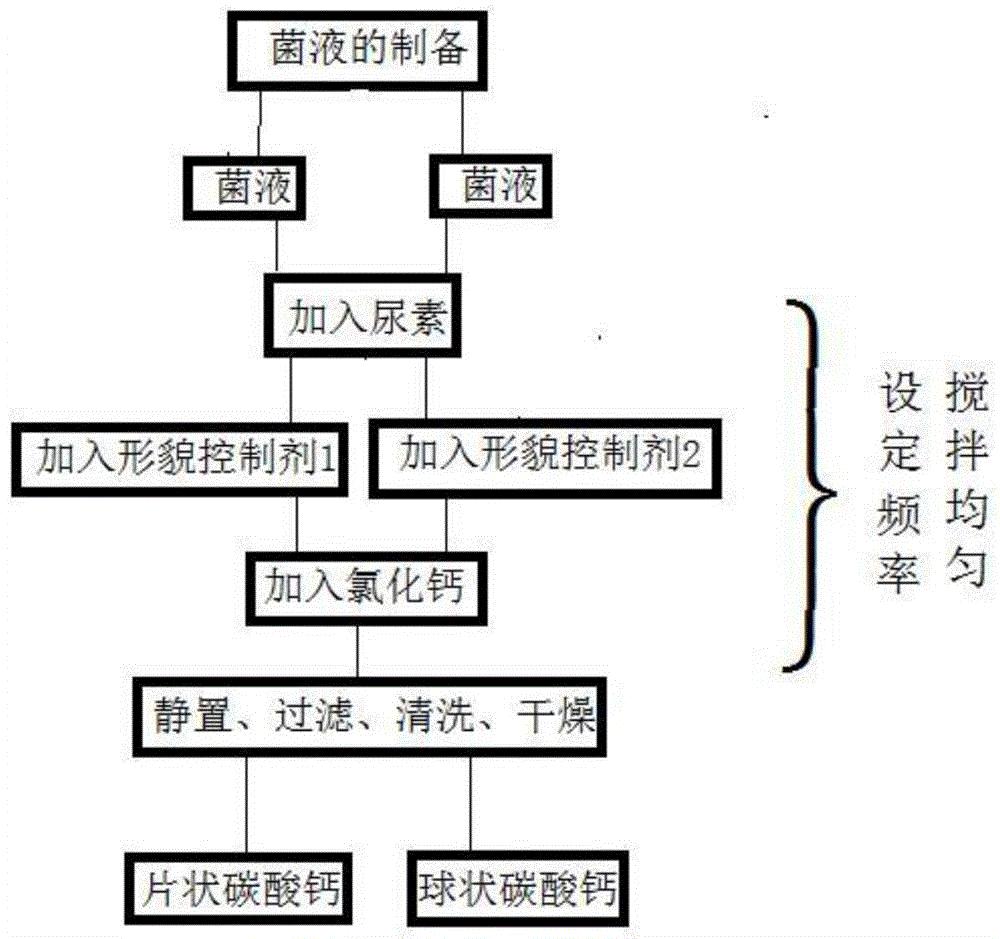

合肥工业大学公开了一种利用微生物制备片状碳酸钙和球状碳酸钙的方法。该方法将培养完成的菌液按一定比例先后加入尿素和形貌控制剂，再按照一定比例接入氯化钙溶液，静置反应，反应完成后取出沉淀物质进行洗涤和烘干，即可获得片状和球状碳酸钙，其中所述的形貌控制剂为聚乙二醇和十六烷基三甲基溴化铵、�/span>

本发明利用微生物制备片状碳酸钙和球状碳酸钙，其中所利用的微生物资源丰富，反应高效，环境友好无污染，通过添加形貌控制剂来制备片状和球状碳酸钙＋�/span>提高了碳酸钙应用的专一性，使碳酸钙在多领域的应用更加高效、�/span>

编织状形貌碳酸钙

成都理工大学公开了一种编织状形貌碳酸钙的制备方法。本发明利用氯化钙和碳酸铵为原料，以1萘甲酸为诱导剂，采用气相扩散法，在有机相和水相界面实现编织状碳酸钙薄膜的形成制备、�/span>

其特征在于，在诱导剂的存在下通过扩散法实现了一种编制形貌碳酸钙的水相和有机相界面制备，所述的诱导剂为1-萘甲酸，所述的有机相为乙酸乙酯，包括下列步骤：（a）将1-萘甲酸溶解于乙酸乙酯中，得到�?-萘甲酸的乙酸乙酯溶液；（b）将钙盐溶解于水中，配置成钙盐水溶液；（c）将上述所得含1-萘甲酸的乙酸乙酯溶液与钙盐水溶液混合，静置分为两相；（d）将上述所得的两相体系与碳酸铵固体一同置于容器中，并密封；反应一定时间后，取出在两相界面生成的碳酸钙，并依次用水和乙醇洗涤，真空干燥，得到所述的编织状形貌碳酸钙、�/span>

参考来源：专利之星

(中国粉体网编辑整�?昧光)

注：图片非商业用途，存在侵权告知删除�?/span>
