CCM-200C汽车零部件清洁度检测分析系绞�/strong>简今�/span>

一�?/span>CCM-200C汽车零部件清洁度检测分析系绞�/strong>组成�

序号	产品名称	型号	数量	单位	备注
1	体视显微镛�/span>	XTL-3000C	1	�?/span>
2	LED环形�?/span>	YK-48	1	奖�/span>	配套在显微镜三�/span>
3	电动载物�?/span>	ST-100	1	�?/span>
4	彩色数字摄像朹�/span>	CK-300	1	奖�/span>	配套在显微镜三�/span>
5	清洁度分析软仵�/span>	DC-3000	1	奖�/span>
6	电脑	联想	1	�?/span>
7	打印朹�/span>		1	�?/span>	客户自配

二、产品简今�/span>

1�?/span>XTL-3000C电脑型体视显微镜

观察筒：三目观察筑�/span>�?5��倾斜，可360��旋转：�/span>通光摄影

瞳距调节范围９�/span>48--76mm；视度调节范� ��5屈光�?/span>

目镜：高眼点目镜WF10X�?#966;22mm（�/span>

物镜变倍范围：0.8--5X

辅助物镜９�/span>2X

光学放大倍数９�/span>8–�/span>50X

视场９�/span>��27.5mm-4.4mm

光源：反射光照明９�/span>3W大功玆�/span>LED灯，亮度可调，照明角度可谂�/span>

透射光：3W多颗LED灯，光照均匀，亮度可谂�/span>

LED环形灯，亮度可调、�/span>

调焦升降范围９�/span>100mm

工作距离９�/span>110mm

载物板：玻璃载物松�/span>＋�span>直径140mm

电脑摄像系统９�/span>1X摄影接口，标凅�/span>C接口＋�/span>CK-300数字摄像系统，分辨率９�/span>2048X1536� 芯片尺寸９�/span>1/2"�USB2.0连接

2、电�?/span>XY移动�?/span>

平台行程：水平方吐�/span>*竖直方向=80*70（单位mm（�/span>

l螺杆导程９�/span>2000��m

l重复定位精度９�/span>��5��m以内

l8细分下的分辨率：单步1.25��m

l16细分下的分辨率：单步0.625��m

l步进电机步距角：1.8��

l额定工作电流：单轳�/span>0.65A＇�/span>24V电源供电（�/span>

l负载９�/span>�?/span>5kg

l往返间隙：5微米

移动台控制箱配备按键，可手动控制设备移动

采用通用232串口不�/span>PC机进行通信＇�/span>19200波特率）

串口控制，能设置电机的移动速度，移动距离，移动方向

3、DC-3000清洁度分析软仵�/span>

与电动移动台配套，自动完成整张滤膜的扫描过程，扫描后自动拼结完整图，

执行标准９�/span>ISO 16232、ISO4406/4407、GB/T14039、GB/T20082-2006

l扫描时间：自动扫描一�?/span>50毫米滤膜的时间为10分钟左右

l报告：支持多种报告格式，格式可根据客户需求定制、�/span>

三�?/span>CCM-200C清洁度分析系统配置清協�/span>

序号	� �?/span>	� 野�/span>	� 佌�/span>	� �?/span>
1	体视显微镜主机架	1	�?/span>
2	三目镜连续变倍镜佒�/span>	1	奖�/span>
3	10X目镜	1	寸�/span>
4	2X辅助物镜	1	�?/span>
5	三目头托枵�/span>	1	�?/span>
6	内六角扳扊�/span>	2	抉�/span>
7	载物松�/span>	1	坖�/span>
8	环形LED�?/span>	1	奖�/span>
9	C接口	1	�?/span>
10	彩色数字摄像朹�/span>	1	�?/span>	CK-300
11	USB数据纾�/span>	1	核�/span>
12	清洁度分析软件安装光盗�/span>	1	弟�/span>
13	加密�?/span>	1	�?/span>
14	标尺	1	坖�/span>
15	电控移动�?/span>	1	奖�/span>
16	电控移动台控制器	1	奖�/span>
17	通讯纾�/span>	2	核�/span>
18	电源纾�/span>	2	核�/span>
19	防尘�?/span>	1	�?/span>
20	使用说明�?/span>	1	仼�/span>
21	出厂合格�?/span>	1	仼�/span>
22	保修占�/span>	1	仼�/span>

四、工作流程：

l整个拼图到出报告能在10分钟之内完成、�/span>

1.软件主界面：

2.参数设置９�/span>

用于设置摄像头种类、光线情况、平台电机、颗粒搜索等参数、�/span>

3、标定：

在显微镜、摄像头、计算机、软件等固定的情况下，每一个物镜都要用标尺进行标定，如果更换物镜，也要调整标定值、�/span>

4�滤纸直径，视场尺寸、串口设置：

l滤纸直径：输入真实滤纸直径、�/span>

l视场宽高：在确定标定系数后，点击“获取”按钮即可自动获取、�/span>

l串口：配置好串口数据后，点击串口以连接串口、�/span>

l刷新：用于计算滤纸的拼接方式、�/span>

5�分析流程９�/span>

5-1采图及拼图：点击“开始轨迹运动按钮”开始自动采集并拼接图像（本例中，采集了127张视场图像，并进行拼图，整个过程耗时4分钟左右），拼接效果图如下：

5-2选区：拼图完成后，选择需要分析的部分９�/span>

5-3：搜索参数设置：（本例中，颗粒中没有非金属杂质）

5-4颗粒搜索９�/span>

5-5手工调整搜索效果（可选）：如果颗粒自动搜索效果不理想，可用鼠标手工调整：

6�生成报告

l点击“打印报告”，可以选择报告格式，将测量数据导入对应报告，也可以在对应的标准下面保存对应标准的EXCEL数据文件、�/span>

l报告试样：报告可以导出（EXCEL格式，Word格式或PDF格式），此处仅以一种报告样式演示，报告格式可根据客户需要定制、�/span>

7、视场中同时存在金属、非金属杂质分析的情况分析：

l参数设置：勾逈�/span>“金属、非金属搜索”，设置搜索参数（包括：颗粒域值，*小面积，**面积，颗粒标注颜色）、�/span>

l金属，非金属颗粒搜索９�/span>

点击“颗粒搜索”按钮，将对图像自动搜索，统计金属颗粒，非金属颗粒，搜索结果如下９�/span>

五、设备图例：

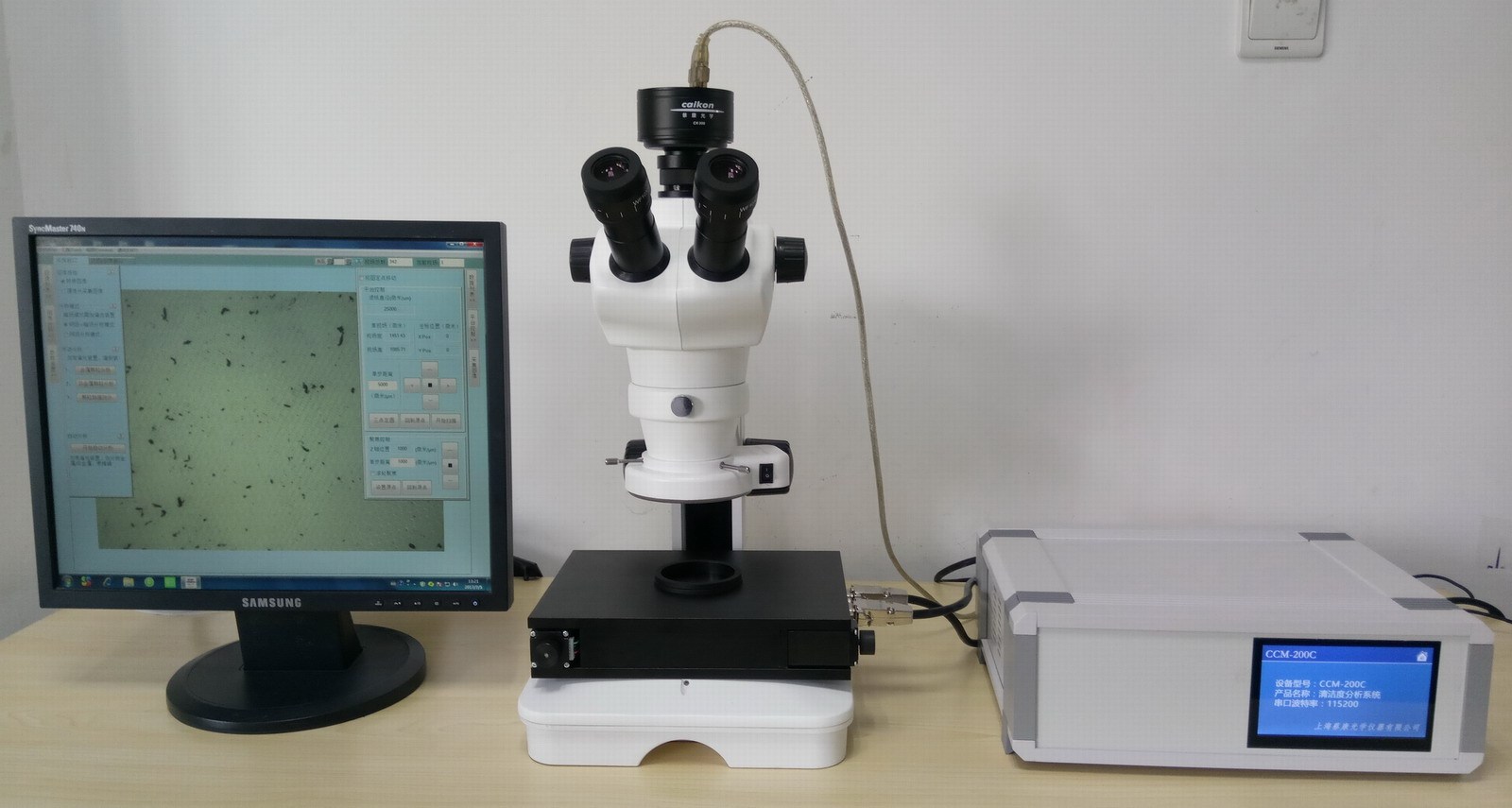

5-1、清洁度分析系统设备国�/span>

5-2、清洁度分析系统-电控移动台控制器
