应用范围：食品行业、医药行业、化工行业、其它行业等

筛分物料：橡胶粉、磁性材料、橡胶助剂、钙粉（轻钙、重钙）、锌粉、活性钙、山楂粉、氧化铁黑、氧化铁红、中药粉、石英粉筈�/p>

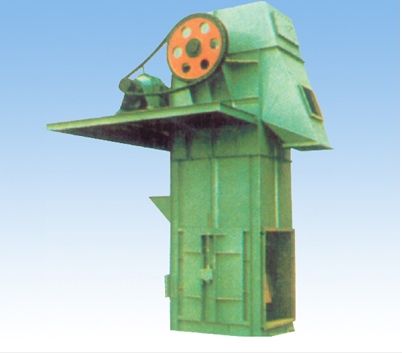

NE系列板链斗式提升机产品概�?

NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等、�/p>

NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；NE系列板链式斗式提升机应用于各工业国家，由于节能高效，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶�?在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。NE型板链斗式提升机采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输�?物料温度控制�?50℃以下、�/p>

NE系列板链斗式提升机工作原琅�

NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800�?1�?提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长、�/p>

NE系列板链斗式提升机产品特炸�

1.密封性好，环境污染少、�/p>

2.操作、维修方便、易损件少、�/p>

3.使用成本低，由于节能和维修少，使用成本极低、�/p>

4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少、�/p>

5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮、�/p>

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小、�/p>

7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围�?5�?00m3/h、�/p>

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升、�/p>

NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800、�/p>

本系列板链式提升机具有以下特点：

1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度、�/p>

2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围�?5�?00m 3 /h、�/p>

3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%、�/p>

4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年、�/p>

5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)、�/p>

6、密封性好。环境污染少、�/p>

7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时、�/p>

8、操作、维修方便、易损件少、�/p>

9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小、�/p>

10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮、�/p>

11、使用成本低。由于节能和维修少，使用成本极低、�/p>

NE系列板链斗式提升机主要结枃�

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成、�/p>

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链、�/p>

驱动装置---采用多种驱动组合驱动,(� 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种、�/p>

上部装置---安装有轨�?双排�?、逆止器、卸料口装有防回料橡胶板、�/p>

中间�?--部分中间节装有轨�?双链),以防止链条工作中摆动、�/p>

下部装置---安装有自动张紧装置、�/p>

NE系列板链斗式提升机主要工作部件特炸�

1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料�?nbsp;

2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修�?nbsp;

3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧�?nbsp;

4、上下链轮采� ZG310-570。整体调质，HB229-269齿面淬火HRC40~48�?nbsp;

5、板链：链板采用 45 # HRC36~42 、�/p>

a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o�?�?�?；c� 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)、�/p>

板链斗式提升机技术参数表:

�?nbsp; 叶�/span>	提升野�/span>(立方/小时)	物料**块度
		占百分比　%
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100

斗式提升机种类分籺�

斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：

(1).TD系列斗式提升朹�/p>

TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常�?、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型�?其中TD160、TD250、TD315等型号为普遍采用型号.

(2).TH系列斗式提升朹�/p>

TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升、�/p>

(3).NE系列斗式提升朹�/p>

NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量�?50吨一小时而不是斗�?50。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机、�/p>

(4).TB系列斗式提升朹�/p>

TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替� 、�/p>

(5).TG系列斗式提升朹�/p>

TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机、�/p>

(6).其它型号斗式提升朹�/p>

常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形弎�/p>
