全方位定点集沙仪野外1米高度处输沙量测定，全方位，16通道.

本实用新型属一种用于测定风沙流中沙通量的仪器、�/p>

我国是一个受沙漠化侵蚀比较严重的国家。全国沙漠化土地已达35.8万平方公里，占全国土地面积的3.7％，而且沙漠化土地仍�?100平方公里/米的速度增长。为了根治荒漠化必须研究风沙流动规律和风沙与环境的关系。在科学实验活动中，沙通量的测定需长期定点多方位收集观测数据，而且要求沙通量的观测结果能与风速、风向建立相互关系，以便进行风沙流的研究和工程计算，就需要研制一种能区分不同风向沙流的全方位集沙仪，以实现沙通量的全方位收集。本实用新型从这个目的出发，提供一种测量方便全方位，长期定点的集沙仪，以此实现在无人看管或沙风暴特定环境下，获得在单位时间里单位面积流沙的收集、�/p>

本实用新型的优点和产生的积极效果是：1．本实用新型采用圆筒全方位集沙探头，探头的表面布有纵横交错的方格孔，每个纵向沙道相贯通，并且与下端呈伞状的引沙通道相连通，因此可以很方便地收集不同方位的流沙，测得的数据与风向、风速资料建立相关关系、�/p>

2－�strong>全方位定点集沙仪结构简单，使用方便，可广泛用于林业学、生态学、风沙物理学和铁路、公路、水库、工矿工程防沙效益观测等方向的研究，是观测风沙流必不可少的一种仪器、�/p>

全方位定点集沙仪挥头示意图下面，结合附图就本实用新型作进一步的详述：一秌�strong>全方位定点集沙仪＋�/p>

主要是由探头

(1)、隔牆�/p>

(2)、档沙板

(3)、引沙通道

(4)、集沙箱

(5)、排气管

(6)、保护箱

(7)、上下盖松�/p>

(8�?)组成。探夳�/p>

(1)为直�?0厘米、高50厘米的圆筒，其表面由纵横交错的隔牆�/p>

(2)和档沙板

(3)组成数个口大底小，似斗状的方格孔，并与排气管(1)固接。孔内每个档沙板(3)开口朝下翘、与纵向隔片(2)�?5℃角，形�?6个纵向相隔的沙道，并且与下端呈伞状的16条引沙通道(4)相连通。排气管(6)位于探头

(1)中，探头(1)和保护箱(7)在一条中心线上；探头(1)穿过上下盖板(8�?)，直竖于保护�?7)的上部，保护�?7)内绕圆周放有集沙�?5)，每个引沙通道(4)与每个集沙箱(5)相对应、�/p>

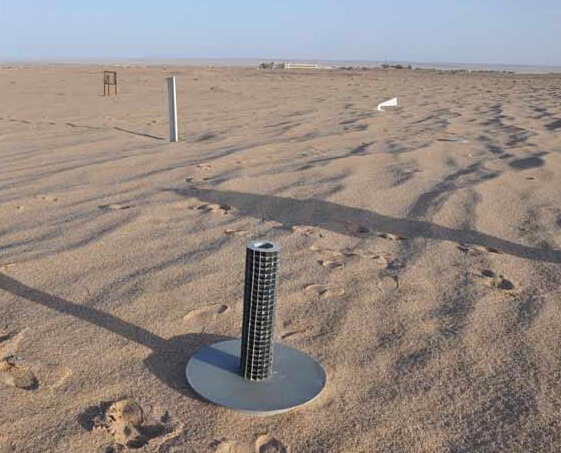

测量时，先将全方位定点集沙仪的保护箱(7)埋入沙地，并与沙地相平，打开下盖(9)、将集沙�?5)绕保护箱(7)的圆周排好，探头(1)穿过上、下盖板(8�?)，并将每个引沙通道(4)与每个集沙箱(5)相对应。然后用螺栓拧紧，上、下盖板(8�?)，开始记录时间、风向、风速值。当风沙流沿水平方向进入测沙探头(1)的方孔后，由于沙流有45℃角的档沙板(3)的阻档，迫使沙流减速，改变流动方向，沙粒开始降落，流入引沙通道(4)�?后，沙粒汇集到集沙箱(5)，气流从排气�?6)流出。经过一段很长时间，打开上、下盖板(8�?)，按方向顺序将集沙箱(5)的沙子倒入布袋里，称重计量。从单位面积和单位时间进入集沙箱(5)沙量的多少，可以计算出沙通量的大小、�/p>
