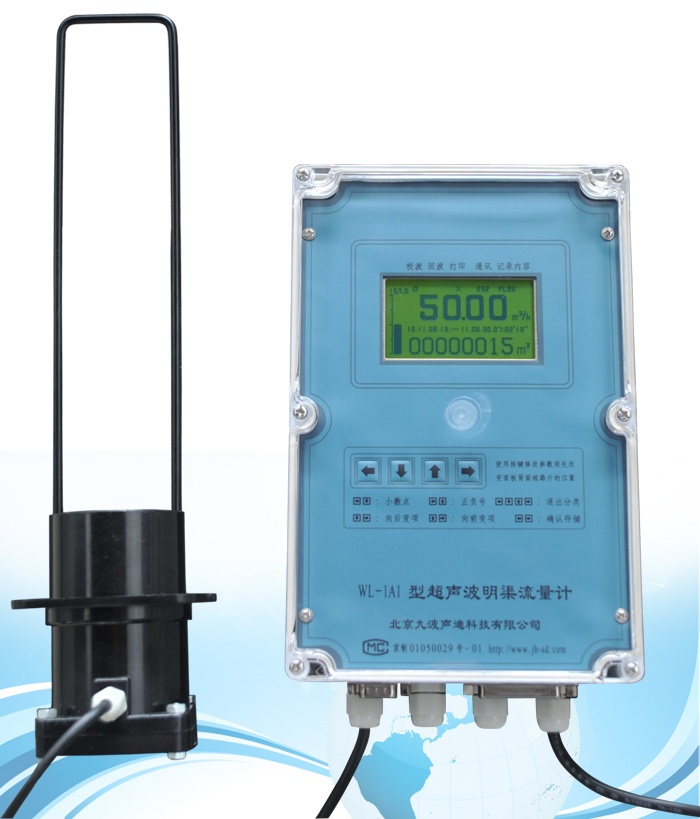

超声波明渠流量计WL-1A1介绍

超声波明渠流量计WL-1A1与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性、�/span>

超声波明渠流量计WL-1A1有数据存储功能。除存储本仪表流量记录外，还可以接入其它仪表的（4�?0）mA信号，同时记录（如水质测量仪表：COD、PH等，*�?路）。存储的记录可以通过仪表上的按键查看，或通过打印机打印，或通过RS-232、RS-485、GSM短信远程通讯传输、�/span>

超声波明渠流量计WL-1A1适用于环保部门监测企事业单位的污水排放，适用于污水处理厂测流量、�/strong>

主要技术指标及技术参�?/span>

1. 流量范围�?0L/s�?0000L/s （由配用的量水堰槽的种类、规格确定）

2. 累计流量�?位十进制数，累满8位后自动回零，重讠�/span>

3. 流量准确度：��5％（1%�?％配用量水堰槽的不确定，再附加上1%�?％的仪表测量误差（�/span>

4. 测距范围�?.4m�?m（从探头底部�?.4m内是盲区�?.4m�?m内为测距范围（�/span>

5. 测距准确度：��3mm （在1m量程内标定的结果（�/span>

6. 液位分辩�?mm

7. 工作环境温度�?20℃～55ℂ�/span>

（交流供电，且仪表内有附加自伴热时可以：-35℃～55℃，附加自伴热要在订货时声明（�/span>

8. 仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵�?；探头部分：IP68

9. 供电电源９�/span>

交流供电：（220V��22V� 6W （使用仪表自伴热时为26W（�/span>

直流供电�?2V��2V 120mA [直流供电时，仪表没有�?�?0）mA输出和继电器动作]

交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流、�/span>

11. 仪表日历钟计时误�? < 5分钟/每月

12. 仪表数据存储量：

每月、每天、每小时的记录：仅记录流� �?年，附加其它仪表4� �?个月

每分钟的记录：仅记录流量 �?小时，附加其它仪�?� �?小时

14. 接入其它仪表�?4�?0)mA电流９�/span>

仪表内部采样电阻� 200��；负端与仪表地端共接

可以接入的数量：I1、I2、I3、I4�?�?/span>

13. 可以配接的打印机：接口插座， DB25插孔

设定为“打印记录”时：EPSON兼容（建议配用TP-��p40T（�/span>

设定为“定时打印”时：仅TP-��p40T （需用该打印机内的汉字库（�/span>

14. (4�?0)mA电流输出９�/span>

外部负载电阻�?0�?00)��

误差� 0.5� (相对仪表示�?

负端与仪表地端共� (根据应用要求可改成悬浮地输出)

输出内容：流量、液位可逈�/span>

15. RS-232：接口插座，DB9插针

编码方式� 1起始位，8数据位，1停止位，有奇偶校验位或无校验佌�/span>

波特率： 300�?00�?200�?400�?800�?600�?4400�?9200�?8800�?3200�?7600可逈�/span>

通讯协议：怡文、金源、西交、九波等（见第十章第10节“远程通讯”）

16. 继电器：

控制方式� 每累计设定的m³闭合一次、液位报警、液位上限、液位下限可逈�/span>

类型� 单刀双掷 （常开、常闭）

触点容量� AC250V 1A ；DC30V 1A

安装方法

1、安装量水堰槼�/strong>

使用本仪表测量流量，在明渠上必须要有量水堰槽。量水堰槽的构造和安装方法见本说明书第七章“量水堰槽构造及安装的技术参考”、�/span>

2、安装探夳�/strong>

探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条仵�/span>

自行加工。加工方法参见图九。探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠侧墙允许，也可以用两根角钢如图九做成探头支架、�/span>

探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于**过堰水深�?倍～4倍（**过堰水深是指，流量刚好等于零时液位为零，流量增到**时对应的液位）；巴歇尔槽在进口收缩段�?/3位置（参见图十）、�/span>

安装探头时，校正棒要朝下。探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜、�/span>

由于探头发出的超声波有一定的张角。安装探头时，注意不要使声波传播的路径上有多余反射面、�/span>
